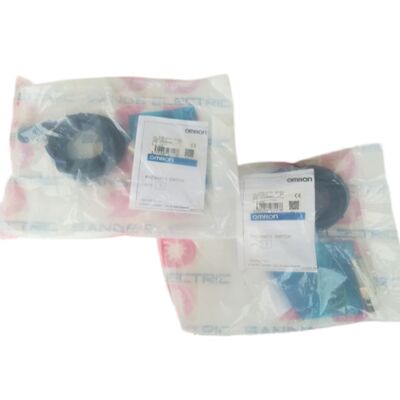

Chuyển đổi cảm biến gần OMRON mới E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ. M18 cảm biến gần 7mm được bảo vệ

Cấu hình gắn bảng điều khiển

Tiền từ MJ trên E2E-X7D1-M1GJ xác định yếu tố hình thức gắn bảng điều khiển với đầu nối M12.với cửa sổ cảm biến hướng ra ngoài thông qua mặt trước của bảng điều khiểnĐây là định hướng ngược lại từ một cảm biến gắn máy mà dây vào một niềng với mặt cảm biến của nó nhằm mục đích vượt qua mục tiêu.

Hiệu suất cảm biến giống hệt với tiêu chuẩn E2E-X7D1 M18 series ′′ 7mm range, tần số chuyển đổi 500Hz, bảo vệ chống dầu IP67,Chỉ báo LED kép với yếu tố hình thức thích nghi để lắp đặt bảng trong thiết bị kiểm tra chất lượng, các mô-đun tự động hóa nhỏ gọn và thiết bị di động hoặc bàn khi điểm cảm biến nằm ở mặt thiết bị.

Bộ kết nối M12 được gắn ở phía sau của bảng điều khiển, giữ cho dây dẫn không bị ảnh hưởng bởi mặt cảm biến.Tiêu chuẩn kết nối M12 có nghĩa là thay thế cảm biến không làm xáo trộn đường dây cáp cố định, lắp đặt cảm biến mới, kết nối lại.

Các thông số kỹ thuật chính

7mm được bảo vệ tại M18 Các thông số kỹ thuật đúng

Xây dựng được bảo vệ tập trung từ trường về phía trước,cho phép lắp đặt phơi trong các bracket bằng kim loại mà không bị phạt khoảng cách cảm biến ️ phạm vi 7mm áp dụng với mặt cảm biến phơi với bề mặt bracket. M18 được bảo vệ ở 7mm là thông số kỹ thuật được thiết lập cho các ứng dụng cần khoảng cách cảm biến 5 ̊7mm với lắp đặt phơi.Màn chắn ngăn chặn các lĩnh vực vòm bên gây ra phát hiện sai khi một cảm biến không được bảo vệ được cài đặt trong kim loại.

DC 2-Wire Circuit 3 mA tối thiểu, 0.8 mA rò rỉ

Vòng mạch 2 dây kết nối theo chuỗi với tải. Trong điều kiện không có mục tiêu: rò rỉ 0,8mA qua tải dưới ngưỡng ON của đầu vào PLC 24V tiêu chuẩn (thường là tối thiểu 5 7mA).Ở trạng thái phát hiện mục tiêu: dòng chảy thông qua giai đoạn đầu ra và tải từ nguồn cung cấp.

Đối với các đầu vào PLC rút 520mA ở 24V, dòng tải tối thiểu 3mA đảm bảo giai đoạn đầu ra cảm biến hoạt động chính xác khi đầu vào PLC được kết nối với tải.Lắp đặt với một kháng cự song song nếu trở kháng tải là đủ cao để hút hiện tại giảm xuống dưới 3mA.

Đặt khoảng cách thiết lập 5,6mm 80% của tiêu chuẩn 7mm là khu vực làm việc đáng tin cậy.và thay đổi sự sắp xếp bảng điều khiển.

Câu hỏi thường gặp

Q1: Cáp M12 nào kết hợp với đầu nối MJ?

Bất kỳ đầu nối cáp nữ M12 A-coded tiêu chuẩn đầu nối lĩnh vực thống trị trong tự động hóa nhà máy trên toàn cầu.và các đầu nối có mã X. Đối với kết nối DC 2 dây, sử dụng các chân 1 (nâu, +V) và 3 (xanh, 0V / đầu ra) của bộ cáp mã hóa M12 A 4 chân tiêu chuẩn.

Q2: Khoảng cách làm việc nào nên được thiết lập trong quá trình lắp đặt?

Đặt khoảng cách vật lý giữa mặt cảm biến và tiếp cận mục tiêu gần nhất ở mức 3,5 ∼ 4,5 mm. Điều này giữ cho điểm chuyển đổi thoải mái trong phạm vi 5.Khoảng cách thiết lập 6mm trên toàn bộ phạm vi nhiệt độ hoạt động và phạm vi điện áp cung cấp. Xác nhận đèn LED màu xanh lá cây chiếu sáng ổn định tại khoảng trống dự định điều này xác minh khoảng trống nằm trong vùng thiết lập đáng tin cậy.

Q3: Có phạm vi 7mm áp dụng cho các mục tiêu thép không gỉ?

Thép không gỉ austenit (304 / 316 lớp) có hệ số điều chỉnh khoảng 0,6 × 0,75, tạo ra một khoảng cách chuyển hiệu quả khoảng 4,2 × 5,25 mm cho cảm biến này.Đây là trong vòng 5.6mm khoảng cách thiết lập, do đó phát hiện thép không gỉ có thể đạt được nếu khoảng cách lắp đặt nằm trong phạm vi không gỉ hiệu quả.Luôn luôn xác minh khoảng cách chuyển đổi thực tế với lớp không gỉ cụ thể và hình học mục tiêu trong cài đặt thực tế.

Q4: Các đèn LED kép hỗ trợ như thế nào trong quá trình lắp đặt và vận hành?

đèn LED màu xanh lá cây:Xanh ổn định mà không có mục tiêu xác nhận không có bề mặt kim loại trong phạm vi 5,6mm của mặt cảm biến không có sự can thiệp tình cờ gần đó.Xanh ổn định khi mục tiêu ở khoảng cách dự định xác nhận khoảng cách nằm trong khoảng cách thiết lập đáng tin cậy.

Đèn đèn LED màu đỏ:Nhấp sáng khi một mục tiêu đi vào lĩnh vực cảm biến. Nhấp nháy màu đỏ trong khi tiếp cận mục tiêu cho thấy khoảng cách ở hoặc gần ranh giới vùng chuyển đổi ổn định và cần điều chỉnh.

Q5: Việc gắn bảng ảnh hưởng đến niêm phong IP67?

Cơ thể cảm biến duy trì độ kín IP67 ở bất kỳ định hướng lắp đặt nào.lỗ thủng bảng điều khiển bản thân nó không phải là một giao diện IP67 kín giữa các môi trường phía trước và phía sau bảng điều khiểnVí dụ, nếu cần phải tách môi trường giữa hai mặt bảng rửa ở phía trước với điều kiện sạch ở phía sau ️ việc niêm phong bổ sung xung quanh cơ thể cảm biến trong lỗ bảng điều khiển có thể cần thiết.
