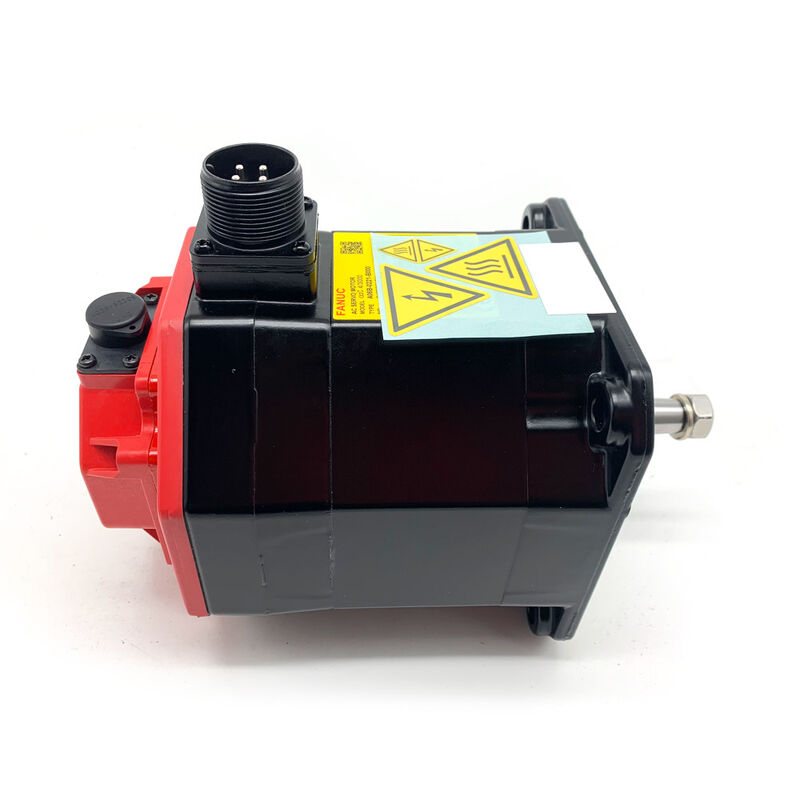

FANUC A06B-0221-B100. ∙ AC4/3000i AC Servo Motor ∙ 4 Nm / 3000 rpm / Đường trơn thẳng / a1000 Encoder

AC4/3000i 4 Nm ở 3000 vòng/phút cho trục cấp và trục phụ trợ

A06B-0221-B100 là động cơ phụ trợ AC4 / 3000i của FANUC từ dòng Alpha C, mô men xoắn liên tục 4 Nm ở tốc độ tối đa 3000 vòng / phút.Sự kết hợp mô-men xoắn và tốc độ này nhắm mục tiêu trục cấp chính trên trung tâm gia công CNC nhỏ gọn, máy quay và máy đa chức năng, nơi mô-men xoắn ổn định ở tốc độ vừa phải là yêu cầu thiết kế.Bốn Newton-meters là đủ để lái một vít bóng pitch trung bình trực tiếp trên một trục nhỏ gọn mà không có hộp số.

Đường trục mịn (SLK) truyền mô-men xoắn hoàn toàn thông qua kẹp ma sát tại nút nối.Không có đường khóa có nghĩa là không có sự gián đoạn hình học trong trụcKiểm tra mô-men xoắn kẹp trục tại cài đặt và định kỳ trong hoạt động.một nút kẹp đã thư giãn có thể phát triển trượt vi mô tích lũy thành lỗi định vị theo thời gian.

Cấu hình B100 không có phanh điện từ.Đối với trục chịu lực hấp dẫn hoặc trục dọc khi yêu cầu giữ cơ khí ở chế độ tắt máy, xác định biến thể phanh trong loạt A06B-0221.

Các thông số kỹ thuật chính

Bộ mã hóa a1000 ️ Tăng dần, yêu cầu tự động hóa khi khởi động

A1000 là một bộ mã hóa gia tăng. CNC phải hoàn thành một chu kỳ tham chiếu-trở lại tại mỗi lần bật để thiết lập vị trí trục.Đây là hành vi hoạt động tiêu chuẩn cho các máy được trang bị động cơ mã hóa gia tăng Alpha CĐối với vị trí tuyệt đối trên nguồn hoạt động mà không có định vị, các biến thể với một mã hóa tuyệt đối là cần thiết.

Bộ mã hóa nhạy cảm với cú sốc cơ học tránh tác động đến trục động cơ trong quá trình lắp đặt và tháo rời.Không thực hiện các thử nghiệm kháng cách nhiệt (megger) trên các vòng cuộn động cơ với cáp mã hóa được kết nốiCác thiết bị điện tử mã hóa không được đánh giá cho xung thử điện áp cao.

Câu hỏi thường gặp

Q1: Những bộ khuếch đại nào tương thích với A06B-0221-B100?

FANUC Alpha C series servo amplifiers phù hợp với AC4/3000i lớp động cơ.Bộ mã hóa gia tăng a1000 yêu cầu giao diện bộ mã hóa tương ứng trong bộ khuếch đại.

Q2: Máy đòi hỏi phải tự động hóa ở mỗi lần bật điện.

A1000 không có bộ nhớ vị trí tuyệt đối, chỉ cần quay lại vị trí tuyệt đối mà không cần định vịmột động cơ có bộ mã hóa tuyệt đối từ cùng loạt A06B-0221 là cần thiết.

Q3: Cánh trượt (SLK) có phù hợp với ổ dây đai không?

Vâng, với sự lựa chọn đúng của nối. nút nối phải là một loại ma sát đường trục mịn kích thước cho đường kính trục. cho các ứng dụng ổ dây đai,Thông số kỹ thuật kẹp nút phải tính đến độ căng của dây đai ngoài mô-men xoắn truyền.Không đủ lực kẹp dưới căng dây đai và đảo ngược mô-men xoắn có thể gây ra cuộn trục.

Q4: Sau khi thay thế động cơ, trục sau lỗi lớn hơn dự kiến.

Kiểm tra các tham số loại động cơ CNC một sự không phù hợp gây ra lỗi liên tục sau đây. Kiểm tra cáp bộ mã hóa được hoàn toàn ngồi tại các bộ kết nối phản hồi khuếch đại. Kiểm tra trục trục trơn trơn:một trục không được kẹp đủ tạo ra sự sai lệch cơ học làm tăng ma sát và làm tăng lỗi sau trước khi nối cuối cùng trượt.

Q5: A06B-0221-B100 có nguồn gốc từ đâu?

Thông qua thị trường phụ tùng động cơ Alpha C của FANUC, các đại lý động cơ CNC chuyên nghiệp và dịch vụ sửa chữa / đổi.không có phanh) từ biển hiệu của động cơ được lắp đặt trước khi đặt hàng.
