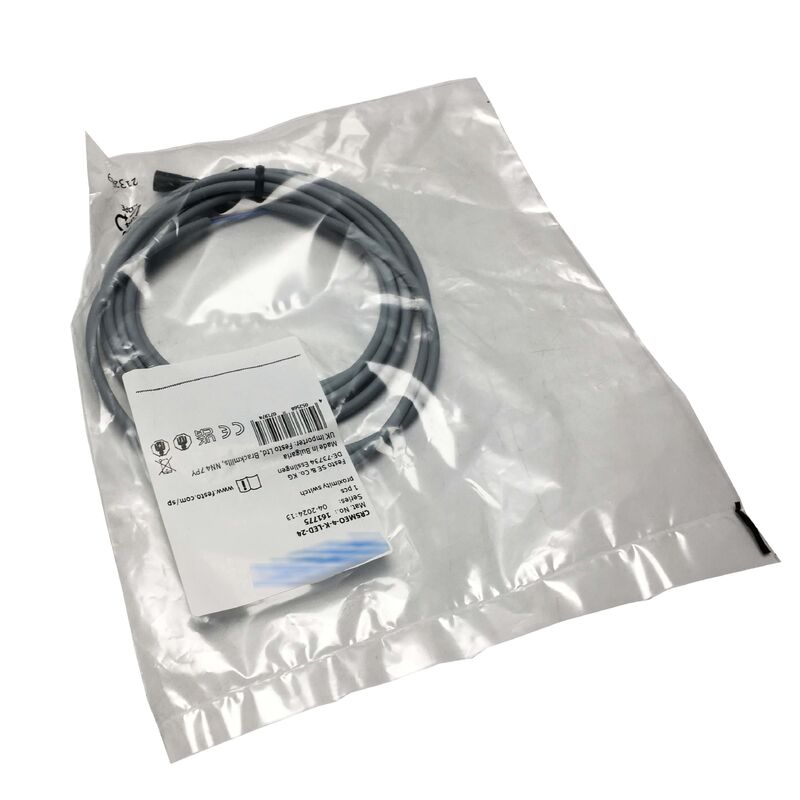

CRSMEO-4-K-LED-24 Festo Proximity Switch CRSMEO4KED24 Mới hoàn toàn

Festo CRSMEO-4-K-LED-24 ∙ ∙ Magneto-Resistive Reed Proximity Sensor ∙ 12 ∙ 30V DC, 500mA, 800Hz, IP67, LED, cáp 2,5m, không có Cu / PTFE

Tổng quan

CácFesto CRSMEO-4-K-LED-24là một cảm biến gần cây sậy kháng từ từ từ từ loạt CRSMEO của Festo, được thiết kế đặc biệt để phát hiện vị trí của các pít nam châm bên trong xi lanh khí nén.

Nó được gắn trong khe T hoặc rãnh của các thiết bị điều khiển Festo, liên kết với vòng đệm từ tính được nhúng trong piston,và chuyển đổi khi từ trường vượt quá ngưỡng phát hiện xác nhận vị trí cuối nhịp điệu hoặc vị trí trung gian mà không có bất kỳ tiếp xúc vật lý nào với chính piston.

Danh hiệu "CRSMEO" báo hiệu thông số kỹ thuật chống ăn mòn phân biệt cảm biến này với các biến thể dòng SMEO tiêu chuẩn.

Xây dựng bằng vật liệu không có Cu (không có đồng) và không có PTFE đáp ứng các thông số kỹ thuật vật liệu của môi trường sản xuất dược phẩm và chất lượng thực phẩm,khi cả ô nhiễm đồng và ô nhiễm hạt PTFE đều là mối quan tâm được quy định.

Các nhà chứa polypropylene và lựa chọn thành phần chống ăn mòn trên toàn bộ cơ thể cảm biến làm cho nó phù hợp để sử dụng trong khu vực rửa, môi trường làm sạch axit,và các thiết bị tiếp xúc với thực phẩm, nơi mà các loại nhựa và lớp phủ cảm biến tiêu chuẩn sẽ bị hạn chế.

Với tần số chuyển đổi tối đa 800 Hz,CRSMEO-4-K-LED-24 phản ứng nhanh hơn nhiều so với bất kỳ thiết bị điều khiển khí áp thực tế nào có thể di chuyển .

Điện lượng đầu ra tối đa 500mA rất hào phóng đối với cảm biến vị trí và cho phép nó điều khiển đèn chỉ báo, cuộn dây chuyền hoặc thẻ đầu vào PLC trực tiếp mà không cần lo lắng về tải lượng hiện tại.

Cáp tích hợp 2,5m (kết nối K trong số phần) là một lựa chọn thiết kế có chủ ý cho việc gắn xi lanh khí: thân cảm biến nằm gần xi lanh,các tuyến đường cáp trở lại tủ điều khiển, và một cáp cố định tránh sự cố rung động kết nối đôi khi ảnh hưởng đến các cảm biến kiểu kết nối trong các ứng dụng khí nén chu kỳ cao.

Chỉ số LED cung cấp xác nhận trực quan ngay lập tức về trạng thái chuyển đổi của cảm biến trong quá trình khởi động máy và phát hiện lỗi mà không cần một dụng cụ.

Các thông số kỹ thuật chính

Công nghệ sợi dây từ tính trong cảm biến vị trí khí nén

Các cảm biến sợi thép hoạt động bằng cách phát hiện từ trường của nam châm piston khi piston tiếp cận vị trí của cảm biến trong lỗ xi lanh,sức mạnh từ trường vượt qua ngưỡng đóng các liên lạc gai.

Các biến thể kháng nam châm được sử dụng trong loạt CRSMEO có độ nhạy cải thiện và các đặc điểm chuyển đổi rõ ràng hơn so với các thiết kế dựa trên gai nguyên chất cũ hơn,có nghĩa là các vị trí chuyển đổi chính xác và lặp lại hơn trong suốt thời gian hoạt động của xi lanh.

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

Không có Cu / không có PTFE  Vụ quy định

Trong sản xuất thực phẩm, đồ uống và dược phẩm, một số vật liệu được hạn chế gần các vùng tiếp xúc sản phẩm bởi các tiêu chuẩn vệ sinh và các quy định của ngành.Đồng và hợp kim của nó có thể gây ô nhiễm cho thực phẩmCác hạt PTFE từ các miếng dán hoặc lớp phủ có thể vỡ và xuất hiện trong các sản phẩm được quy định.

Không có Cu của loạt CRSMEO, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, ngay cả trong điều kiện rửa hoặc tiếp xúc ngẫu nhiên.

Câu hỏi thường gặp

Q1: CRSMEO-4-K-LED-24 tương thích với loạt xi lanh Festo nào?

Cảm biến CRSMEO-4 được thiết kế cho loạt xi lanh tròn và xi lanh hồ sơ của Festo bao gồm pít nam châm và khe C hoặc rãnh để gắn cảm biến.

Gia đình xi lanh tương thích bao gồm DZF, DZH, DSBC, DSNU, DSNUP và các dòng xi lanh tiêu chuẩn Festo khác xác định việc gắn rãnh cảm biến.

"4" trong số bộ phận liên quan đến yếu tố hình dạng của cảm biến và khả năng tương thích rãnh.

Bộ cấu hình sản phẩm và tài liệu xi lanh của Festo sẽ xác nhận yếu tố hình dạng rãnh cảm biến cụ thể nào áp dụng cho mỗi loạt xi lanh.

Q2: Chỉ báo LED luôn hoạt động hay chỉ khi cảm biến được kích hoạt?

Đèn LED thay đổi trạng thái khi đầu ra chuyển đổi được kích hoạt, nó chiếu sáng khi cảm biến phát hiện nam châm pít và tiếp xúc NO đóng.Nó tắt khi piston di chuyển đi và liên lạc mở.

Điều này cung cấp xác nhận trực tiếp về tình trạng phát hiện trong quá trình lắp đặt: kỹ thuật viên đặt cảm biến trong rãnh xi lanh, di chuyển xi lanh đến cuối nhịp bằng tay hoặc lệnh,và xác nhận ánh sáng LED để xác minh vị trí cảm biến chính xác và nối từ trước khi khóa cảm biến ở vị trí.

Q3: CRSMEO-4-K-LED-24 có thể được sử dụng với các xi lanh không phải Festo có khe C không?

Vâng. provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

Festo công bố kích thước lắp đặt CRSMEO-4 và trường từ tối thiểu cần thiết; so sánh chúng với thông số kỹ thuật rãnh của xi lanh mục tiêu và thông số kỹ thuật nam châm piston.Cảm biến bản thân nó không phải là điện hoặc logic độc quyền cho Festo xi lanh.

Q4: Tầm quan trọng của đầu ra lưỡng cực là gì và nó ảnh hưởng như thế nào đến dây chuyền?

Bipolar trong bối cảnh này có nghĩa là các công tắc tiếp xúc ruồi hiện tại trong cả hai cực cảm biến không có một yêu cầu hướng cho cực DC áp dụng trên đầu ra của nó.điều này có nghĩa là cảm biến có thể được dây vào một trong hai PNP-style hoặc NPN-style mạch đầu vào PLC như một kết nối đơn giản, mà không có thiết bị điện tử cảm biến áp đặt một yêu cầu hướng hiện tại.

Cáp 3 lõi mang nguồn cung tích cực, nguồn cung âm và đầu ra chuyển đổi.Cáp 5m.

Q5: CRSMEO-4-K-LED-24 cần bảo trì như thế nào trong suốt thời gian sử dụng?

Các cảm biến Reed là các thiết bị tiếp xúc thụ động mà không có điện tử chạy trong phần tử chuyển đổi chính nó, mang lại cho chúng một tuổi thọ hoạt động rất dài trong điều kiện hoạt động bình thường.

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

Làm sạch định kỳ cơ thể cảm biến và điểm nhập cáp trong môi trường rửa sẽ ngăn ngừa hóa chất xâm nhập xung quanh niêm phong cáp. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
