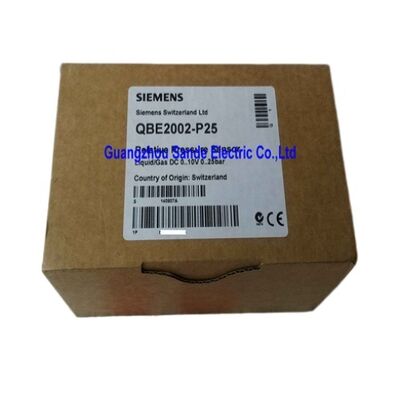

Cảm biến áp suất ống nước QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25. cảm biến áp suất 025 bar, DC 010V, Piezo-resistive, Ceramics membrane, HVAC

Tổng quan

CácSiemens QBE2002-P25là một cảm biến áp suất chống áp lực của Siemens Building Technologies,bao gồm từ 0 đến 25 bar với đầu ra DC tuyến tính 0 ′′ 10V ′′ thành viên cao nhất của loạt QBE2002 trải dài từ 1 đến 40 bar trong các biến thể đo khác nhau.

Ở 25 bar (362.6 psi / 2.5 MPa), cảm biến này phục vụ đầu áp suất cao hơn của các mạch thủy lực HVAC: mạng lưới sưởi ấm khu vực chính, nhà cung cấp nước cao tầng, hệ thống hơi nước,và mạch làm mát áp suất khi các biến thể 10 hoặc 16 bar là không đủ.

The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.

Phương pháp lắng đọng trực tiếp này là nguồn của sự ổn định lâu dài của QBE2002: không có liên kết dính giữa các yếu tố cảm biến và lớp vỏ mà có thể bò, delaminate,hoặc thay đổi tính chất qua nhiều năm chu kỳ nhiệt độ.

Áp suất được đo làm lệch đĩa gốm; mạng lưới kháng cự thay đổi kháng cự theo tỷ lệ; các thiết bị điện tử trên tàu điều kiện đầu ra cầu đến tín hiệu 0 ∼ 10 V.

Kết nối áp suất bằng thép không gỉ 1.4404 (AISI 316L) chống ăn mòn từ môi trường nước, glycol và hơi nước trong các mạch HVAC.

FPM niêm phong fluoroelastomer tại giao diện kết nối cung cấp khả năng chống hóa học tương thích với các chất lỏng quy trình HVAC tiêu chuẩn.5m cáp dây trước kết nối trực tiếp với bộ điều khiển hoặc dây điện trường mà không có phần cứng kết nối bổ sung.

Các thông số kỹ thuật chính

Điện áp 0 ̊10V trong hệ thống điều khiển HVAC

Tín hiệu DC 0 ′′ 10V là định dạng đầu vào tương tự tiêu chuẩn cho các bộ điều khiển HVAC, hệ thống DDC và hầu hết các bộ điều khiển trường hệ thống quản lý tòa nhà của Siemens.Zero volt đại diện cho 0 bar gauge (áp suất khí quyển); 10V đại diện cho 25 bar.

Việc mở rộng quy mô là tuyến tính trên phạm vi,có nghĩa là cấu hình phần mềm của bộ điều khiển chỉ cần phạm vi đo (0 ¢ 25 bar) được nhập cùng với loại tín hiệu 0 ¢ 10V để hiển thị và xử lý giá trị áp suất một cách chính xác.

Trong thực tế, nhiều mạch thủy lực HVAC hoạt động dưới mức trần 25 bar. Một hệ thống nước lạnh điển hình chạy ở 612 bar, chỉ sử dụng phần dưới của phạm vi đầu ra của cảm biến.

Đây là một sự đánh đổi phổ biến: phạm vi 25 bar cung cấp biên độ an toàn chống lại các chuyến đi áp suất thỉnh thoảng và là cùng một phạm vi được sử dụng trên nhiều loại thiết bị HVAC khác nhau,nhưng nó hy sinh một số độ phân giải tại đầu vào bộ điều khiển cho các hệ thống không bao giờ tiếp cận phạm vi trên.

Khi cần có độ phân giải cao hơn ở áp suất thấp hơn, biến thể QBE2002-P10 (0 ‰ 10 bar) cung cấp cùng một phạm vi đầu ra được lập bản đồ trên một nửa phạm vi áp suất.

Ghi chú kế nhiệm: QBE2003-P25

QBE2002-P25 đã được ngừng sản xuất. QBE2003-P25 bao gồm cùng một phạm vi 0 ¢ 25 bar với điện áp cung ứng tương thích và đầu ra 0 ¢ 10V,nhưng sử dụng một nhà khác và một kết nối phích DIN EN 175301-803-A thay vì cáp dây trước của QBE2002.

Các thiết bị được chuyển đổi từ QBE2002-P25 sang QBE2003-P25 cần giải quyết sự khác biệt kết thúc dây điện;tính tương thích của tín hiệu đo và đầu ra cho phép cấu hình của bộ điều khiển không thay đổi.

Câu hỏi thường gặp

Q1: QBE2002-P25 có thể đo áp suất âm (không)?

Không. QBE2002-P25 đo áp suất đo từ 0 đến 25 bar. Nó là một cảm biến áp suất tương đối tham chiếu đến khí quyển.

Lượng đầu ra 0V tương ứng với khí quyển (điều đo bằng không) và 10V tương ứng với 25 bar. Nó không mở rộng sang đo dưới khí quyển (không).

Để giám sát chân không, một cảm biến có phạm vi bao gồm áp suất đo âm là cần thiết.

Q2: QBE2002-P25 có thể chịu được áp suất cao nhất mà không bị hư hỏng là bao nhiêu?

Siemens chỉ định áp suất quá mức tối đa cho loạt QBE2002 trên phạm vi đo lường định danh. Giá trị chính xác được nêu trong trang dữ liệu kỹ thuật Siemens QBE2002-P.

Trong các thiết bị thủy lực và khí nén, điều quan trọng là phải xác minh rằng các áp suất chuyển tiếp của hệ thống trong quá trình đóng van, khởi động máy bơm và thay đổi tải trọng ở trong giới hạn áp suất quá mức này.vì việc vượt quá mức tối đa liên tục hoặc lặp đi lặp lại có thể gây ra sự dịch chuyển trượt bằng không hoặc tổn thương vĩnh viễn cảm biến.

Q3: QBE2002-P25 yêu cầu điện áp cung cấp nào?

Dòng QBE2002-P được thiết kế để sử dụng với bộ điều khiển HVAC của Siemens và đầu ra cung cấp phụ trợ của chúng.

Thông số kỹ thuật điện áp cung cấp chính xác được đưa ra trong trang dữ liệu sản phẩm Siemens cho QBE2002-P25.

Điều này nên được xác nhận trước khi lắp đặt, đặc biệt là khi nâng cấp từ các biến thể QBE2002 sang QBE2003, vì hai loạt có thể có các thông số kỹ thuật cung cấp khác nhau.

Q4: Có phải QBE2002-P25 có thể đổi với QBE2003-P25 không?

Phạm vi đo (0 ¢ 25 bar) và tín hiệu đầu ra (0 ¢ 10V) tương thích giữa hai, và điện áp cung cấp cũng được tuyên bố tương thích bởi người kế nhiệm.kích thước vỏ và định dạng kết nối điện khác nhau QBE2003-P25 sử dụng một phích cắm DIN EN 175301-803-A thay vì cáp dây trước của QBE2002-P25.

Việc thay thế vật lý 1: 1 không được đảm bảo nếu không có cáp chuyển đổi hoặc dây nối lại kết thúc trường. Luôn kiểm tra dữ liệu kỹ thuật của sản phẩm thay thế trước khi cài đặt.

Q5: FPM niêm phong là gì và nó có phù hợp với hỗn hợp chất chống đông glycol trong hệ thống HVAC không?

FPM (fluoroelastomer, cũng được bán dưới tên thương mại như Viton) là cao su tổng hợp có khả năng chống nước, dung dịch nước, hơi nước, glycol và hầu hết các chất lỏng hydrocarbon.

Nó là vật liệu niêm phong tiêu chuẩn cho các cảm biến áp suất HVAC vì nó tương thích với hỗn hợp nước-glycol được sử dụng trong mạch nước lạnh và hệ thống sưởi ấm trong phạm vi nhiệt độ rộng.

FPM không tương thích với một số ketone, este khối lượng phân tử thấp và các chất amin môi trường không thường được tìm thấy trong các hệ thống HVAC tiêu chuẩn.
