| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | BENTLY |
| Chứng nhận | CE ROHS |
| Số mô hình | 330901-00-05-02-00 |

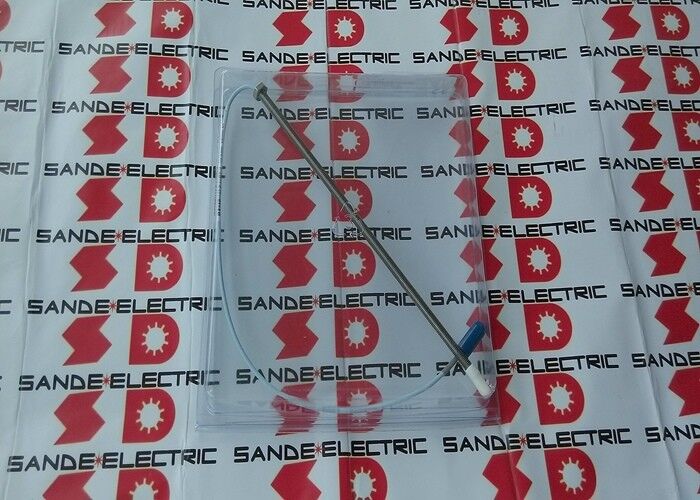

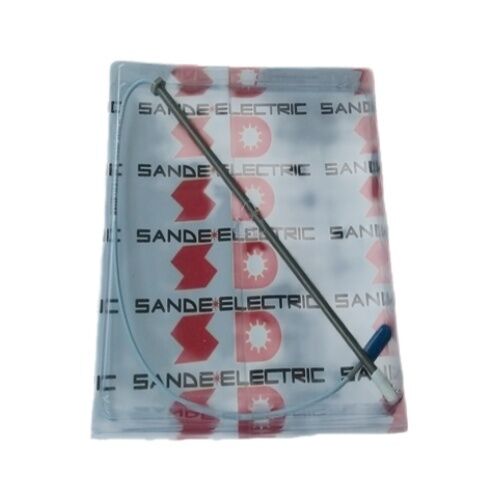

CácBently Nevada 330901-00-05-02-00là cấu hình vỏ nhỏ gọn 0,5 inch của 3300 XL NSv series proximity probe một bộ chuyển điện xoáy cho phép đo không tiếp xúc của dịch chuyển tâm trục trong máy quay.
Đầu đầu thăm dò tạo ra một trường điện từ bị xáo trộn bởi bề mặt trục dẫn điện đi qua gần đó; sự xáo trộn đó, được chuyển đổi thành điện áp bởi máy đo gần 3300 NSv,cung cấp một tín hiệu DC liên tục tỷ lệ với khoảng cách giữa đầu thăm dò và trục.
Hệ thống 3300 XL NSv là nền tảng biến áp gần của Bently Nevada, được sử dụng trên tuabin, máy nén, máy bơm, động cơ,và các máy quay khác mà cần phải theo dõi rung động trục và vị trí để theo dõi tình trạng, bảo vệ và kiểm soát quá trình.
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
Chiều dài vỏ nhỏ gọn 0,5 inch của cấu hình -00-05 được thiết kế đặc biệt cho các thiết bị nơi độ sâu lỗ lắp đặt bị hạn chế ,Các thiết bị có khoảng cách quang chiếu hạn chế xung quanh thân tàu thăm dò, hoặc các vị trí nâng cấp khi thiết bị ban đầu sử dụng thiết kế tàu thăm dò ngắn hơn.
Các phần không có sợi 0,0 inch (định tố 00) có nghĩa là phần sợi kéo dài từ đầu đầu của đầu dò,tối đa hóa sự tham gia trong các cổng sợi ván nông mà không lãng phí chiều sâu trên một phần không sợi.
| Parameter | Giá trị |
|---|---|
| Sợi | 1/4-28 UNF (không có áo giáp) |
| Chiều dài không dây | 0.0 inch |
| Chiều dài của vụ án | 0.5 inch |
| Bộ kết nối | Mini đồng trục ClickLoc (cáp tiêu chuẩn) |
| Tài liệu vụ án | Thép không gỉ AISI 304 |
| Tài liệu mẹo | PPS (polyphenylene sulfide) |
| Khống chế cáp | 75 Ω đồng trục |
| Cáp cách nhiệt | FEP |
| Nhạy cảm | 200 mV/mil (7,87 V/mm) |
| Phản ứng tần số | DC đến 10 kHz |
| Nhiệt độ hoạt động | -52°C đến +177°C |
| Kháng điện DC (cáp) | 4.0 ± 0,5 Ω (0,5m) |
| Max Thread Engagement | 0.375 inch |
| Động lực khuyến nghị | 5.1 N·m (45 in·lb) |
| Hệ thống tương thích | 3300 XL NSv |
| Việc phê duyệt | Tiêu chuẩn (tùy chọn 00) |
Máy thăm dò 330901-00-05-02-00 là một phần của một hệ thống bộ chuyển đổi gần ba thành phần: bản thân máy thăm dò, một cáp mở rộng kết nối máy thăm dò với proximitor,và 3300 XL NSv proximitor (module điều hòa).
Máy thăm dò tạo ra điện xoáy, dây mở rộng mang tín hiệu RF thô,và proximitor chuyển đổi tín hiệu RF phụ thuộc vào khoảng cách thành một đầu ra điện áp DC được hiệu chuẩn thường là -18V ở khoảng cách xa được hiệu chuẩn và thay đổi về -1V khi trục tiếp cận đầu thăm dò.
Kiến trúc phân tán này tách điểm đo (thử nghiệm) khỏi các thiết bị điện tử (proximitor).
Máy thăm dò không chứa các thiết bị điện tử hoạt động, chỉ có một cuộn dây cuộn và mạng điều chỉnh, cho phép máy thăm dò hoạt động trong phạm vi từ -52 ° C đến +177 ° C mà sẽ làm hỏng mạch bán dẫn.
Máy tiếp cận được gắn ở một vị trí bảng điều khiển mát hơn, dễ tiếp cận hơn, cách xa môi trường nhiệt và rung động của vỏ máy.
Hệ thống NSv 3300 XL của Bently Nevada tương thích ngược với các cáp mở rộng và proximitor 3300 XL,làm cho 330901-00-05-02-00 có thể thay thế trực tiếp với các đầu dò loạt 330901 trước đó trong các thiết bị hiện có.
Các kết nối đồng trục mini ClickLoc (lựa chọn 02) phù hợp với các kết nối cáp tiêu chuẩn 3300 XL, cho phép thay thế đầu dò mà không cần sửa đổi các bộ phận cáp trường.
Chiều dài vỏ 0,5 inch xác định độ sâu thăm dò vật lý từ bề mặt vỏ máy đến đầu thăm dò.5 inch trường hợp vị trí đầu thăm dò 0.5 inch dưới bề mặt lắp đặt thích hợp cho độ sâu lỗ trục phù hợp với kích thước này.
Không giống như các biến thể thăm dò dài hơn được sử dụng để tiếp cận các trục ở các vị trí sâu thẳm, vỏ 0,5 inch dành cho các phép đo gần bề mặt vỏ.
Động lực lắp đặt được khuyến cáo là 5,1 N · m (45 in · lb), với tối đa tuyệt đối là 7,3 N · m (65 in · lb).
Việc vượt quá mô-men xoắn tối đa có nguy cơ biến dạng sợi hoặc làm hỏng đầu thăm dò PPS,đặc biệt quan trọng kể từ khi vật liệu PPS của đầu trong khi kháng hóa học và cứng cơ học sẽ cắt dưới tải trọng xoắn quá mức.
Viton O-ring con dấu tại thân thăm dò cung cấp niêm phong tích cực chống lại dầu và chất lỏng quy trình tại cổng thăm dò; kiểm tra tình trạng O-ring trước khi lắp đặt và thay thế nếu bị nứt hoặc biến dạng.
Khoảng cách hoạt động tối ưu giữa đầu thăm dò và trục cho hệ thống 3300 NSv là khoảng 2 mm (80 mils).
Ở khoảng cách này, hệ thống hoạt động gần trung tâm phạm vi tuyến tính của nó, cung cấp độ phân giải tối đa và giảm thiểu độ nhạy với lỗi khoảng cách do mở rộng nhiệt hoặc lệch trục.
Khoảng cách được thiết lập bằng cách điều chỉnh vị trí trục của đầu dò trong cổng lề và xác minh bằng cách đo điện áp đầu ra DC với trục tĩnh.
Q1: Khoảng cách hoạt động tối ưu cho 330901-00-05-02-00 là bao nhiêu và tôi thiết lập nó như thế nào?
Hệ thống 3300 NSv được hiệu chuẩn cho khoảng cách danh nghĩa khoảng 2mm (80 mils).điều chỉnh đầu dò theo trục cho đến khi điện áp đầu ra DC từ proximitor đọc khoảng -10V (điểm trung của phạm vi tuyến tính từ -18V đến -2V cho hệ thống 3300 NSv).
Điều này đặt trục ở trung tâm phạm vi đo tuyến tính của đầu dò.Khóa đầu dò trong vị trí này với một hạt khóa và xác nhận khoảng trống là trong thông số kỹ thuật bằng cách sử dụng điện áp đầu ra của proximitor như là tham chiếu.
Q2: Có thể sử dụng 330901-00-05-02-00 mà không cần cáp mở rộng được kết nối trực tiếp với proximitor không?
Bộ kết nối đồng trục mini ClickLoc của tàu thăm dò (tùy chọn 02) kết nối với cáp mở rộng tiêu chuẩn 3300 XL NSv, sau đó kết nối với proximitor.
Mặc dù vật lý có thể kết nối đầu dò với proximitor mà không cần cáp mở rộng trong thử nghiệm trên băng ghế, hệ thống hiệu chuẩn được thiết kế và đặc trưng với độ cản cáp cụ thể.
Không sử dụng cáp mở rộng, hoặc một cáp không phù hợp với đặc điểm kỹ thuật 3300 XL của Bently Nevada, sẽ ảnh hưởng đến độ nhạy của hệ thống và phạm vi tuyến tính.Luôn luôn sử dụng chính xác Bently Nevada 3300 XL cáp mở rộng cho các cài đặt thực địa.
Q3: Các phê duyệt được liệt kê dưới dạng tùy chọn 00 (tiêu chuẩn) Điều này có ngăn chặn việc lắp đặt trong các khu vực nguy hiểm không?
Chứng nhận tiêu chuẩn (lựa chọn 00) có nghĩa là biến thể thăm dò này không mang thêm chứng nhận ATEX, IECEx hoặc các khu vực nguy hiểm khác mà biến thể 05 cung cấp.Các thiết bị trong các khu vực nguy hiểm được phân loại (không khí nổ), khí dễ cháy hoặc vùng bụi) yêu cầu phiên bản được cơ quan chấp thuận của đầu dò.
Đối với các phòng máy không nguy hiểm, tùy chọn tiêu chuẩn 00 là thích hợp và bao gồm việc sử dụng công nghiệp chung mà không bị hạn chế.
Q4: Có sự khác biệt giữa 330901 "NSv" và các đầu dò dòng 330900 cũ hơn không?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
Dòng 330901 NSv sử dụng cùng một sợi 1/4-28 UNF và đầu nối ClickLoc như loạt 330900, làm cho việc nâng cấp vật lý đơn giản,nhưng hệ thống NSv của hệ thống tiếp cận và cáp mở rộng nên được sử dụng với các đầu dò NSv để duy trì độ chính xác hiệu chuẩn.
Trộn các đầu dò NSv với các máy tiếp cận không NSv có thể tạo ra sự dịch chuyển hiệu chuẩn.
Q5: Tốc độ bề mặt trục tối đa mà con tàu thăm dò này có thể đo chính xác là bao nhiêu?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
Bản thân đầu dò không có giới hạn tốc độ cơ học; nó hoạt động miễn là bề mặt trục nằm trong phạm vi tuyến tính của đầu dò.
Đối với các máy hoạt động trên 10.000 vòng/phút, hàm lượng tần số của tín hiệu rung ở các thứ tự cao hơn có thể gần với băng thông của hệ thống,nhưng cơ bản và âm thanh thấp hơn vẫn hoàn toàn trong phạm vi đo lường.
