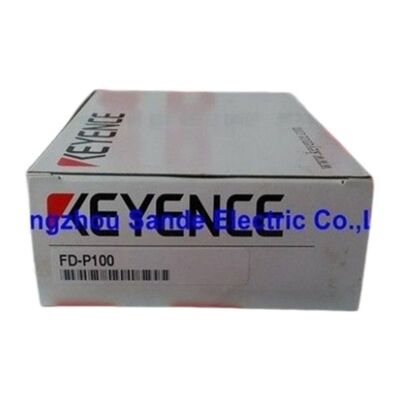

Cảm biến lưu lượng Keyence FD-P100 FDP100 FD-P100

Keyence FD-P100. Đầu cảm biến áp suất dòng chảy.

Tổng quan

CácKeyence FD-P100là thành phần đầu cảm biến của hệ thống cảm biến dòng chảy kỹ thuật số tăng cường riêng của Keyence, bao gồm phạm vi dòng chảy từ 10 đến 100 lít mỗi phút trong các ứng dụng giám sát chất lỏng.

Nó hoạt động như một phần của một hệ thống tích hợp: đầu cảm biến FD-P100 được lắp đặt trực tiếp trong dòng chảy,trong khi một đơn vị khuếch đại riêng biệt (FD-V70A cho đường ray DIN hoặc FD-V75A cho việc gắn bảng điều khiển) được gắn ở vị trí bảng điều khiển thuận tiện, nhiệt và rung động tại điểm phát hiện.

Kiến trúc chia này là lợi thế thực tế của thiết kế khuếch đại tách biệt.

Đầu cảm biến tự nó không mang theo các thiết bị điện tử có nguy cơ do phun nước làm mát, nhiệt độ quá trình hoặc rung động cơ học.để tạo ra tín hiệu mà bộ khuếch đại xử lý.

Bộ khuếch đại, được gắn trong môi trường bảng điều khiển, chứa màn hình hiển thị, so sánh ngưỡng, đầu ra tương tự và giao diện PLC.

Các kỹ sư quen thuộc với loạt FD của Keyence sẽ nhận ra điều này là cùng một triết lý được sử dụng trên toàn bộ gia đình sản phẩm FD-Vmỗi người được tối ưu hóa cho môi trường hoạt động tương ứng của họ.

Trong các hệ thống sản xuất dựa trên PLC, FD-P100 cung cấp dữ liệu dòng chảy mà các chương trình PLC sử dụng để giám sát mạch làm mát, xác nhận dòng chảy chất làm mát trước khi bắt đầu hoạt động gia công,Kiểm soát chất lỏng quy trình, và tạo báo động khi dòng chảy giảm xuống dưới ngưỡng an toàn tối thiểu.

Các đầu ra bộ thu mở NPN hoặc PNP của bộ khuếch đại (tùy thuộc vào biến thể bộ khuếch đại) kết nối trực tiếp với mô-đun đầu vào kỹ thuật số của PLC mà không cần điều kiện tín hiệu trung gian.

Các thông số kỹ thuật chính

Kiến trúc khuếch đại tách biệt

Đầu cảm biến FD-P100 và bộ khuếch đại ghép nối của nó tạo thành một hệ thống mà sự tách biệt vật lý giữa điểm cảm biến và điện tử điều khiển là lợi thế kỹ thuật xác định.

Trong môi trường sản xuất nơi cảm biến phải được đặt gần máy bơm, bên trong vỏ máy, liền kề các nguồn nhiệt hoặc bất cứ nơi nào làm cho thiết bị điện tử bị căng thẳng,kiến trúc phân chia cho phép vị trí cảm biến tối ưu mà không ảnh hưởng đến độ tin cậy của bộ khuếch đại.

The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).

Màn hình cập nhật năm lần mỗi giây trong hoạt động bình thường, đủ nhanh để xem biến đổi dòng chảy thoáng qua trong thời gian thực.

Hai đầu ra điều khiển từ bộ khuếch đại cung cấp giám sát ngưỡng độc lập một đầu ra có thể báo hiệu "dòng chảy bình thường được xác nhận" trong khi tín hiệu thứ hai "dòng chảy quá thấp, ngừng hoạt động".

Khả năng đầu ra kép này phục vụ các ứng dụng khóa an toàn khi xác nhận cả giới hạn lưu lượng tối thiểu và tối đa được yêu cầu trong một thiết bị duy nhất.

Thời gian phản ứng và đầu ra tương tự

Thời gian phản ứng có thể chọn (0,5 đến 60 giây) không phải là một giới hạn ¢ đó là một hàm trung bình có chủ ý xác định tốc độ phản ứng của các giá trị hiển thị và đầu ra với các thay đổi dòng chảy.

Thời gian phản hồi ngắn (0,5 ∼1 giây) là thích hợp khi phát hiện ngừng hoặc tăng dòng chảy nhanh.

Thời gian phản ứng dài hơn (5 ∼ 60 giây) trung bình ra các biến động do nhiễu loạn trong các ứng dụng dòng chảy ổn định,tạo ra một màn hình hiển thị và đầu ra ổn định mà không kích hoạt báo động sai từ xung thoáng qua.

đầu ra tương tự (thông qua bộ khuếch đại), với độ chính xác toàn diện 0,5% ở 20 °C/25 °C,chuyển đổi toàn bộ phạm vi dòng chảy 10 ∼ 100 L/min thành tín hiệu điện tỷ lệ phù hợp cho các mô-đun đầu vào tương tự của PLC.

Tín hiệu liên tục này cho phép các hệ thống giám sát để xu hướng dữ liệu dòng chảy theo thời gian, tính toán tiêu thụ tích lũy,và phát hiện sự suy giảm dần dần trong hiệu suất bơm hoặc bộ lọc như một xu hướng dần dần thay vì chỉ phản ứng với các ngưỡng vượt qua.

Tích hợp PLC kết nối trực tiếp với hệ thống điều khiển

Bộ khuếch đại kết hợp với FD-P100 được thiết kế từ đầu như một thiết bị trường PLC.

Điện được lấy từ nguồn điện đồng điện trường 24V của PLC; logic đầu ra NPN hoặc PNP trực tiếp phù hợp với cực thẻ đầu vào PLC mà không có bộ điều hợp;đầu ra tương tự kết nối với các kênh đầu vào tương tự tiêu chuẩn 4?? 20 mA hoặc điện áp.

Không cần các bộ chuyển đổi tín hiệu, giao diện relé hoặc các giai đoạn khuếch đại trung gian giữa hệ thống FD và PLC.

Đối với các khóa kết nối xác nhận quy trình nơi mà chu kỳ gia công không thể bắt đầu cho đến khi dòng chảy làm mát được xác minh PLC đọc đầu ra trạng thái dòng chảy từ bộ khuếch đại FD dưới dạng đầu vào kỹ thuật số tiêu chuẩn.

Chương trình máy chờ "dòng chảy xác nhận" trước khi cho phép hoạt động tiếp theo, giống như với bất kỳ cảm biến trường nào khác.

Câu hỏi thường gặp

Q1: FD-P100 được mô tả là một "đầu cảm biến" ¢ hệ thống hoàn chỉnh bao gồm những gì?

FD-P100 chỉ là phần tử cảm biến trực tuyến. Một hệ thống hoạt động hoàn chỉnh đòi hỏi phải ghép nối FD-P100 với bộ khuếch đại FD-V series tương thích của Keyence: FD-V70A (DIN rail, NPN output),FD-V70AP (DIN rail, đầu ra PNP), FD-V75A (bộ gắn bảng, NPN) hoặc FD-V75AP (bộ gắn bảng, PNP).

Bộ khuếch đại cung cấp nguồn cấp DC 12 ′′ 24V, xử lý tín hiệu đầu cảm biến, điều khiển màn hình LED, tạo ra đầu ra chuyển đổi và cung cấp đầu ra tương tự.

Đầu cảm biến một mình không tạo ra đầu ra có thể sử dụng.

Q2: Những chất lỏng nào tương thích với FD-P100?

Dòng FD được thiết kế để giám sát dòng chảy chất lỏng công nghiệp bao gồm nước làm mát, chất làm mát cắt, dầu thủy lực và chất lỏng quy trình chung.,hoặc chất lỏng nhiệt độ cao nên được xác nhận với dữ liệu tương thích của Keyence cho các vật liệu ẩm FD-P series trước khi lắp đặt.

Đối với các hóa chất hung hăng hoặc chất lỏng siêu tinh khi ô nhiễm vật liệu là một mối quan tâm, xác nhận vật liệu phần ướt so với thông số kỹ thuật chất lỏng quy trình.

Q3: Các ngưỡng dòng chảy được đặt trên bộ khuếch đại như thế nào?

Các bộ khuếch đại FD-V70A / V75A cung cấp cài đặt ngưỡng thông qua các nút bảng phía trước trong khi theo dõi giá trị dòng chảy hiện tại trên màn hình LED.

Hai mức ngưỡng độc lập (giới hạn trên và dưới) có thể được cấu hình độc lập.

Bộ khuếch đại cũng hỗ trợ chuyển đổi ngân hàng thông qua đầu vào bên ngoài. Một PLC có thể chọn giữa tối đa bốn thiết lập ngưỡng được lập trình trước bằng cách chuyển đổi đầu vào ngân hàng.cho phép cùng một cảm biến phục vụ nhiều sản phẩm hoặc điều kiện quá trình mà không cần điều chỉnh ngưỡng bằng tay.

Q4: Con số độ chính xác đầu ra tương tự 0,5% F.S. được tham chiếu đến là gì?

Độ chính xác full-scale 0,5% áp dụng ở nhiệt độ chất lỏng 20 °C và nhiệt độ môi trường xung quanh 25 °C - các điều kiện tham chiếu tiêu chuẩn cho thông số kỹ thuật độ chính xác FD series của Keyence.

Ở nhiệt độ chất lỏng hoặc môi trường xung quanh khác, tác động nhiệt đến cả đầu cảm biến và thiết bị điện tử khuếch đại có thể tạo ra độ lệch lớn hơn một chút.

Đối với các ứng dụng giám sát dòng chảy đòi hỏi độ chính xác trong phạm vi nhiệt độ rộng, đánh giá thông số kỹ thuật hệ số nhiệt độ của bộ khuếch đại và phạm vi nhiệt độ hoạt động dự kiến.

Q5: FD-P100 có thể phát hiện cả dòng chảy và áp suất cùng một lúc không?

FD-P100 là một đầu cảm biến dòng chảy.

Danh hiệu "P100" trong phạm vi dòng chảy chỉ ra tốc độ dòng chảy tối đa (100 L/phút) chứ không phải là chức năng đo áp suất.

Đối với việc theo dõi dòng chảy và áp suất đồng thời, một bộ truyền áp suất hoặc công tắc riêng biệt được kết nối với cùng một PLC là phương pháp tiêu chuẩn.
