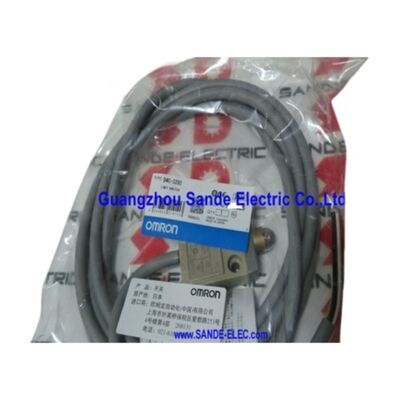

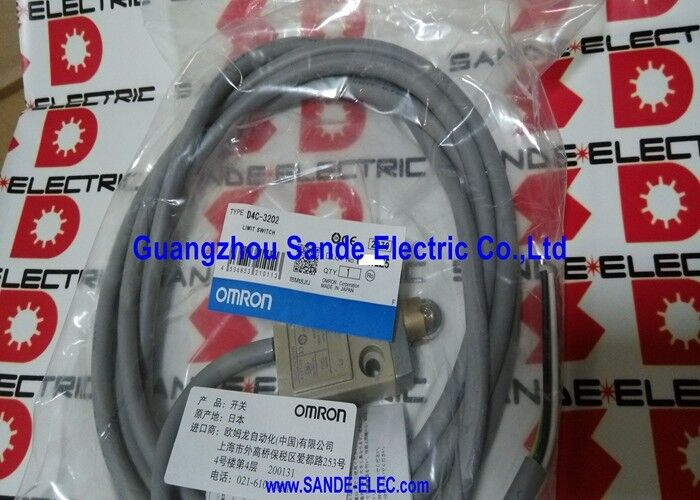

Omron D4C-3202 | Công tắc giới hạn kín nhỏ gọn — Pít-tông con lăn, SPDT, 4A/30V DC, IP67 Ba lớp kín, Cáp chống dầu VCTF Đèn LED đỏ 3m

Tổng quan

Omron D4C-3202 là một công tắc giới hạn kín nhỏ gọn với bộ truyền động pít-tông con lăn, định mức 4A/30V DC, có khả năng chống bụi và nước theo tiêu chuẩn IP67 ba lớp kín và cáp chống dầu VCTF dài 3 mét được đấu sẵn.Cấu hình tiếp điểm SPDT của nó — một tiếp điểm thường mở và một tiếp điểm thường đóng trên một cực chung — cho phép nó phục vụ cả chức năng phát hiện và khóa liên động an toàn từ một thân công tắc duy nhất, đấu dây tới bất kỳ tiếp điểm nào tùy thuộc vào logic yêu cầu của mạch điều khiển.Nhỏ, bền, kín: ba đặc điểm này xác định dòng D4C và giải thích tại sao nó xuất hiện trên máy công cụ, hệ thống băng tải, máy ép thủy lực, máy đóng gói và thiết bị tự động hóa công nghiệp trên toàn cầu.

Vỏ nhôm đúc chịu được môi trường vật lý của các lắp đặt máy công cụ nơi có chất làm mát, phoi và rung động liên tục. Cấu trúc ba lớp kín IP67 giữ cho môi trường đó hoàn toàn không xâm nhập vào cơ chế tiếp điểm.

Và kích thước nhỏ gọn cho phép công tắc lắp vừa vào các vị trí máy chật hẹp mà các công tắc kín lớn hơn không thể.

Đèn báo hoạt động LED đỏ là một tính năng thực tế đơn giản nhưng có giá trị.

Khi pít-tông con lăn được nhấn — mục tiêu được phát hiện, tiếp điểm được chuyển đổi — đèn LED sáng lên, xác nhận nhanh chóng rằng bộ truyền động đang được kích hoạt đúng cách.

Trong quá trình thiết lập và khắc phục sự cố máy, xác nhận trực quan này thay thế nhu cầu đọc bằng đồng hồ vạn năng riêng biệt hoặc kiểm tra màn hình chẩn đoán PLC: bản thân thân công tắc liên tục cho biết trạng thái của nó.

Thông số kỹ thuật chính

Thông số

Giá trị

Omron xử lý từng điểm riêng biệt trong D4C-3202.

Phần pít-tông được niêm phong bằng một vòng đệm cao su nitrile và một màng ngăn di chuyển cùng với bộ truyền động trong khi duy trì một rào cản chất lỏng liên tục — do đó pít-tông có thể di chuyển toàn bộ hành trình mà không làm hỏng lớp niêm phong tại bất kỳ điểm nào.

Phần công tắc được cách ly bằng một nắp cao su nitrile trên cụm tiếp điểm, ngăn chặn bất kỳ chất lỏng nào xâm nhập qua lớp niêm phong pít-tông tiếp cận các tiếp điểm.

Lối vào cáp được niêm phong bằng vật liệu đóng gói lấp đầy hoàn toàn khoảng trống giữa vỏ cáp và vỏ.

Cách tiếp cận ba giai đoạn này là những gì đặt xếp hạng IP67 cho toàn bộ cụm, thay vì cho các thành phần riêng lẻ.

Một công tắc chỉ niêm phong hai trong ba điểm xâm nhập tiềm năng sẽ cuối cùng bị hỏng trong môi trường ngâm chất làm mát ngay cả khi nó có nhãn IP65 hoặc IP66.

Đối với các ứng dụng máy công cụ nơi công tắc thường xuyên bị ngâm trong chất làm mát đọng lại ở đáy của vỏ máy, cấu trúc ba lớp của D4C-3202 là thông số kỹ thuật quan trọng.

Bộ truyền động pít-tông con lăn — Cơ chế tự nhả

Pít-tông con lăn kết hợp chuyển động pít-tông thẳng đứng với con lăn ma sát thấp ở đầu tiếp xúc với cam hoặc chốt kích hoạt.

Con lăn giảm lực ngang truyền đến bộ truyền động trong quá trình tiếp cận cam xiên — nơi bề mặt cam di chuyển theo một góc với trục pít-tông — ngăn chặn tải ngang trục pít-tông và kéo dài tuổi thọ của cả bộ truyền động và vòng bi dẫn hướng.

Đặc tính tự nhả của bộ truyền động loại pít-tông (không giống như bộ truyền động đòn bẩy con lăn, có thể giữ ở vị trí được kích hoạt vô thời hạn bởi một cam cố định) có nghĩa là pít-tông trở về vị trí nghỉ dưới lực lò xo khi cam di chuyển ra xa.

Lực tác động 11,77N và lực nhả 4,41N xác định độ trễ cơ khí — cam phải tác dụng lực ít nhất 11,77N để kích hoạt, và lực lò xo trả pít-tông về khi lực cam giảm xuống dưới 4,41N.

Đối với các ứng dụng chu kỳ cao — xác nhận vị trí ở cuối mỗi chu kỳ máy, chạy hàng trăm chu kỳ mỗi giờ — định mức 10.000.000 lần vận hành cơ khí cung cấp sự đảm bảo tuổi thọ dịch vụ rằng công tắc sẽ tồn tại lâu hơn khoảng thời gian bảo trì chính của máy mà không cần thay thế theo kế hoạch.

Cáp chống dầu VCTF — 4 lõi, 3 mét

Vỏ cáp VCTF (Vinyl Cabtire flexible) chống dầu cung cấp khả năng chống lại dầu cắt, chất lỏng thủy lực và chất làm mát gốc nước là môi trường chất lỏng thông thường trong các lắp đặt máy công cụ.

Cáp PVC tiêu chuẩn bị suy giảm dần khi tiếp xúc với dầu liên tục — chất hóa dẻo trong PVC di chuyển vào dầu, làm cho vỏ cáp trở nên giòn và cuối cùng bị nứt.

Hợp chất VCTF chống lại sự di chuyển của chất hóa dẻo này, duy trì tính linh hoạt và tính toàn vẹn của vỏ trong suốt thời gian sử dụng của máy.

Bốn lõi trong cáp tương ứng với cấu hình tiếp điểm SPDT của D4C-3202: mỗi lõi cho cực chung, tiếp điểm thường mở, tiếp điểm thường đóng và dây nối đất/chắn.

Điều này cho phép các tiếp điểm SPDT được đấu dây cho cả chức năng chuyển mạch hoạt động (thường là tiếp điểm NC cho khóa liên động an toàn) và tín hiệu phản hồi (thường là tiếp điểm NO để xác nhận vị trí) song song, mà không cần chạy cáp riêng từ vị trí công tắc.

Chiều dài cố định 3 mét phù hợp với các lắp đặt máy công cụ tiêu chuẩn nơi công tắc được gắn trong phạm vi vài mét từ bảng điều khiển.

Đối với các đường cáp dài hơn, Keyence chỉ định phương pháp nối dài cáp trong tài liệu dòng D4C.

Câu hỏi thường gặp

Q1: D4C-3202 được định mức 4A ở 30V DC — nó có thể chuyển đổi tải cảm ứng như cuộn van điện từ trực tiếp không?

Đối với tải DC cảm ứng, dòng chuyển mạch định mức phải được giảm bớt. Định mức 4A áp dụng cho tải điện trở (không cảm ứng) ở 30V DC. Đối với tải cảm ứng — cuộn dây điện từ, cuộn dây rơle, cuộn dây khởi động động cơ — dòng định mức thường được giảm theo một hệ số dựa trên hằng số thời gian L/R của tải.

Tài liệu dòng D4C của Omron chỉ định định mức tải cảm ứng cho các đặc tính tải khác nhau.

Để chuyển đổi điện từ trực tiếp ở dòng cuộn dây đáng kể, hãy xác minh dòng tải so với định mức cảm ứng; đối với các trường hợp cận biên, hãy sử dụng một rơle trung gian để bảo vệ các tiếp điểm của công tắc giới hạn.

Q2: Có thể lắp nhiều công tắc D4C-3202 với nhau không?

Có. Các mẫu pít-tông dòng D4C được thiết kế để lắp nhiều — nhiều công tắc có thể được lắp cạnh nhau với các pít-tông của chúng trên một thanh ray truyền động chung, mỗi công tắc chuyển đổi độc lập. Omron cung cấp phần cứng lắp đặt cho các cấu hình lắp nhiều.

Có thể lắp tối đa 6 công tắc cùng nhau. Lắp nhiều được sử dụng trong các mảng phát hiện đa vị trí nơi một tấm truyền động duy nhất đồng thời xác nhận nhiều điều kiện vị trí.

Q3: Sự khác biệt giữa các mẫu D4C-3202 và D4C-2202 là gì?

Cả hai đều là công tắc D4C pít-tông con lăn với cáp chống dầu VCTF dài 3 mét và bảo vệ IP67. Sự khác biệt chính là định mức điện: D4C-3202 được định mức 4A/30V DC (cho các ứng dụng chủ yếu DC), trong khi D4C-2202 được định mức 5A/125V AC (cho mạch điều khiển AC).

D4C-3202 là lựa chọn phù hợp cho các mạch điều khiển DC 24V như trong các máy được điều khiển bằng PLC; D4C-2202 cho dây dẫn điều khiển AC 115V hoặc 230V phổ biến trong các thiết kế máy cũ hơn.

Q4: Lực tác động được chỉ định là 11,77N — làm thế nào để đo lường điều này?

Lực tác động là lực tác dụng vuông góc với trục pít-tông (tức là, nhấn pít-tông thẳng xuống) cần thiết để kích hoạt công tắc từ vị trí nghỉ đến điểm mà các tiếp điểm thay đổi trạng thái. Nó được đo ở các điều kiện tiêu chuẩn theo đặc tả EN60947-5-1.

Trong các lắp đặt máy thực tế nơi cam tiếp cận con lăn theo một góc, lực hiệu dụng cần thiết để kích hoạt công tắc phụ thuộc vào góc tiếp cận — ở các góc dốc hơn, thành phần lực dọc theo trục pít-tông giảm, đòi hỏi lực cam tổng thể lớn hơn để đạt được 11,77N theo trục.

Chốt hoặc cam phải được thiết kế để cung cấp đủ lực dọc trục ở tất cả các tốc độ hoạt động dự kiến.

Q5: Đèn LED đỏ có rút dòng điện từ các tiếp điểm công tắc không — nó có ảnh hưởng đến định mức điện không?

Đèn báo LED trong D4C-3202 được cấp nguồn từ các tiếp điểm công tắc — nó được đấu dây song song với tải trên tiếp điểm NO.

Điều này có nghĩa là đèn LED rút một dòng điện nhỏ liên tục khi công tắc được kích hoạt, làm giảm dòng điện có sẵn cho tải được kết nối. Omron chỉ định dòng rò song song của đèn LED trong tài liệu D4C.

Đối với các ứng dụng dòng điện cao gần giới hạn 4A, hãy trừ dòng điện LED khỏi dòng tải có sẵn. Đối với tải đầu vào PLC tiêu chuẩn (5–15 mA), sự đóng góp của đèn LED là không đáng kể.
