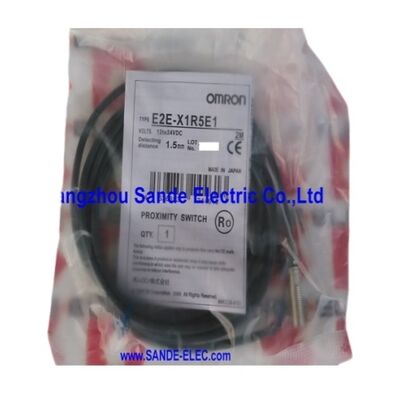

Omron Proximity Switch E2E-X1R5E1 E2EX1R5E1

Omron E2E-X1R5E1 là cảm biến tiệm cận cảm ứng M8 được che chắn, cung cấp khoảng cách cảm biến danh định 1,5mm với đầu ra NPN thường mở 3 dây trên nguồn cấp 12-24V DC.

Với tần số chuyển mạch 2kHz, nó nằm ở phân khúc tốc độ cao của dòng E2E M8 được che chắn tiêu chuẩn — lý tưởng cho các ứng dụng mà tốc độ phát hiện vượt quá khả năng theo dõi đáng tin cậy của cảm biến tần số thấp hơn, đồng thời duy trì độ tin cậy quen thuộc của dòng E2E, khả năng chống dầu IP67 và khả năng tương thích cơ học lắp phẳng.

Khoảng cách cảm biến 1,5mm làm cho cảm biến này hoàn hảo để xác nhận các mục tiêu rất nhỏ nằm chính xác vị trí mong muốn, hoặc để phát hiện các chi tiết nhỏ (khe, lỗ, cạnh, chốt, lưỡi dao) trên các bộ phận mà khoảng cách cảm biến dài hơn có thể gây nhầm lẫn về chi tiết nào đã kích hoạt đầu ra.

Hai kilohertz có nghĩa là E2E-X1R5E1 hoàn thành một chu kỳ phát hiện đầy đủ — BẬT sang TẮT và trở lại BẬT — trong 0,5 mili giây. Đối với các ứng dụng tốc độ cao mà các mục tiêu di chuyển nhanh qua mặt cảm biến, tốc độ chuyển mạch này xác định tốc độ di chuyển mục tiêu tối đa mà cảm biến có thể phân giải một cách đáng tin cậy.

Một ví dụ thực tế: một bánh răng 20 răng quay ở tốc độ 6.000 vòng/phút tạo ra 100 sự kiện răng đi qua mỗi giây (100 Hz). Ở tốc độ 2kHz, E2E-X1R5E1 xử lý điều này với biên độ an toàn 20:1. Đối với hầu hết các ứng dụng máy công cụ, 2kHz cung cấp đủ khoảng trống cho tốc độ phát hiện gặp phải trong việc phát hiện tốc độ trục quay, đếm băng tải và phản hồi vị trí trục cam.

Cấu trúc được che chắn của E2E-X1R5E1 tập trung trường cảm biến điện từ về phía trước từ mặt cảm biến, triệt tiêu sự mở rộng trường theo chiều ngang thông qua lớp che chắn bên trong tích hợp vào thân M8.

Điều này cho phép cảm biến được lắp phẳng trong giá đỡ kim loại — ngang bằng với kim loại xung quanh — mà không bị kim loại xung quanh hấp thụ trường cảm biến và làm giảm phạm vi 1,5mm. Đối với kích thước thân M8, việc lắp phẳng đặc biệt có giá trị ở những vị trí máy chật hẹp nơi đường kính nhỏ gọn 8mm của cảm biến là một phần của ràng buộc thiết kế.

IP67 bao gồm việc loại trừ hoàn toàn bụi và ngâm tạm thời dưới nước 1 mét. Phân loại "chống dầu" bổ sung của Omron xác nhận rằng các vật liệu làm kín được chứng nhận để tiếp xúc lâu dài với dầu cắt và chất làm mát, không chỉ nước.

Phạm vi nhiệt độ hoạt động từ −40°C đến +85°C phù hợp với cả điều kiện khởi động nguội trong các cơ sở không có hệ thống sưởi và nhiệt độ môi trường xung quanh tăng cao bên trong vỏ máy, nơi nhiệt từ chất làm mát và động cơ trục quay làm tăng nhiệt độ cục bộ lên trên nhiệt độ phòng.
