Omron E2E-X3D1-N | Cảm biến tiệm cận cảm ứng — M12 có vỏ bọc, 3mm NO, DC 2 dây, 10–30VDC, 1kHz, LED kép, IP67 chống dầu, cáp đấu nối sẵn dài 2m

Tổng quan

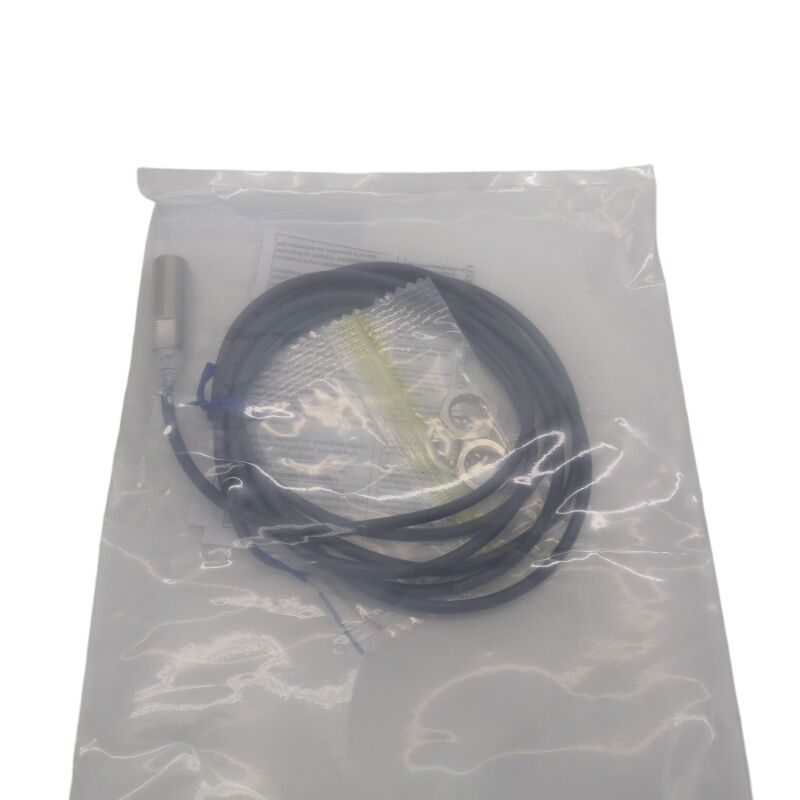

Cảm biến tiệm cận cảm ứng Omron E2E-X3D1-N là cảm biến tiệm cận cảm ứng M12 có vỏ bọc với khoảng cách cảm biến 3mm và đầu ra thường mở DC 2 dây, được đấu nối sẵn với cáp PVC chống dầu dài 2 mét.Đây là biến thể loại cáp của nền tảng cảm biến E2E-X3D1 — "N" chỉ ra cấu trúc đấu nối sẵn không có đầu nối tại hiện trường — làm cho nó trở thành lựa chọn đấu dây trực tiếp cho các cài đặt mà việc kết nối cáp với dải đấu cuối được ưu tiên hơn hệ thống đầu nối M12 ngắt kết nối nhanh.Trong dòng E2E của Omron, X3D1-N với kích thước thân M12 chiếm một vị trí cân bằng thực tế. Ren M12 và khoảng cách cảm biến 3mm đại diện cho sự kết hợp kích thước-phạm vi được triển khai rộng rãi nhất trong các ứng dụng máy công cụ công nghiệp và tự động hóa nói chung.

Việc nâng cấp từ M8 (cảm biến 2mm) lên M12 (cảm biến 3mm) bổ sung thêm một milimet khoảng cách phát hiện — giảm độ nhạy với sai lệch lắp đặt, biến đổi bề mặt mục tiêu và giãn nở nhiệt cấu trúc có thể làm dịch chuyển khoảng cách cảm biến thực tế ra khỏi giá trị đặt trong quá trình sản xuất.

Cáp đấu nối sẵn dài 2 mét phù hợp với các cấu hình máy mà cảm biến được đặt trong phạm vi vài mét của bảng điều khiển hoặc hộp đấu cuối.

Không cần bảng phân công chân cắm, không cần đầu nối tại hiện trường để tìm nguồn hoặc lắp ráp — cảm biến được giao với các đầu dây trần và sẵn sàng để đấu nối vào dải đấu cuối.

Đối với các cài đặt rung động cao hơn hoặc các ứng dụng yêu cầu thay thế cảm biến mà không cần ngắt kết nối các đường cáp cố định, biến thể đầu nối M1G cung cấp cùng thông số kỹ thuật điện với giao diện M12 có thể ngắt kết nối tại hiện trường.

Thông số kỹ thuật chính

Thông số

Giá trị

Đèn LED xanh lá cho biết mục tiêu có nằm trong phạm vi cài đặt 0–2.4mm hay không, cho thấy cảm biến đang hoạt động trong vùng phát hiện đáng tin cậy chứ không phải ở rìa khả năng cảm biến của nó.

Trong quá trình lắp đặt, đèn LED xanh lá là công cụ cấu hình chính. Với máy đã lắp ráp, mục tiêu ở đúng vị trí và có điện, đèn LED xanh lá ổn định xác nhận khoảng cách hiện tại nằm trong khoảng cách cài đặt đáng tin cậy.

Nếu đèn báo xanh lá không sáng hoặc nhấp nháy khi mục tiêu di chuyển trong hành trình của nó, khoảng cách vượt quá khoảng cách cài đặt và vị trí lắp đặt cần được điều chỉnh.

Điều này loại bỏ việc cài đặt khoảng cách thử và sai và giảm thời gian từ lần bật nguồn đầu tiên đến hoạt động đáng tin cậy được xác nhận bằng cách kiểm tra bằng mắt.

DC 2 dây NO — Đơn giản với các ràng buộc được xác định

Mạch DC 2 dây đặt cảm biến nối tiếp với tải giữa nguồn dương và nguồn chung. Khi không có mục tiêu, đầu ra bị hở với dòng rò 0.8 mA.

Khi mục tiêu đi vào trường 3mm, đầu ra dẫn và dòng điện chạy qua tải.

Hai dây dẫn — dương và tải — mang cả chức năng cung cấp và tín hiệu, loại bỏ dây cung cấp chuyên dụng của thiết kế cảm biến 3 dây.

Các ràng buộc thực tế là tối thiểu: dòng tải phải ít nhất là 3 mA để chuyển mạch đáng tin cậy (đáp ứng bởi tất cả các đầu vào kỹ thuật số PLC tiêu chuẩn), và dòng rò 0.8 mA ở trạng thái tắt không được đạt đến ngưỡng BẬT của đầu vào (đầu vào PLC 24V tiêu chuẩn chuyển mạch ở 5 mA trở lên, để dòng rò 0.8 mA cách xa).

Đối với bất kỳ tải nào có đặc tính dòng điện bất thường, hãy xác minh cả hai thông số trước khi lắp đặt.

Bộ triệt tiêu quá áp và bảo vệ ngắn mạch của cảm biến hấp thụ lỗi lắp đặt và quá độ tải cảm ứng mà nếu không sẽ làm hỏng tầng đầu ra.

Lắp đặt phẳng có vỏ bọc — Tính linh hoạt tại hiện trường

Vỏ bọc bên trong tập trung trường cảm biến điện từ theo trục, ngăn trường bên sẽ bị hấp thụ bởi kim loại xung quanh trong cài đặt giá đỡ kim loại.

E2E-X3D1-N được ren vào các lỗ M12 × 1mm, lắp phẳng hoặc lõm vào kim loại và được cố định bằng các đai ốc khóa M12 tiêu chuẩn.

Đối với các cài đặt yêu cầu mặt cảm biến được đặt lùi khỏi mặt kim loại, phạm vi khoảng cách cài đặt (0–2.4mm) cung cấp biên độ điều chỉnh mà không làm thay đổi cấu hình lắp đặt cơ khí.

Câu hỏi thường gặp

Q1: Giao diện kết nối của E2E-X3D1-N là gì — cáp đấu vào bảng điều khiển như thế nào?

E2E-X3D1-N được giao kèm theo cáp PVC chống dầu dài 2m được kết thúc bằng các đầu dây trần. Có hai dây dẫn: dây màu nâu (nguồn dương — kết nối với +24V DC) và dây màu xanh lam (tải/đầu ra — kết nối nối tiếp với tải đến nguồn chung).

Các vít đấu cuối trong bảng điều khiển hoặc hộp nối dây của máy nhận các đầu trần trực tiếp. Không cần bộ chuyển đổi đầu nối hoặc công cụ nào khác ngoài tua vít.

Q2: Tần số chuyển mạch 1kHz ảnh hưởng như thế nào đến việc lựa chọn cảm biến này cho các ứng dụng đếm?

Ở tần số 1kHz, cảm biến hoàn thành 1.000 chu kỳ phát hiện BẬT/TẮT đầy đủ mỗi giây. Để đếm đáng tin cậy, mỗi mục tiêu phải nằm trong trường cảm biến ít nhất một chu kỳ đầy đủ — nghĩa là các mục tiêu di chuyển rất nhanh có thể bị bỏ sót.

Giới hạn thực tế: mục tiêu đi qua với tốc độ 1 m/s qua vùng cảm biến 3mm di chuyển trong khoảng 3ms, bao gồm 4.5 chu kỳ chuyển mạch ở 1kHz — đáng tin cậy. Ở tốc độ 10 m/s, thời gian di chuyển giảm xuống còn 0.3ms, dưới một chu kỳ.

Đối với các ứng dụng có mảng mục tiêu di chuyển nhanh, hãy tính toán thời gian di chuyển dự kiến so với chu kỳ 1kHz để xác nhận việc đếm đáng tin cậy.

Q3: Vật thể cảm biến tiêu chuẩn là sắt 12 × 12 × 1mm — mức giảm nào áp dụng cho mục tiêu nhôm?

Nhôm có hệ số hiệu chỉnh khoảng 0.3–0.4× đối với cảm biến M12 E2E có vỏ bọc. Đối với E2E-X3D1-N với định mức sắt 3mm, mục tiêu nhôm cùng kích thước tạo ra khoảng cách chuyển mạch hiệu quả khoảng 0.9–1.2mm.

Mục tiêu nhôm nhỏ hơn sẽ giảm thêm. Khi phát hiện nhôm trong các ứng dụng máy, hãy đo điểm chuyển mạch thực tế với bộ phận cụ thể và xác nhận nó so với khoảng cách lắp đặt trước khi cố định vị trí cảm biến.

Q4: Có thể thay thế E2E-X3D1-N bằng biến thể đầu nối M1G mà không thay đổi dây PLC không?

Các thông số kỹ thuật cảm biến, mạch đầu ra và điện áp cung cấp là giống hệt nhau giữa E2E-X3D1-N (cáp) và E2E-X3D1-M1G (đầu nối M12).

Việc thay thế bằng biến thể đầu nối yêu cầu tìm nguồn lắp ráp cáp M12 tương thích và định tuyến nó đến đấu cuối bảng điều khiển — dây dải đấu cuối PLC có thể giữ nguyên, chỉ cần thêm cáp tại hiện trường giữa đấu cuối và đầu nối cảm biến.

Sơ đồ chân cắm (nâu = chân 1 = +V, xanh lam = chân 4 = 0V) phải khớp với dây của bộ lắp ráp cáp.

Q5: E2E-X3D1-N có yêu cầu điều chỉnh nào sau khi lắp đặt không?

Không cần điều chỉnh. Cảm biến được hiệu chuẩn tại nhà máy cho khoảng cách cảm biến danh định 3mm.

Sau khi lắp đặt ở khoảng cách trong phạm vi cài đặt 0–2.4mm và kết nối dây, hãy xác minh hoạt động bằng cách xác nhận đèn LED đỏ sáng khi có mục tiêu trong phạm vi và đèn LED xanh lá ổn định (cho biết khoảng cách nằm trong khoảng cách cài đặt đáng tin cậy).

Nếu đèn LED xanh lá tắt hoặc không ổn định, hãy giảm khoảng cách cho đến khi nó sáng ổn định. Không cần chiết áp hoặc lập trình.
