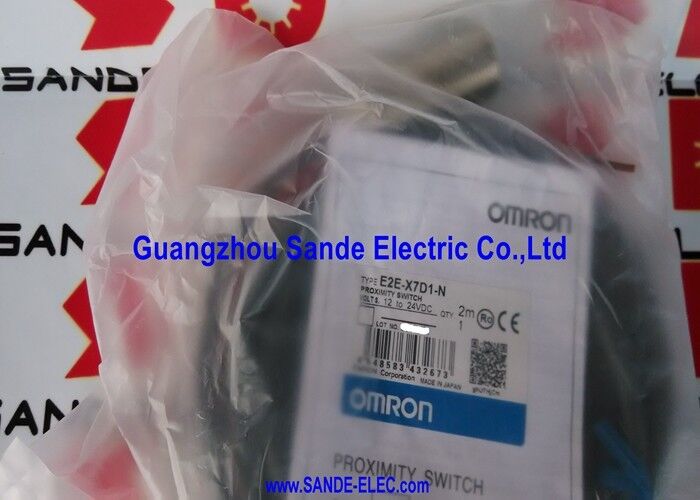

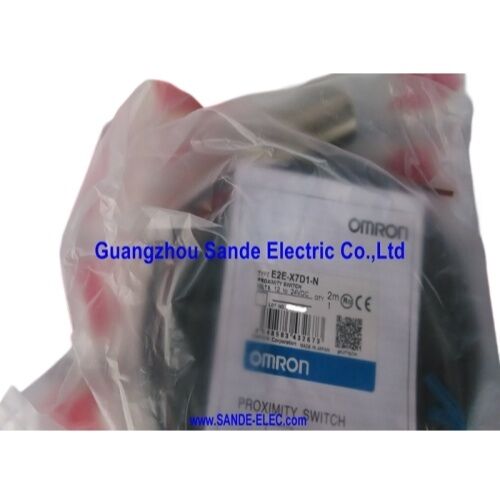

Bộ cảm biến chuyển đổi gần Omron E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N | Cảm biến tiệm cận cảm ứng — M18, 7mm, DC 2 dây NO, 10–30VDC, 500Hz, IP67, Chắn chắn

Tổng quan

Cảm biến tiệm cận cảm ứng Omron E2E-X7D1-N là cảm biến tiệm cận cảm ứng M18 được chắn chắn, được đấu dây dưới dạng thiết bị DC 2 dây — không có dây cấp nguồn riêng biệt, chỉ có hai dây kết nối cảm biến vào mạch tải giữa nguồn dương DC và tải.Nó phát hiện các mục tiêu kim loại sắt ở khoảng cách lên đến 7mm và chuyển mạch tải 3–100mA ở tần số lên đến 500Hz, với dòng rò 0,8mA ở trạng thái tắt và bảo vệ IP67 chống lại sự xâm nhập của bụi và sự ngâm tạm thời.Mạch DC 2 dây có cấu trúc tương tự như công tắc cơ được đấu nối tiếp với tải của nó: một dây nối với nguồn dương, một dây nối với tải, tải nối với nguồn trở về.

Khi có mục tiêu, mạch bên trong cảm biến dẫn điện và dòng điện chạy qua tải.

Khi không có mục tiêu, mạch bị hở — ngoài dòng rò 0,8mA chảy qua tải ngay cả ở trạng thái tắt. Cấu trúc hai dây không yêu cầu dây cấp nguồn bên ngoài và đơn giản hóa việc đấu dây bảng điều khiển trong các máy mà mỗi dây dẫn đều quan trọng, trong khi thiết kế phân cực ngăn ngừa hư hỏng do kết nối nguồn bị đảo ngược.

Hai đèn LED trạng thái — một đèn báo hoạt động màu đỏ hiển thị trạng thái đầu ra hiện tại và một đèn báo cài đặt màu xanh lá cây xác nhận mục tiêu nằm trong phạm vi cài đặt sử dụng — cung cấp phản hồi cấu hình mà các cảm biến hai dây thế hệ cũ không có.

Đèn LED màu xanh lá cây đặc biệt hữu ích trong quá trình thiết lập: nó sáng lên khi khoảng cách mục tiêu nằm trong phạm vi cài đặt 0–5,6mm, xác nhận rằng khoảng cách lắp đặt nằm trong phạm vi phát hiện và nằm trong vùng mà việc chuyển mạch ổn định, không bị rung lắc là đáng tin cậy.

Thông số kỹ thuật chính

Thông số

Giá trị

Bảy milimet khoảng cách phát hiện từ thiết kế M18 chắn chắn là một thông số cân bằng tốt.

Các cảm biến M18 chắn chắn trong dòng E2E tiêu chuẩn thường đạt 5–7mm; xếp hạng 7mm của biến thể X7 là ở mức cao của những gì cấu trúc M18 chắn chắn cung cấp.

Trong các cài đặt lắp phẳng vào giá đỡ, toàn bộ khoảng cách 7mm giữa mặt cảm biến và điểm tiếp cận gần nhất của mục tiêu đều có sẵn, với phạm vi cài đặt 0–5,6mm cung cấp vùng làm việc nơi phát hiện ổn định.

Vỏ đồng thau mạ niken là một lựa chọn thông số cơ học cũng như vật liệu: lớp mạ niken bảo vệ đồng thau bên dưới khỏi tác động ăn mòn của dầu cắt, chất làm mát và các chất tẩy rửa kiềm được sử dụng trong chu trình rửa máy, trong khi thân đồng thau cung cấp khả năng dẫn nhiệt cần thiết để tản nhiệt nhỏ do mạch dao động của cảm biến tạo ra trong quá trình hoạt động liên tục.

Đầu ra DC 2 dây — Dòng rò và lựa chọn tải

Dòng rò tối đa 0,8mA qua đầu ra trạng thái tắt của E2E-X7D1-N là thông số ảnh hưởng trực tiếp nhất đến việc lựa chọn tải. Dòng điện này chảy qua tải được kết nối ngay cả khi không có mục tiêu. Đối với hầu hết các thẻ đầu vào PLC — vốn tiêu thụ 5–20mA cho logic 1 và có ngưỡng rõ ràng trên 2mA — 0,8mA thấp hơn nhiều so với ngưỡng bật và không gây ra kích hoạt sai.

Trong trường hợp kích hoạt sai do rò rỉ trở thành mối quan tâm, một điện trở bỏ qua song song với tải (đầu vào PLC hoặc cuộn dây rơ le) sẽ chuyển hướng dòng rò và ngăn chặn kích hoạt sai. Giá trị điện trở nên được tính toán để giữ cho điện áp rơi trên tải dưới ngưỡng bật của nó khi 0,8mA chảy qua tổ hợp song song.

Thông thường, các điện trở 5,6kΩ đến 10kΩ thực hiện điều này cho các đầu vào PLC 24V tiêu chuẩn mà không ảnh hưởng đáng kể đến hoạt động của cảm biến khi đầu ra đang dẫn điện.

Dòng tải tối thiểu 3mA cũng quan trọng không kém: mạch đầu ra bên trong cảm biến yêu cầu ít nhất 3mA chảy qua nó để duy trì chuyển mạch ổn định.

 Các tải tiêu thụ ít hơn 3mA — các đầu vào PLC có trở kháng rất cao trên một số bộ điều khiển hiện đại — có thể không cung cấp đủ dòng điện cho hoạt động ổn định, dẫn đến chuyển mạch đầu ra không liên tục hoặc không đáng tin cậy.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa E2E-X7D1-N (DC 2 dây) và phiên bản NPN 3 dây của cùng một cảm biến là gì?

Phiên bản DC 2 dây (cảm biến này) kết nối nối tiếp với tải — tổng cộng hai dây, không có dây cấp nguồn riêng. Tải phải xử lý dòng rò trạng thái tắt 0,8mA và dòng tải tối thiểu là 3mA.

Phiên bản NPN 3 dây (ví dụ: E2E-X7ME1) sử dụng dây cấp nguồn riêng, dây chung và dây đầu ra — transistor đầu ra chuyển mạch tải về chung mà không yêu cầu dòng tải tối thiểu và có dòng rò không đáng kể.

Chọn phiên bản 2 dây để thay thế đơn giản công tắc giới hạn cơ bằng hai dây dẫn; chọn phiên bản 3 dây cho các tải nhạy cảm (đầu vào PLC trở kháng thấp, đầu vào cổng logic) không thể chịu được rò rỉ hoặc yêu cầu chuyển mạch không có dòng điện tối thiểu.

Q2: Cảm biến có hai đèn LED — mỗi đèn báo điều gì?

Đèn LED màu đỏ phản ánh trạng thái đầu ra hiện tại: sáng khi đầu ra đang dẫn điện (phát hiện mục tiêu, đầu ra NO BẬT), tắt khi không có mục tiêu.

Đèn LED màu xanh lá cây là chỉ báo phạm vi cài đặt: nó sáng lên khi mục tiêu nằm trong phạm vi cài đặt 0–5,6mm — xác nhận rằng khoảng cách lắp đặt phù hợp cho việc chuyển mạch ổn định. Trong quá trình thiết lập, đèn LED màu xanh lá cây nên BẬT khi mục tiêu ở vị trí phát hiện dự kiến và TẮT khi không có mục tiêu hoặc ngoài phạm vi phát hiện. Nếu đèn LED màu xanh lá cây TẮT khi mục tiêu ở vị trí dự kiến, khoảng cách vượt quá giới hạn cài đặt 5,6mm.

Q3: E2E-X7D1-N có thể phát hiện mục tiêu bằng thép không gỉ hoặc nhôm không?

Có, với khoảng cách phát hiện hiệu quả giảm. Thép không gỉ (loại không từ tính) tạo ra khoảng 60–75% khoảng cách phát hiện sắt — khoảng 4,2–5,25mm.

Nhôm tạo ra khoảng 35–45% — khoảng 2,5–3,2mm. Đồng là vật liệu phản ứng kém nhất, thường có khoảng cách hiệu quả dưới 2mm.

Đối với các mục tiêu không chứa sắt, hãy đo khoảng cách chuyển mạch thực tế với vật liệu cụ thể trong điều kiện lắp đặt và đặt khoảng cách trong phạm vi hiệu quả đã đo với biên độ an toàn.

Q4: "Có phân cực" có nghĩa là gì đối với đầu ra DC 2 dây?

"Có phân cực" có nghĩa là cảm biến có cực cấp nguồn dương và âm xác định — hai dây không thể thay thế cho nhau. Đảo ngược kết nối nguồn sẽ ngăn hoạt động bình thường; tuy nhiên, bộ triệt tiêu đột biến phân cực ngược trong mạch bảo vệ ngăn ngừa hư hỏng do đảo cực tạm thời trong quá trình lắp đặt.

Màu dây cáp 2 dây Omron tiêu chuẩn: nâu = kết nối nguồn dương, xanh lam = kết nối nguồn âm (về nguồn trở về tải). Luôn xác minh đấu dây từ nhãn sản phẩm hoặc bảng dữ liệu.

Q5: E2E-X7D1-N có phù hợp để lắp đặt trong giá đỡ bằng nhôm không?

Có. Là cảm biến chắn chắn, E2E-X7D1-N có thể được lắp đặt phẳng trong cả giá đỡ bằng thép và nhôm.

Lớp chắn bên trong thân cảm biến tập trung trường về phía trước và ngăn vật liệu giá đỡ xung quanh làm giảm phạm vi phát hiện — bất kể giá đỡ là thép sắt hay nhôm không chứa sắt.

Điều này trái ngược với các cảm biến không chắn chắn, vốn bị ảnh hưởng bởi bất kỳ kim loại nào trong khoảng cách tối thiểu quy định ở hai bên và phía sau, bất kể loại vật liệu.
