Chuyển đổi gần Omron mới E2E-X10D1-M1G E2EX10D1M1G

Omron E2E-X10D1-M1G M30 cảm biến gần chắn

Tổng quan

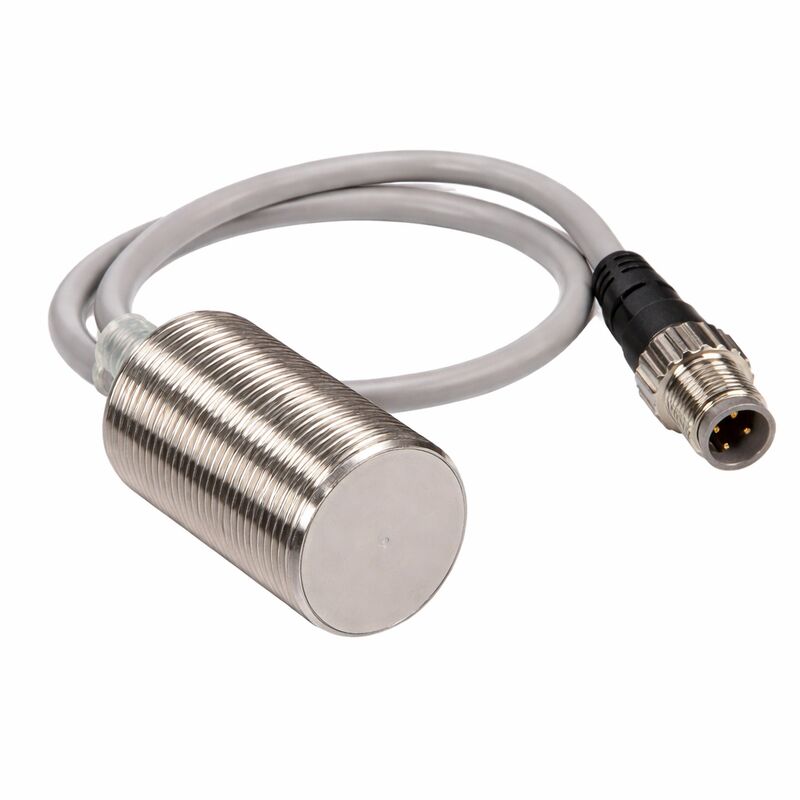

The Omron E2E-X10D1-M1G is an M30 inductive proximity sensor designed for reliable metal detection in industrial machinery that needs a straightforward DC 2-wire interface and a connector-based installation format.

Trong gia đình E2E, bộ thông số kỹ thuật này phù hợp với cấu hình được bảo vệ, nhúng, thường mở với khoảng cách cảm biến 10 mm, làm cho nó trở thành một lựa chọn thực tế cho máy vận chuyển, khung máy,các trạm công cụ và thiết bị xử lý tự động nơi mà các cảm biến hình trụ mạnh mẽ được ưa thích.

Một điểm mạnh chính của mô hình này là sự cân bằng giữa sự đơn giản cơ khí và độ bền công nghiệp.

Bộ sợi M30 cho nó một định dạng lắp đặt quen thuộc cho các nhà sản xuất bảng và OEM,trong khi thiết kế phân cực 2 dây DC giúp đơn giản hóa dây trong các hệ thống điều khiển dựa trên đầu vào cảm biến gần tiêu chuẩn.

Đối với các ứng dụng cần một cảm biến được lắp đặt trong một khung kim loại hoặc tường máy,cấu trúc được bảo vệ đặc biệt hữu ích bởi vì nó hỗ trợ cài đặt dễ đoán hơn trong môi trường kim loại chặt chẽ.

Từ quan điểm hoạt động,lớp cảm biến 10 mm phù hợp với việc phát hiện kim loại sắt lặp lại khi vị trí mục tiêu ổn định và chu kỳ máy phụ thuộc vào hành vi chuyển đổi sạch.

Nền tảng E2E cũng được biết đến với bảo vệ IP67, cấu trúc chống dầu và phạm vi hoạt động môi trường xuống -25 °C và lên đến +70 °C,Điều này làm cho cảm biến này phù hợp với môi trường nhà máy hàng ngày thay vì các ứng dụng băng ghế hạng nhẹ.

Các thông số kỹ thuật chính

Hình dạng M30 được bảo vệ

Định dạng M30 được bảo vệ là một trong những lý do thực tế nhất để chọn mô hình này.

Trong xây dựng máy móc thực sự, các cảm biến thường được gắn trực tiếp vào các khung thép, tấm nhôm hoặc vỏ máy nhỏ gọn,và một thiết kế được bảo vệ giúp giữ cho lĩnh vực cảm biến tập trung ở mặt trước.

Điều đó làm cho việc lắp đặt dễ đoán hơn và giảm nguy cơ kim loại xung quanh ảnh hưởng đến điểm chuyển đổi.

Đối với các nhà xây dựng và các đội bảo trì,điều này quan trọng bởi vì một cảm biến dễ dàng để nhúng sạch sẽ vào một khung máy thường có giá trị hơn một với dữ liệu điện tương tự nhưng ít linh hoạt cài đặt.

Trong bố cục công nghiệp nhỏ gọn, sự kết hợp của kích thước cơ thể M30 và khả năng gắn máy có thể đơn giản hóa cả việc lắp ráp ban đầu và thay thế sau này.

DC 2-Wire Wiring hữu ích trong các mạch điều khiển tiêu chuẩn

Một cảm biến gần 2 dây DC thường được chọn khi mục tiêu là tích hợp trực tiếp vào các mạch điều khiển đã được thiết lập.

Trong sử dụng thực tế, nó có thể làm giảm sự phức tạp của dây kết nối so với một số sắp xếp 3 dây, đặc biệt là trong thiết bị mà kiến trúc đầu vào đã mong đợi các thiết bị trường 2 dây.Các đầu ra thường mở cũng là một lựa chọn quen thuộc cho phát hiện sự hiện diện chung, dừng xác nhận, và trình tự máy.

Định dạng M12 dựa trên đầu nối thêm một lợi thế thực tế khác: nó có thể làm cho thay thế nhanh hơn và sạch hơn so với một cảm biến có dây vĩnh viễn trong các ứng dụng nơi truy cập bị hạn chế hoặc thời gian ngừng hoạt động quan trọng.

Đó là một lý do các mô hình E2E kết nối vẫn hữu ích trong thiết bị OEM và dịch vụ thực địa.

Câu hỏi thường gặp

Q1: E2E-X10D1-M1G phù hợp nhất với loại ứng dụng nào?
Nó phù hợp nhất với phát hiện kim loại công nghiệp chung trong máy vận chuyển, máy công cụ, vật cố định, cơ chế chuyển và trạm xử lý tự động.

Lớp cảm biến 10 mm và thân máy M30 làm cho nó đặc biệt hữu ích khi vị trí mục tiêu ổn định và máy cần một cảm biến hình trụ mạnh mẽ với cài đặt đơn giản.

Q2: Tại sao thiết kế đắp phơi kín được bảo vệ lại quan trọng?
Một thiết kế gắn pin được bảo vệ giúp cảm biến hoạt động dễ đoán hơn khi được lắp đặt trong khung kim loại hoặc khung máy.

Về mặt kỹ thuật thực tế, điều đó có nghĩa là tích hợp dễ dàng hơn, ít ảnh hưởng phụ không mong muốn từ kim loại gần đó và hành vi chuyển đổi đáng tin cậy hơn trong bố cục thiết bị nhỏ gọn.

Q3: Những điểm điện chính mà kỹ sư nên kiểm tra trước khi lắp đặt là gì?
Các kiểm tra quan trọng nhất là giao diện 2-cáp DC, logic đầu ra mở bình thường, phạm vi điện áp hoạt động từ 10 đến 30 VDC và khả năng tương thích đầu vào điều khiển của thiết bị nhận.

Bởi vì các cảm biến 2 dây cư xử khác với các mô hình 3 dây trong một số mạch, kỹ sư cũng nên xác nhận hành vi tải và kỳ vọng đầu vào phía bảng trước khi lắp đặt.

Q4: Bộ cảm biến này có phù hợp với môi trường nhà máy đòi hỏi không?
Gia đình E2E được xuất bản với bảo vệ IP67 và phạm vi hoạt động môi trường từ -25 °C đến +70 °C,và cơ thể sử dụng vật liệu công nghiệp phù hợp để tiếp xúc thường xuyên với môi trường máy chống dầu.

Điều đó làm cho mô hình này phù hợp với công việc công nghiệp hàng ngày khi được cài đặt đúng.

Q5: Những gì người mua nên xác minh trước khi đặt mua thay thế?
Người mua nên xác nhận đánh dấu mô hình chính xác, kích thước cơ thể M30, yêu cầu gắn kín, kiểu kết nối và khoảng cách cảm biến dự kiến trong máy.

Đối với công việc thay thế, phù hợp với định dạng cơ khí và phương pháp dây điện cũng quan trọng như phù hợp với số phần.
