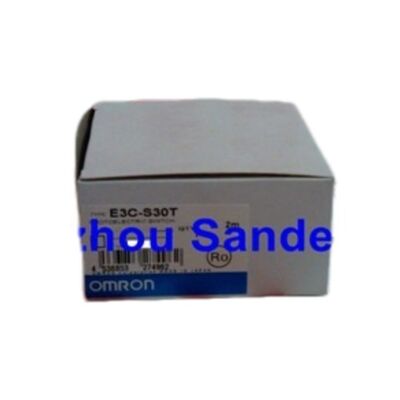

Công tắc quang OMRON E3C-S30T E3CS30T E3C-S30T

Omron E3C-S30T đầu cảm biến xuyên chùm

Tổng quan

The Omron E3C-S30T is a compact through-beam photoelectric sensor head designed for amplifier-separated sensing systems where installation space is tight and the detection point needs to be positioned independently of the control electronics.

Nó thuộc về gia đình E3C, mà Omron trình bày như một đầu nhỏ gọn, bộ khuếch đại tách biệt với bộ cảm biến quang điện nền tảng được thiết kế để tiết kiệm không gian và cho phép gắn chặt chẽ.E3C-S30T là một loại chùm chiếu bên với khoảng cách cảm biến 300 mm và nguồn ánh sáng hồng ngoại.

Kiến trúc này hữu ích khi vị trí cảm biến nhỏ, đông đúc hoặc khó kết nối với một cảm biến tự động lớn hơn.

Bằng cách tách đầu cảm biến khỏi bộ khuếch đại, nhà thiết kế có thể lắp một đầu quang rất nhỏ gọn vào máy trong khi giữ các thiết bị điện tử điều hòa tín hiệu ở một vị trí thuận tiện hơn.

Trong công việc tự động hóa thực tế, điều đó làm cho E3C-S30T trở thành một lựa chọn mạnh mẽ cho các phần thiết bị hẹp, các điểm chuyển nhỏ gọn, đường xử lý chính xác và các khu vực phát hiện cơ chế nhỏ.

Bởi vì nó là một loại chùm xuyên quang, E3C-S30T đặc biệt hữu ích khi xác định cảm biến quan trọng hơn sự đơn giản của dây.

Kích thước xuyên chùm có thể dung nạp nhiều màu sắc mục tiêu và sự thay đổi bề mặt hơn cảm biến khuếch tán, đó là lý do tại sao nó thường được chọn để phát hiện vật thể mờ nhỏ, khoảng cách máy hẹp,và chuyển đổi ổn định trong các ứng dụng mà hành vi ánh sáng phản xạ sẽ ít dự đoán hơn.

Các thông số kỹ thuật chính

Thiết kế tách biệt với bộ khuếch đại tốt hơn cho không gian hẹp

Thiết kế tách khuếch đại là đặc điểm xác định của mô hình này.tách đầu từ bộ khuếch đại cho người xây dựng linh hoạt hơn nhiều.

Đầu cảm biến có thể được đặt chính xác nơi mục tiêu đi qua, trong khi bộ khuếch đại có thể được cài đặt nơi dây, điều chỉnh và bảo trì dễ dàng hơn để xử lý.

Điều đó có thể tạo ra sự khác biệt thực sự trong tự động hóa nhỏ gọn.

Thay vì thỏa hiệp vị trí cảm biến để phù hợp với một cơ thể lớn hơn,nhà thiết kế có thể giữ đầu quang gần cơ chế và vẫn duy trì phần cứng điều khiển có thể sử dụng ở nơi khácĐây là một trong những lý do chính khiến các cảm biến tách rời từ bộ khuếch đại vẫn phù hợp trong máy móc chính xác và thiết bị lắp ráp nhỏ gọn.

Khám phá xuyên chùm ️ Thường xuyên đối với các mục tiêu mờ nhỏ

Khám phá xuyên chùm thường được chọn khi cảm biến gián đoạn đáng tin cậy quan trọng hơn sự linh hoạt phản xạ rộng.cảm biến ít bị ảnh hưởng bởi màu sắc mục tiêu hoặc kết thúc bề mặt hơn các loại phản xạ khuếch tán.

Trong thực tế, điều đó làm cho E3C-S30T phù hợp với các đối tượng nhỏ mờ, xác nhận đường đi một phần và phát hiện vùng hẹp nơi tính lặp lại quan trọng.

Khoảng cách cảm biến 300 mm cung cấp cho nó một phạm vi làm việc hữu ích mà không buộc nhà thiết kế vào một nền tảng cảm biến lớn hơn nhiều.

Đối với các thiết bị nhỏ và các phần vận chuyển hoặc chuyển tải hẹp, sự cân bằng giữa kích thước đầu nhỏ gọn và chiều dài chùm có thể thực hiện là một lợi thế rất thực tế.

Câu hỏi thường gặp

Q1: E3C-S30T phù hợp nhất với loại ứng dụng nào?
Nó phù hợp nhất với các nhiệm vụ tự động hóa nhỏ gọn cần phát hiện đường xuyên quang ổn định, chẳng hạn như cảm biến đường đi, xác nhận điểm chuyển, giám sát cơ chế hẹp,và phát hiện vật thể nhỏ mờ trong thiết bị không gian hạn chế.

Câu 2: Tại sao một kỹ sư lại chọn một đầu cảm biến tách khỏi bộ khuếch đại?
Lý do chính là tính linh hoạt của việc lắp đặt. Đầu cảm biến có thể được lắp đặt trong một vị trí cơ học chặt chẽ, trong khi bộ khuếch đại được đặt nơi điều chỉnh và dây dễ dàng hơn.

Điều này đặc biệt hữu ích trong máy móc nhỏ gọn hoặc khi con đường mục tiêu khó đạt được với một cảm biến tự động lớn hơn.

Q3: Lợi thế thực tế của phát hiện chùm xuyên quang là gì?
Khám phá xuyên chùm thường ổn định hơn để phát hiện vật thể mờ vì sự kiện chuyển đổi dựa trên sự gián đoạn chùm thay vì cường độ ánh sáng phản xạ.

Điều đó làm cho nó ít nhạy cảm với màu sắc mục tiêu và kết thúc bề mặt hơn nhiều phương pháp khuếch tán.

Q4: E3C-S30T có phù hợp với môi trường khắc nghiệt không?
Nó được thiết kế cho sử dụng công nghiệp và Omron công bố phạm vi hoạt động môi trường từ -25 đến +70 °C. Đầu E3C-S30T được đánh giá IP60,vì vậy nó phù hợp hơn với máy móc trong nhà được bảo vệ hơn là rửa trực tiếp hoặc tiếp xúc với chất lỏng nặng.

Q5: Những gì người mua nên xác minh trước khi đặt hàng?
Người mua nên xác nhận rằng máy sử dụng kiến trúc tách khuếch đại E3C, rằng phương pháp xuyên chùm phù hợp, rằng phạm vi cảm biến 300 mm phù hợp với bố trí,và hình dạng đầu và kiểu cáp phù hợp với cài đặt.

Trong công việc thay thế, khả năng tương thích của bộ khuếch đại liên quan cũng nên được kiểm tra.
