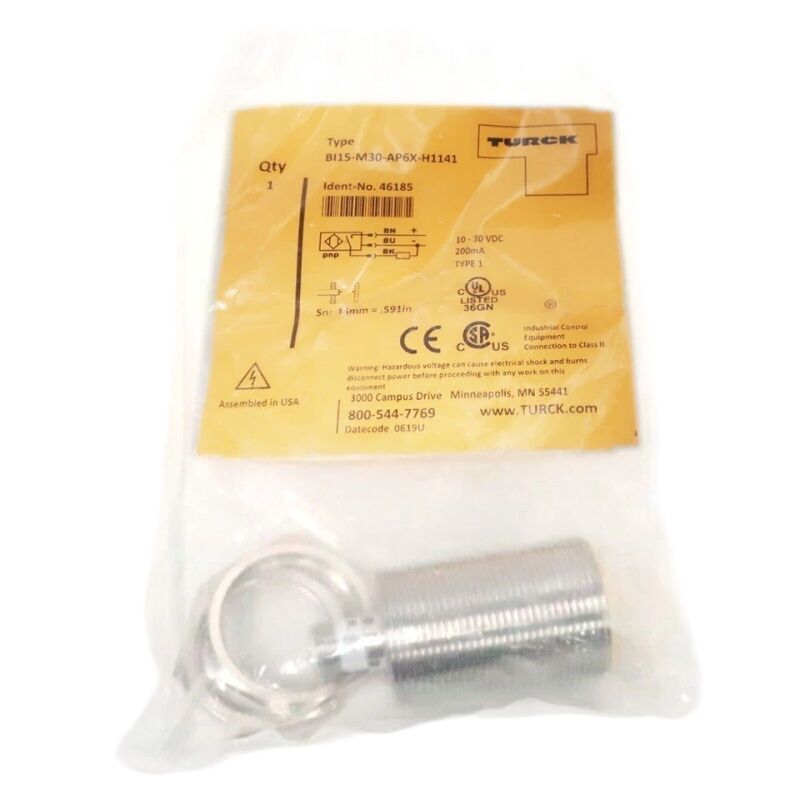

Turck Bi15-M30-AP6X | Cảm biến tiệm cận cảm ứng — 15mm, M30, PNP NO, 10–30VDC, Lắp chìm, 300Hz, Cáp 2m

Tổng quan

Cảm biến tiệm cận cảm ứng Bi15-M30-AP6X của Turck là cảm biến tiệm cận cảm ứng lắp chìm từ dòng Bi của Turck, cung cấp khoảng cách phát hiện danh định 15mm từ vỏ hình trụ M30 với đầu ra PNP thường mở.Nó hoạt động từ 10 đến 30V DC — bao gồm cả hệ thống điều khiển 12V và 24V DC — tiêu thụ tối đa 200mA qua tải và chuyển mạch ở tần số lên đến 300Hz để phát hiện các mục tiêu kim loại di chuyển với tốc độ vừa phải.Cáp đấu nối sẵn dài 2 mét kết nối trực tiếp với dây cảm biến của máy mà không cần bộ kết nối trường riêng biệt.

15mm từ cảm biến lắp chìm M30 là sự kết hợp cụ thể mà mẫu này được thiết kế.

Lắp chìm có nghĩa là mặt cảm biến nằm ngang bằng hoặc lõm vào trong giá đỡ kim loại, điều này bảo vệ mặt cảm biến khỏi va đập cơ học do các mục tiêu đi qua và cho phép lắp đặt trong các khoang hẹp nơi mặt nhô ra của cảm biến không chìm sẽ tiếp xúc với mục tiêu hoặc cấu trúc xung quanh.

Khoảng cách phát hiện 15mm cung cấp khoảng trống cần thiết giữa cảm biến đã lắp và đường đi của mục tiêu được phát hiện — đủ biên độ cho sự thay đổi mục tiêu, rung động và dung sai trong thiết kế cơ khí của máy.

Đầu ra PNP (nguồn cấp) tương thích với thẻ đầu vào PLC PNP tiêu chuẩn được sử dụng rộng rãi trong thiết kế máy của Châu Âu.

Khi một mục tiêu kim loại đi vào trường phát hiện, transistor đầu ra sẽ bật và cấp dòng điện cho tải được kết nối — đầu vào PLC, cuộn dây relay hoặc đèn báo — từ thanh nguồn dương qua tải đến điểm nối chung.

Thông số kỹ thuật chính

Thông số

Giá trị

Hình dạng trường này đạt được nhờ lớp che chắn tích hợp trong thân cảm biến — vòng dẫn điện quanh mặt cảm biến tập trung trường về phía trước và triệt tiêu sự nhô ra sang hai bên, cho phép cảm biến được bao quanh bởi kim loại ở tất cả các mặt ngoại trừ mặt trước mà không làm mất độ nhạy.

Kết quả thực tế là sự linh hoạt trong lắp đặt mà các cảm biến không chìm không cung cấp: Bi15-M30-AP6X có thể được ren vào giá đỡ thép và khóa bằng đai ốc lục giác đi kèm với mặt phẳng ngang bằng bề mặt, bảo vệ nó khỏi bị va đập bởi pallet, phôi hoặc dây chuyền đi qua.

Trên các dây chuyền băng tải, hệ thống vận chuyển pallet và khuôn dập nơi điểm phát hiện nằm trên đường đi của các bộ phận nặng di chuyển, lắp chìm không phải là sự tiện lợi — đó là thông số kỹ thuật giúp cảm biến còn nguyên vẹn về mặt vật lý trong suốt vòng đời sản xuất của máy.

Ren M30 × 1.5mm là định dạng ren tiêu chuẩn của Châu Âu, phù hợp với phần cứng đai ốc khóa phổ biến trong thiết kế máy tiêu chuẩn Châu Âu và tương thích với đầy đủ các phụ kiện lắp đặt M30 của Turck.

Tần số chuyển mạch 300Hz và Dòng tải

Ba trăm hertz tương ứng với một chu kỳ chuyển mạch khoảng 3.3ms — đủ để phát hiện các mục tiêu di chuyển ở tốc độ băng tải vừa phải hoặc các chi tiết gia công đi qua ở tốc độ tiến dao thông thường.

Đối với mục tiêu 15mm đi qua mặt cảm biến trên băng tải với tốc độ 1 m/s, 300Hz cung cấp khoảng bốn chu kỳ phát hiện trong quá trình mục tiêu đi qua — đủ để phát hiện cạnh đáng tin cậy và chuyển mạch đầu ra ổn định.

Dòng tải tối đa 200mA bao gồm các tải đầu vào PLC tiêu chuẩn (thường là 5–20mA), các cuộn dây relay nhỏ (20–100mA) và đèn báo trực tiếp. Các tải tiêu thụ nhiều hơn 200mA yêu cầu một relay trung gian thay vì kết nối trực tiếp với đầu ra cảm biến.

Câu hỏi thường gặp

Q1: Bi15-M30-AP6X có giống Bi15-M30-AP6X-H1141 không?

Hậu tố H1141 xác định biến thể cáp và đầu nối cụ thể. Bi15-M30-AP6X là mã bộ phận cơ bản mô tả thông số kỹ thuật điện và cơ khí của cảm biến: phát hiện 15mm, M30, PNP NO, 10–30V DC.

Chỉ định H1141 chỉ định phiên bản cáp cụ thể — trong trường hợp này là cáp dài 2 mét được lắp ráp sẵn. Cả hai đều đề cập đến cùng một thiết kế cảm biến.

Khi đặt hàng, hãy xác nhận mã bộ phận đầy đủ bao gồm hậu tố cáp/đầu nối để đảm bảo kiểu kết nối chính xác cho cài đặt của bạn.

Q2: Bi15-M30-AP6X có thể phát hiện mục tiêu bằng thép không gỉ hoặc nhôm không?

Có, với khoảng cách phát hiện hiệu quả giảm. Cảm biến cảm ứng phản ứng với tất cả các kim loại dẫn điện, nhưng khoảng cách phát hiện được đánh giá cho các mục tiêu sắt từ tiêu chuẩn.

Đối với thép không gỉ, khoảng cách hiệu quả thường là 60–80% so với sắt; đối với nhôm và đồng thau, nó giảm xuống khoảng 30–50%. Nếu mục tiêu được phát hiện là kim loại màu, hãy xác minh khoảng cách phát hiện có thể đạt được cho vật liệu đó từ dữ liệu hệ số hiệu chỉnh của Turck và điều chỉnh vị trí lắp đặt cho phù hợp.

Q3: Sự khác biệt giữa Bi15-M30-AP6X (lắp chìm) và cảm biến M30 không chìm có khoảng cách phát hiện 15mm là gì?

Một cảm biến M30 không chìm (không được che chắn) phát trường điện từ của nó vượt ra ngoài mặt cảm biến và sang hai bên, điều này cung cấp khoảng cách phát hiện lớn hơn cho kích thước thân máy nhất định nhưng không thể lắp đặt bao quanh bởi kim loại — kim loại xung quanh hấp thụ trường và làm giảm hoặc loại bỏ khả năng phát hiện.

Thiết kế lắp chìm của Bi15-M30-AP6X tập trung trường về phía trước, cho phép lắp đặt giá đỡ kim loại với chi phí giới hạn khoảng cách phát hiện ở 15mm thay vì 20–22mm mà cảm biến M30 không được che chắn có thể đạt được trong không khí mở.

Q4: Đèn báo LED — nó chỉ báo điều gì?

Đèn LED đơn trên Bi15-M30-AP6X sáng khi đầu ra ở trạng thái hoạt động (BẬT) — mục tiêu được phát hiện, transistor đầu ra đang dẫn điện.

Đây là đèn báo trạng thái đầu ra, không phải đèn báo nguồn. Đèn LED sáng xác nhận cả mục tiêu nằm trong trường phát hiện và đầu ra đang dẫn điện — hữu ích cho việc xác minh cài đặt và khắc phục sự cố nhanh chóng trên máy đang hoạt động mà không cần vôn kế riêng biệt.

Q5: Bi15-M30-AP6X bao gồm những mạch bảo vệ nào?

Các cảm biến tiệm cận cảm ứng dòng Bi của Turck bao gồm bảo vệ chống đảo cực nguồn cấp và ngắn mạch đầu ra — cảm biến sẽ không bị hỏng do dây đầu ra bị ngắn mạch tạm thời với điểm chung hoặc do sai cực nguồn trong quá trình lắp đặt.

Các biện pháp bảo vệ này giảm thiểu rủi ro lỗi lắp đặt và loại bỏ nhu cầu về các bộ phận bảo vệ nối tiếp bên ngoài trong dây điện máy tiêu chuẩn. Ngắn mạch liên tục hoặc đảo cực liên tục vượt quá khả năng chịu quá độ của cảm biến sẽ gây hỏng, vì vậy hãy khắc phục lỗi dây điện kịp thời.
