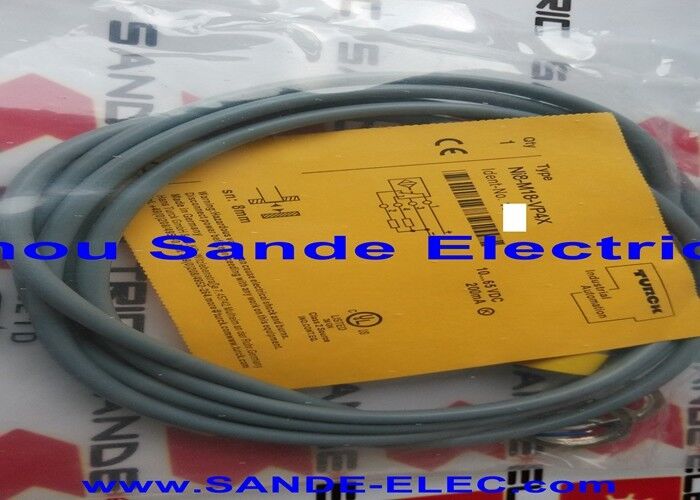

NI8-M18-VP4X-H1141 là cảm biến tiệm cận cảm ứng M18 được thiết kế cho việc phát hiện kim loại trong công nghiệp, nơi yêu cầu thân hình trụ ren, dây nối và đầu ra PNP thay đổi.
Dữ liệu được công bố của Turck xác định đây là cảm biến cảm ứng M18 x 1 dạng ren với đầu ra PNP bổ sung 4 dây, đầu nối M12 và điện áp hoạt động từ 10 đến 65 VDC, điều này làm cho nó trở thành một lựa chọn linh hoạt cho các nhà chế tạo máy, kỹ sư điều khiển và đội bảo trì làm việc trên các tiêu chuẩn điều khiển DC khác nhau.
Một trong những điểm mạnh thực tế hơn của mẫu này là tính linh hoạt về điện.
Dải hoạt động rộng 10 đến 65 VDC và đầu ra PNP thay đổi cho phép cảm biến phù hợp với nhiều môi trường điều khiển hơn so với một công tắc tiệm cận cơ bản có điện áp hẹp.
Trong công việc tự động hóa thực tế, điều đó có thể đơn giản hóa việc lập kế hoạch phụ tùng và làm cho mẫu này dễ sử dụng hơn trong các máy có sơ đồ cung cấp hoặc yêu cầu giao diện khác nhau.
Về mặt cơ khí, NI8-M18-VP4X-H1141 sử dụng vỏ bằng đồng thau mạ crôm, định dạng ren M18 và đầu nối đực M12, mang lại cho nó một cấu hình công nghiệp quen thuộc để lắp đặt và thay thế.
Kết hợp với tần số chuyển mạch 0,5 kHz, bảo vệ chống phân cực ngược và đứt dây, cùng dải nhiệt độ hoạt động môi trường từ -25 đến +70 °C, rõ ràng là nó được thiết kế cho việc sử dụng trong nhà máy mạnh mẽ chứ không phải cho việc phát hiện tải nhẹ.
| Thông số | Giá trị |
|---|---|
| Mẫu | NI8-M18-VP4X-H1141 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng |
| Thiết kế | Thân ren, M18 x 1 |
| Vật liệu vỏ | Đồng thau mạ crôm |
| Vật liệu vùng hoạt động | PA12-GF30 |
| Chức năng đầu ra | 4 dây, tiếp điểm bổ sung, PNP |
| Điện áp hoạt động | 10 ... 65 VDC |
| Nhiễu gợn sóng | ≤ 10% UBmax |
| Dòng hoạt động định mức | ≤ 200 mA |
| Dòng không tải | ≤ 15 mA |
| Dòng dư | ≤ 0.1 mA |
| Sụt áp tại Ie | ≤ 1.8 V |
| Tần số chuyển mạch | 0.5 kHz |
| Loại kết nối | Đầu nối đực M12 x 1 |
| Nhiệt độ môi trường | -25 ... +70 °C |
| Chức năng bảo vệ | Ngắn mạch, đứt dây, phân cực ngược |
| Chiều dài | 52 mm |
Một lý do chính để chọn mẫu này là dải hoạt động DC rộng của nó. Nhiều cảm biến tiệm cận bị giới hạn ở dải điện áp hẹp hơn nhiều, nhưng NI8-M18-VP4X-H1141 có thể hoạt động từ 10 đến 65 VDC.
Trong thực tế, điều đó làm cho nó hữu ích trong các thiết bị có tiêu chuẩn DC khác nhau, nơi sự linh hoạt khi thay thế quan trọng, hoặc nơi thiết kế máy đã sử dụng kiến trúc cung cấp DC rộng hơn.
Đầu ra PNP bổ sung còn mang lại giá trị hơn nữa vì nó mang lại cho nhà thiết kế điều khiển sự linh hoạt hơn so với đầu ra trạng thái đơn giản. Trong các ứng dụng thực tế, điều đó có thể hữu ích khi logic máy cần xử lý tín hiệu linh hoạt hơn hoặc khi cảm biến phải phù hợp với sơ đồ giao diện mong đợi cấu trúc đầu ra kiểu thay đổi.
Vỏ ren M18 giúp mẫu này dễ dàng tích hợp vào các giá đỡ và lỗ lắp tiêu chuẩn công nghiệp. Điều đó quan trọng vì việc thay thế cảm biến tiệm cận thường được thúc đẩy bởi khả năng tương thích lắp đặt cũng như thông số kỹ thuật điện.
Thân M18 quen thuộc và đầu nối M12 làm cho NI8-M18-VP4X-H1141 trở nên thiết thực cho cả việc sử dụng OEM và thay thế tại hiện trường trong các thiết bị hiện có.
Các tính năng bảo vệ của nó cũng hỗ trợ dịch vụ công nghiệp thực tế. Dữ liệu được công bố liệt kê bảo vệ ngắn mạch, bảo vệ hoàn toàn đứt dây và phân cực ngược, và dải nhiệt độ hoạt động lên đến +70 °C.
Đó chính xác là những đặc điểm quan trọng trong môi trường nhà máy, nơi cảm biến phải tiếp tục hoạt động đáng tin cậy dưới áp lực điện và cơ học thông thường.
Q1: NI8-M18-VP4X-H1141 phù hợp nhất với loại ứng dụng nào?
Nó phù hợp nhất cho việc phát hiện kim loại công nghiệp nói chung, nơi cần một cảm biến ren M18 với lắp đặt bằng đầu nối và khả năng cung cấp DC linh hoạt.
Các ứng dụng điển hình bao gồm phát hiện vị trí máy, phát hiện sự hiện diện của bộ phận, cơ cấu truyền động và công việc thay thế trong các hệ thống điều khiển chạy bằng DC.
Q2: Tại sao dải 10 đến 65 VDC lại quan trọng trong sử dụng thực tế?
Dải DC rộng mang lại cho cảm biến sự linh hoạt trong ứng dụng hơn nhiều công tắc tiệm cận tiêu chuẩn. Trong thực tế, điều đó có thể giúp dễ dàng sử dụng trên các nền tảng máy khác nhau, giảm sự biến đổi phụ tùng và hỗ trợ công việc nâng cấp, nơi nguồn cung cấp điều khiển có thể không khớp với thiết bị chỉ có điện áp thấp hẹp.
Q3: Lợi ích thực tế của đầu ra PNP bổ sung là gì?
Đầu ra PNP bổ sung mang lại cho hệ thống điều khiển các tùy chọn tín hiệu linh hoạt hơn đầu ra trạng thái đơn giản.
Điều đó có thể giúp kỹ sư khớp cảm biến dễ dàng hơn với logic nhận và hỗ trợ các ứng dụng mà việc lựa chọn trạng thái đầu ra quan trọng trong trình tự máy.
Q4: Cảm biến này có phù hợp với môi trường nhà máy khắc nghiệt không?
Có. Các thông số kỹ thuật được công bố của nó bao gồm vỏ bằng đồng thau mạ crôm, đầu nối M12, bảo vệ ngắn mạch, bảo vệ đứt dây và phân cực ngược, và hoạt động từ -25 đến +70 °C. Tất cả những điều này đều là những đặc điểm liên quan đến dịch vụ công nghiệp.
Q5: Người mua nên xác minh điều gì trước khi đặt hàng thay thế?
Người mua nên xác nhận loại đầu ra, dải cung cấp, định dạng ren M18, kiểu đầu nối và logic điều khiển cần thiết.
Đối với công việc thay thế, điều quan trọng là phải kiểm tra xem hệ thống ban đầu có phụ thuộc vào đầu ra PNP bổ sung hay không thay vì cảm biến tiệm cận đầu ra đơn giản hơn.
