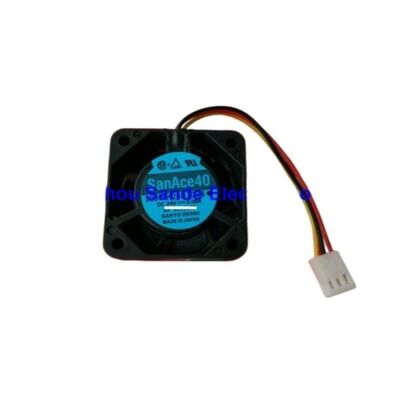

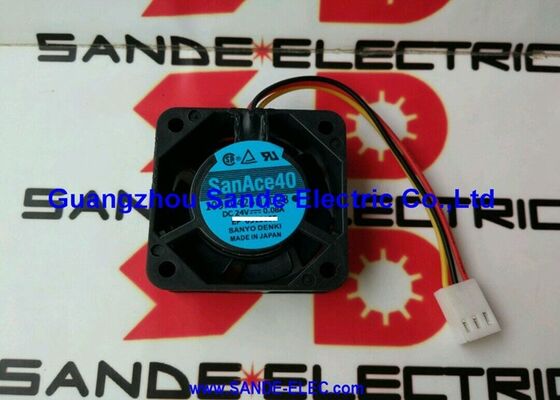

Sanyo quạt làm mát gốc 109P0424H7D28 1O9PO424H7D28

109P0424H7D28. Sanyo Denki San Ace 40 Fan 40×40×15mm / 24V / 7700 RPM / 6.34 CFM / 28 dB / 3-Pin / PLC Inverter làm mát

San Ace 40 Slim tốc độ cao ở độ sâu 15mm

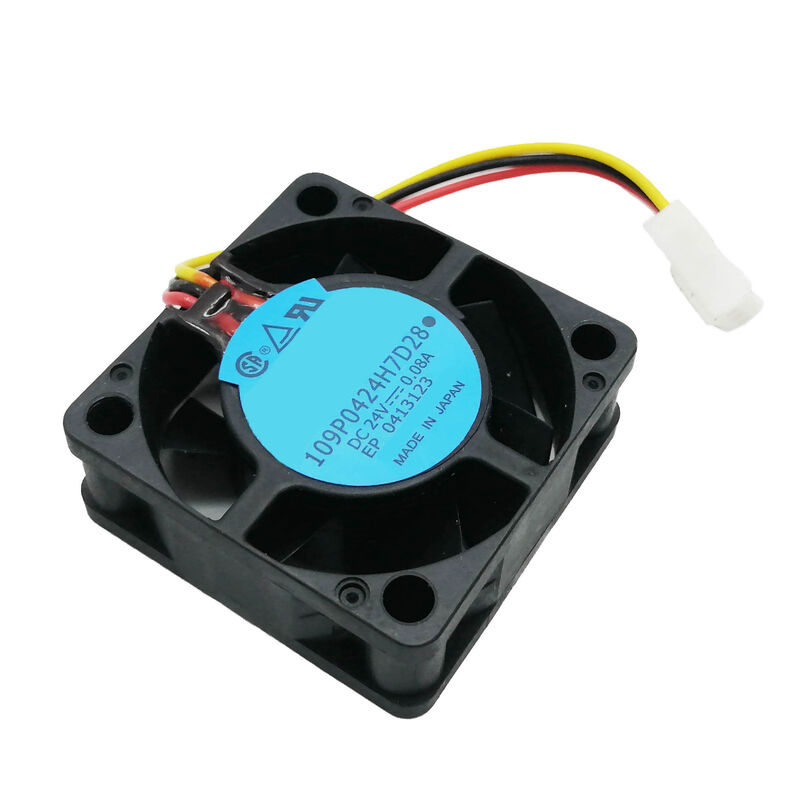

109P0424H7D28 là một quạt trục mỏng 40×40×15mm từ dòng Sanyo Denki San Ace 40 phiên bản độ sâu 15mm của gia đình quạt 40mm, cung cấp 6,34 CFM với 7,700 vòng/giờ từ nguồn cung cấp 24V.Máy quạt nhỏ gọn này được sử dụng rộng rãi trong điện tử điều khiển công nghiệp: Các vỏ PLC, biến tần, ổ servo và các mô-đun điều khiển CNC nơi mà một quạt tiêu chuẩn 20mm hoặc 25mm sâu 40mm vượt quá khoang gắn sẵn.

Ở mức 28 dB (((A) và chỉ 0.08A,109P0424H7D28 kết hợp làm mát hiệu quả với hoạt động yên tĩnh và tải lượng điện tối thiểu tính chất làm cho nó tương thích với ngân sách dòng 24V chặt chẽ của bộ điều khiển công nghiệp nhỏ gọn.

Các thông số kỹ thuật chính

Tại sao 7,700 rpm cho một Fan Slim 40mm

Chiều kính 40mm là nhỏ, lưỡi dao nhỏ hơn di chuyển ít không khí mỗi vòng quay hơn lưỡi dao lớn hơn.700 RPM ️ nhanh hơn đáng kể so với quạt 80mm hoặc 120mmỞ tốc độ này, quạt 40mm tạo ra áp suất tĩnh và tốc độ lưu lượng không khí cần thiết để làm mát các thành phần gắn trên PCB ở khoảng cách gần.

Độ sâu mỏng 15mm còn hạn chế hình học lưỡi: bánh xe hẹp có khoảng trục nhỏ hơn để làm việc.34 CFM đầu ra mặc dù giảm chiều dài dây kẹp so với một quạt 40mm sâu 20mm hoặc 25mm.

Ứng dụng

PLC làm mát:Các quạt mỏng 40mm trong khung PLC, vị trí làm mát mặt sau, và vỏ mô-đun CPU. Độ sâu 15mm phù hợp trong khoang nhà PLC quá nông cho các quạt độ sâu 20mm tiêu chuẩn.

Máy biến đổi công nghiệp:Làm mát gắn bảng cho các mô-đun VFD nhỏ gọn và khởi động mềm khi vị trí gắn quạt bên trong hạn chế độ sâu quạt có sẵn.

Các mô-đun điều khiển CNC:Điện tử điều khiển CNC nhỏ gọn, thẻ điều khiển trục và mô-đun hiển thị HMI sử dụng quạt làm mát mỏng 40mm.

Thiết bị máy chủ và mạng:Thiết bị kệ 1U và 2U nơi các hạn chế về chiều cao hạn chế độ sâu khoang quạt đến 15mm 109P0424H7D28 cung cấp hiệu suất quạt lớp máy chủ trong yếu tố hình dạng mỏng.

Câu hỏi thường gặp

Q1: Làm thế nào để 109P0424H7D28 (15mm độ sâu) so sánh với 109P0424H6D14 (20mm độ sâu) trong cùng một lớp điện áp 40mm?

Phiên bản mỏng 15mm (H7D28) chạy ở tốc độ quay cao hơn (7,700 so với thấp hơn cho loạt H6D) để bù đắp cho độ sâu lưỡi dao nông hơn cung cấp luồng không khí tương đương trong một gói nông hơn 5mm.H6D14 với độ sâu 20mm cung cấp một chút lưu lượng không khí nhiều hơn ở RPM thấp hơn. Chọn dựa trên độ sâu gắn sẵn: nếu có khoảng cách 20mm, H6D14 cung cấp lưu lượng không khí nhiều hơn ở tốc độ thấp hơn; nếu chỉ có 15mm, H7D28 là lựa chọn chính xác.

Q2: Chức năng kết nối 3 chân trên 109P0424H7D28 là gì?

Bộ kết nối 3 chân mang: Pin 1 negative (đất), Pin 2 positive (năng lượng 24V), Pin 3 tachometer hoặc đầu ra tín hiệu rotor bị khóa để giám sát tốc độ quạt.Các chân thứ ba cho phép hệ thống chủ (PLC, ổ đĩa hoặc bộ điều khiển) để theo dõi xem quạt có chạy ở tốc độ chính xác không, cho phép phát hiện lỗi quạt trước khi nhiệt độ quá cao xảy ra.

Câu 3: 109P0424H7D28 có thể hoạt động từ nguồn 12V không?

Điện áp định giá là 24V DC. Ở 12V, quạt chạy ở khoảng 50% RPM định giá (~ 3,850 RPM) với dòng không khí giảm theo tỷ lệ.Sanyo Denki chỉ định điện áp hoạt động tối thiểu ️ xác nhận từ trang dữ liệu 109P0424H7D28 liệu 12V có nằm trong phạm vi hoạt động cho phép khôngĐối với các ứng dụng đòi hỏi hiệu suất 7,700 rpm, một nguồn cung cấp 24V là cần thiết.

Q4: Loại vòng bi nào được sử dụng bởi 109P0424H7D28 và nó ảnh hưởng đến định hướng lắp đặt như thế nào?

Dòng San Ace 40 sử dụng cấu trúc vòng bi hình quả cầu phù hợp với bất kỳ định hướng lắp đặt nào bao gồm lắp đặt dọc, ngang hoặc đảo ngược.Vòng bi quả giữ dầu bôi trơn bất kể hướng quạt, không giống như vòng bi mang mà thường bị giới hạn ở các vị trí gắn cụ thể.Sự linh hoạt định hướng này đơn giản hóa việc lắp đặt trong thiết bị công nghiệp nơi mà quạt có thể cần phải lắp đặt ở các vị trí không chuẩn.
