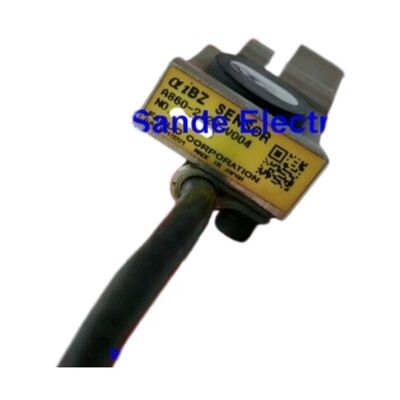

FANUC Sensor A860-2120-V004 A8602120V004 A860-2120-V004

FANUC A860-2120-V004. Alpha i BZ đầu cảm biến Spindle tốc độ và vị trí phản hồi, không có vòng đắp

Số phần:A860-2120-V004

Đề xuất:A8602120V004

Nhà sản xuất:FANUC Ltd. (Nhật Bản)

Loại sản phẩm:Đầu cảm biến Alpha i BZ ∆ cảm biến mã hóa trục (loại AiBZ)

Tốc độ và vị trí của trục tại nguồn

A860-2120-V004 là đầu cảm biến Alpha i BZ (AiBZ) cho dòng động cơ xoắn mạch biến đổi tích hợp của FANUC.Bộ cảm biến từ tính này phát hiện tốc độ quay của động cơ trục và vị trí góc trực tiếp từ vòng răng trên rotor của động cơ. Các tín hiệu phát hiện được cung cấp cho thuật toán điều khiển vòng lặp đóng của bộ khuếch đại trục và cũng cung cấp dữ liệu vị trí mà CNC sử dụng cho các chức năng định hướng trục, điều khiển trục C,và khớp cứng.

Cảm biến BZ hoạt động theo hiệu ứng Hall hoặc nguyên tắc cảm ứng từ tính.răng bánh răng đi qua đầu cảm biến và tạo ra một tín hiệu xung tỷ lệ thuận với tốc độ quay và hướngBộ cảm biến (dịch bản V004) được cung cấp với cáp và đầu nối của nó nhưng không có vòng gắn.Nhẫn gắn kết là một thành phần riêng biệt giữ đầu cảm biến ở vị trí quang chiếu chính xác so với vòng bánh răng nếu vòng gắn gốc không bị hư hại, nó có thể được sử dụng lại với đầu cảm biến mới.

Dòng A860-2120 bao gồm nhiều biến thể (V001, V002, V003, V004, V005, V007, V013) bao gồm các cấu hình động cơ và hình học gắn khác nhau.V004 phục vụ một biến thể động cơ trục cụ thểXác nhận biến thể được cài đặt từ nhãn của cảm biến trước khi đặt hàng.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: CNC cho thấy báo động mã hóa trục AL-24 hoặc AL-73. Có thể A860-2120-V004 là nguyên nhân?

AL-24 (sự lệch tốc độ) và AL-73 (sự cố cảm biến) trên trục trục là các báo động phổ biến nhất liên quan đến cảm biến BZ bị hỏng.kiểm tra cáp cảm biến cho thiệt hại và xác minh các đầu nối cảm biến được hoàn toàn ngồi tại cổng BZ của bộ khuếch đại trục. bụi từ tích lũy trên răng bánh răng cũng gây ra lỗi phát hiện

Q2: Vòng gắn được mô tả là "không bao gồm".

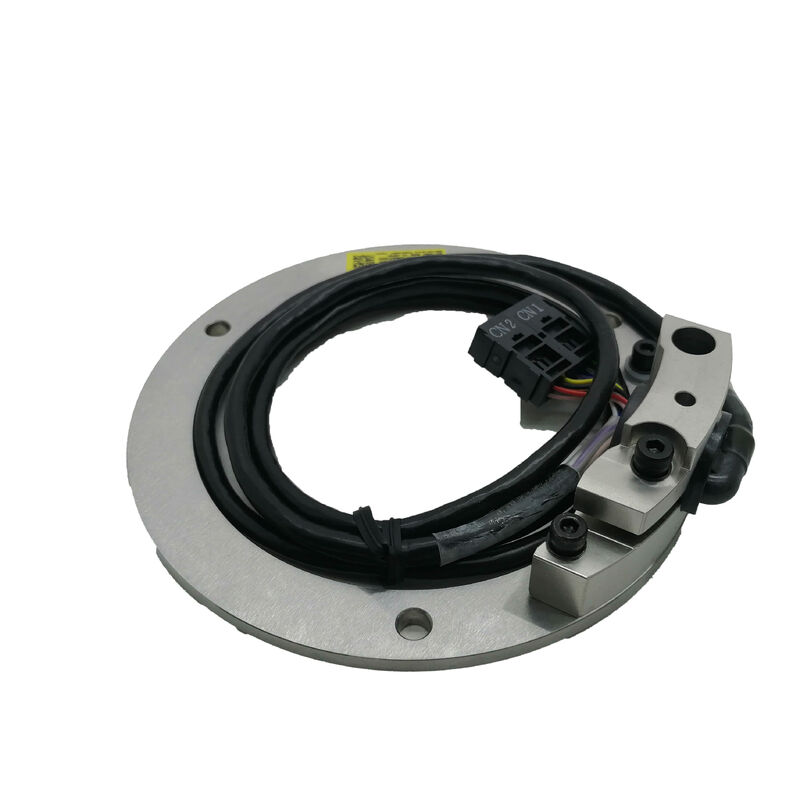

Vòng gắn đặt đầu cảm biến ở khoảng trống không khí chính xác trên vòng bánh răng xoắn khoảng trống này rất quan trọng cho việc tạo tín hiệu đáng tin cậy.nó có thể được sử dụng lại với đầu cảm biến thay thế V004Nếu vòng gắn bị hư hỏng hoặc thiếu, nó phải được mua riêng biệt từ cùng một loạt A860-2120.

Q3: Làm thế nào để thiết lập khoảng cách không khí cảm biến BZ đúng sau khi cài đặt?

Khoảng cách không khí giữa đầu cảm biến và bề mặt vòng bánh răng được thiết lập bằng cách sử dụng nút cơ học của vòng lắp đặt. Sau khi lắp đặt, hãy kiểm tra cáp cảm biến được định tuyến mà không bị cong sắc nét.Điện vào trục và xác nhận tín hiệu BZ có mặt trên màn hình chẩn đoán của bộ khuếch đại trụcNếu bộ khuếch đại trục không hiển thị tín hiệu BZ, kiểm tra lại khoảng cách không khí và chỗ ngồi kết nối.

Q4: bụi từ được đề cập như một nguyên nhân tiềm năng của lỗi phát hiện.

Có động cơ trục tích hợp trong môi trường gia công bị phơi nhiễm với kim loại và sương mù chất làm mát.Các hạt sắt được mang trong chất làm mát có thể tích tụ trên vòng bánh răng của rotor và can thiệp vào cảm biến phát hiện từ tínhLàm sạch định kỳ khu vực vòng bánh răng bằng không khí nén là một bước bảo trì phòng ngừa được khuyến cáo trên máy có sản xuất swarf đáng kể.

Q5: Sự khác biệt giữa A860-2120-V004 và các biến thể V001, V002, V003 là gì?

Sự phụ thuộc số V xác định các cấu hình vật lý khác nhau: chiều dài cáp, loại đầu nối hoặc sự khác biệt về hình học gắn kết phù hợp với các biến thể động cơ trục cụ thể.Tất cả chúng đều thực hiện cùng một chức năng cảm biến tốc độ và vị trí AiBZLuôn luôn xác nhận biến thể được cài đặt từ nhãn của bộ cảm biến trước khi đặt hàng.
