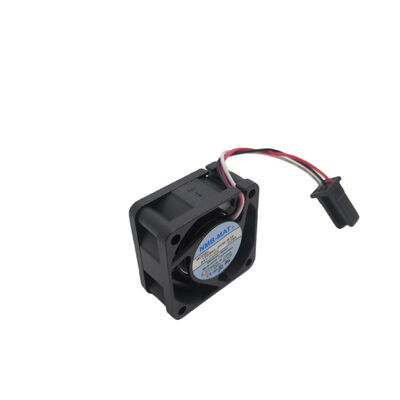

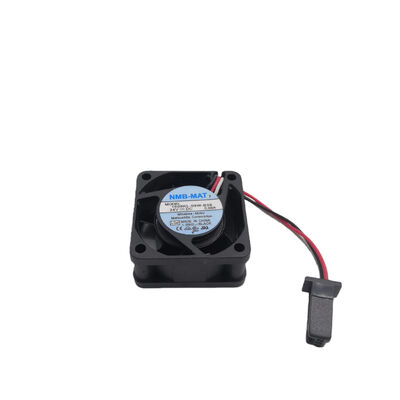

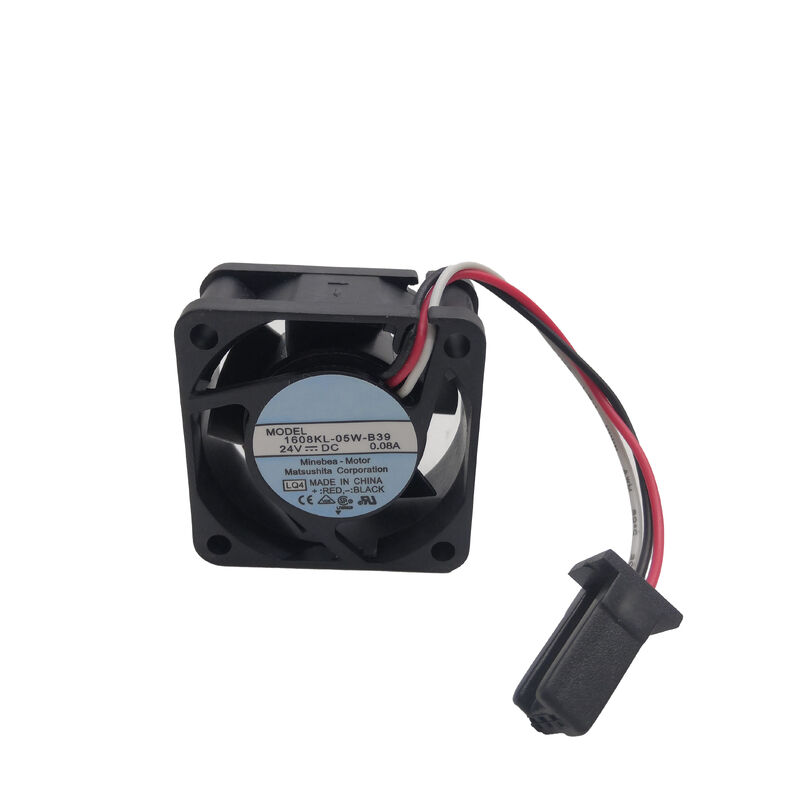

Minebea NMB-MAT Fan 1608KL-05W-B39 1608KL05WB39

1608KL-05W-B39 | Quạt DC NMB Minebea 40mm — 24V / 7,4 CFM / 6500 RPM / 25,5 dB / 3 dây / FANUC A90L-0001-0510

Quạt FANUC NMB 40mm — Cùng thân máy, đầu nối khác với B59

1608KL-05W-B39 là quạt hướng trục DC 40×40×20mm của NMB có chung thông số kỹ thuật cốt lõi với 1608KL-05W-B59 — cùng thân quạt, cùng nguồn điện 24V, cùng tốc độ 6500 vòng/phút, cùng luồng khí 7,4 CFM và cùng đầu ra cảm biến rôto khóa 3 dây. Sự khác biệt là ở đầu nối: hậu tố B39 xác định vỏ đầu nối khác ở đầu dây của quạt so với biến thể hậu tố B59.

Sự khác biệt về đầu nối này xác định số lắp ráp FANUC nào mà quạt tương thích với: 1608KL-05W-B39 ánh xạ tới FANUC A90L-0001-0510, trong khi 1608KL-05W-B59 ánh xạ tới A90L-0001-0528. Cả hai đều phục vụ các vị trí làm mát 40mm trong thiết bị CNC FANUC - các loại mô-đun khác nhau yêu cầu đầu nối phù hợp cụ thể.

Thông số kỹ thuật chính

Đầu nối B39 và Đầu nối B59 - Cách phân biệt chúng

Hậu tố B trong cách đặt tên quạt của NMB xác định cấu hình đầu nối và cụm dây - cụ thể là loại vỏ đầu nối và chiều dài dây:

Đầu nối B39:Biến thể B39 sử dụng định dạng đầu nối tương thích với cụm quạt FANUC A90L-0001-0510 - loại vỏ cụ thể đi kèm với ổ cắm đầu nối quạt trên mô-đun FANUC tương ứng.

Đầu nối B59:Biến thể B59 sử dụng vỏ đầu nối khác, tương thích với cụm FANUC A90L-0001-0528.

Cả hai đầu nối đều giữ được 3 dây; cả hai đều kết hợp với ổ cắm quạt 3 chân. Sự khác biệt là hình dạng vỏ và cơ cấu chốt - cả hai không thể sử dụng thay thế cho nhau. Xác nhận số lắp ráp FANUC nào mà quạt bị lỗi mang theo từ nhãn của mô-đun hoặc hướng dẫn sử dụng dịch vụ trước khi đặt hàng.

Ứng dụng

Làm mát mô-đun CNC FANUC:Thay thế trực tiếp trong bộ điều khiển CNC FANUC và bộ hiển thị tham chiếu A90L-0001-0510 — các ứng dụng tương tự như biến thể B59 nhưng dành cho các mô-đun yêu cầu đầu nối B39.

Làm mát bên trong mô-đun điều khiển và servo FANUC:Quạt 40mm trong bộ điều khiển servo nhỏ gọn và thẻ giao diện CNC — hệ số dạng nhỏ giúp làm mát các vị trí PCB cụ thể và các bộ phận sinh nhiệt ở cự ly gần.

Vỏ điện tử công nghiệp:Các vị trí quạt nhỏ gọn được cấp nguồn 24V trong bộ điều khiển tự động hóa, bảng cấp nguồn và thiết bị điện tử điều khiển nhúng trong đó định dạng lắp sẵn có 40mm.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác nhận xem mô-đun FANUC của tôi có yêu cầu 1608KL-05W-B39 (B39) hay 1608KL-05W-B59 (B59) không?

Kiểm tra số lắp ráp FANUC trên nhãn của quạt bị hỏng hoặc tài liệu lắp ráp quạt của mô-đun: A90L-0001-0510 yêu cầu B39; A90L-0001-0528 yêu cầu B59. Nếu không đọc được nhãn quạt, hãy xác nhận từ sổ tay hướng dẫn sử dụng phụ tùng FANUC của mô-đun cụ thể hoặc tài liệu bảo trì xem số lắp ráp được chỉ định.

Câu hỏi 2: Sự khác biệt thực tế về hiệu suất giữa 1608KL-05W-B39 và 1608KL-05W-B59 là gì?

Không có - cả hai quạt đều có thông số điện giống nhau: 24V DC, 7,4 CFM, 6500 RPM, 25,5 dB(A), 42,2 Pa, tuổi thọ 50.000 giờ, cảm biến rôto khóa 3 dây. Ký hiệu B39 và B59 chỉ cho biết loại đầu nối. Hiệu suất làm mát của cả hai biến thể đều giống hệt nhau; chỉ có giao diện kết nối là khác nhau.

Câu 3: 1608KL-05W-B39 có tính năng bảo vệ tự động khởi động lại không?

Cơ chế bảo vệ rôto bị khóa của NMB trong dòng 1608KL giúp ngăn ngừa hiện tượng cháy động cơ khi quạt bị chặn nhưng không tự động khởi động lại — quạt yêu cầu phải giải quyết tình trạng ngừng hoạt động (loại bỏ tắc nghẽn) và xoay vòng điện áp nguồn để khởi động lại. Trong các hệ thống FANUC, mạch bảo vệ mô-đun thường tắt nguồn cung cấp quạt khi phát hiện cảnh báo ngừng hoạt động, sau đó khởi động lại ở chu kỳ cấp nguồn tiếp theo. Xác nhận hành vi quản lý nguồn quạt của mô-đun FANUC cụ thể từ hướng dẫn sử dụng dịch vụ của mô-đun.

Câu hỏi 4: Khoảng thời gian bảo trì nào được khuyến nghị cho 1608KL-05W-B39 trong dịch vụ FANUC CNC?

FANUC thường khuyến nghị kiểm tra và thay thế quạt định kỳ theo chu kỳ bảo trì định kỳ — thường là 3–5 năm hoặc 20.000–30.000 giờ hoạt động, tùy thuộc vào mô-đun cụ thể và môi trường vận hành. Môi trường bụi bẩn hoặc nhiễm dầu làm tăng tốc độ mài mòn ổ trục và ô nhiễm vòng bi, rút ​​​​ngắn tuổi thọ dịch vụ xuống dưới thông số kỹ thuật L10 50.000 giờ. Vệ sinh bằng khí nén hàng năm các bề mặt quạt có thể tiếp cận (khi thiết bị đã tắt nguồn) giúp kéo dài tuổi thọ sử dụng bằng cách giảm tải nhiệt do tích tụ bụi.
