| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | Minebea |
| Chứng nhận | CE ROHS |
| Số mô hình | 3106KL-05W-B59 |

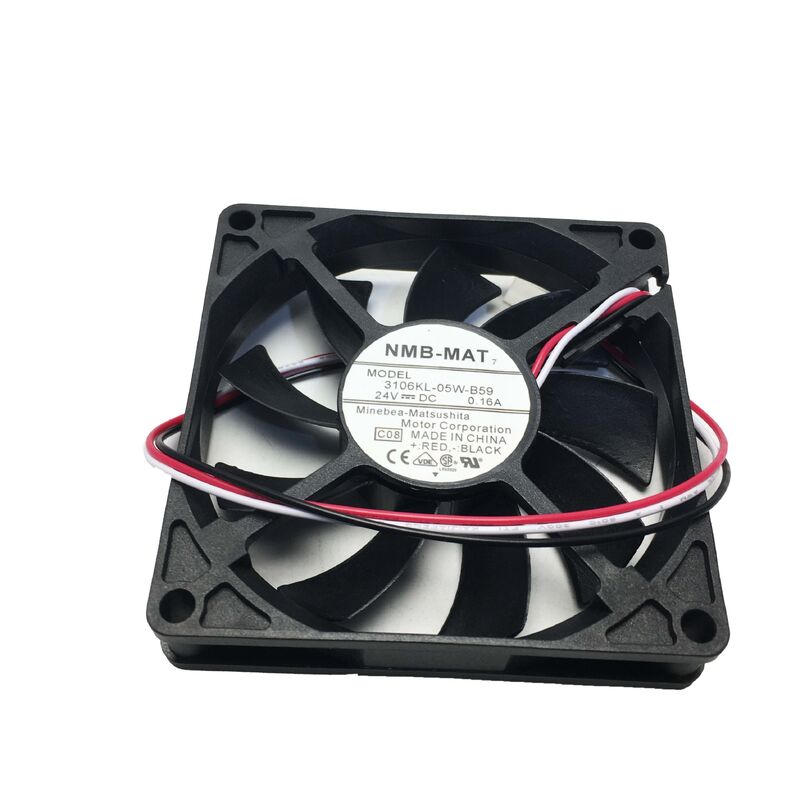

3106KL-05W-B59 là quạt hướng trục DC mỏng 80×80×15mm của NMB Technologies — một trong những nhà sản xuất quạt được công nhận nhất trong ngành. Độ sâu mỏng 15 mm khiến chiếc quạt này trở thành sự lựa chọn tiêu chuẩn cho các vị trí bảng điều khiển nông, khung viễn thông, phần cứng máy chủ và thiết bị công nghiệp nơi quạt 80 mm sâu 25 mm hoặc 38 mm tiêu chuẩn vượt quá độ sâu lắp sẵn có.
Con số nổi bật của chiếc quạt này là tuổi thọ sử dụng của nó: 70.000 giờ (L10 ở 25°C), một con số đặc biệt đối với quạt công nghiệp 80mm. Khi hoạt động liên tục 24/7, điều này tương ứng với khoảng 8 năm hoạt động không có lỗi về mặt lý thuyết — một thông số kỹ thuật liên quan trực tiếp đến thiết bị công nghiệp chạy liên tục mà không cần bảo trì định kỳ.
| tham số | Giá trị |
|---|---|
| Kích thước | 80×80×15mm |
| Điện áp | 24V DC |
| Phạm vi hoạt động | 10V – 27,6V |
| Hiện hành | 0,12A – 0,16A |
| Luồng khí | 32,8 CFM (0,93 m³/phút) |
| Áp suất tĩnh | 30 ngày |
| Tốc độ | 3000 vòng/phút |
| Tiếng ồn | 34dB(A) |
| mang | Vòng bi |
| Cuộc sống L10 | 70.000 giờ @ 25°C |
| Dây điện | 3 |
| Tham chiếu FANUC. | A90L-0001-0422 |
Dây thứ ba cung cấp đầu ra cảm biến rôto bị khóa - cho phép hệ thống máy chủ giám sát hoạt động của quạt:
Trong hệ thống FANUC:Bộ điều khiển và bộ khuếch đại CNC FANUC với tham chiếu quạt A90L-0001-0422 giám sát tín hiệu tốc độ dây thứ ba. Khi tín hiệu giảm xuống 0 (quạt ngừng hoạt động), bộ điều khiển sẽ tạo ra cảnh báo lỗi quạt — cảnh báo cho người vận hành trước khi nhiệt tăng đến mức tới hạn.
Trong thiết bị công nghiệp không phải FANUC:Bất kỳ hệ thống nào có đầu vào máy đo tốc độ quạt đều có thể giám sát đầu ra tốc độ của 3106KL-05W-B59 để theo dõi tình trạng quạt. Dây thứ ba cũng có thể không được kết nối trong các ứng dụng 2 dây không cần giám sát lỗi.
Làm mát bộ khuếch đại servo dòng FANUC Alpha:Thay thế quạt làm mát bên trong trong Mô-đun bộ khuếch đại servo dòng FANUC Alpha (SAM), Mô-đun bộ khuếch đại trục chính (SPM) và Mô-đun cung cấp điện (PSM) - duy trì điều kiện nhiệt trong các mô-đun truyền động CNC chu kỳ cao này.
Thiết bị viễn thông công nghiệp:Vị trí quạt nông 80mm trong thiết bị giá đỡ viễn thông, thiết bị điện tử trạm gốc và phần cứng mạng cấp nhà cung cấp dịch vụ.
Tủ dẫn động máy công cụ CNC:Làm mát mô-đun mục tiêu trong vỏ ổ đĩa — độ sâu 15mm mỏng phù hợp với các vị trí lắp 80mm tiêu chuẩn trong vỏ ổ đĩa nhỏ gọn.
Câu hỏi 1: Mã cảnh báo FANUC là gì khi 3106KL-05W-B59 (A90L-0001-0422) bị lỗi?
Các mô-đun bộ khuếch đại servo FANUC tạo ra cảnh báo SV0430 (quạt dừng) hoặc cảnh báo quá nhiệt của bộ khuếch đại khi quạt làm mát bị lỗi. Quạt A90L-0001-0422 trong mô-đun servo dòng Alpha trực tiếp kích hoạt bảo vệ bộ khuếch đại — khả năng làm mát bị suy giảm do quạt hỏng thường xuất hiện trước cảnh báo với các cảnh báo quá nhiệt không liên tục ở mức tải cao trước khi quạt hỏng hoàn toàn.
Câu hỏi 2: 3106KL-05W-B59 có thân quạt giống với Panaflo FBK08T24HS không?
Có — Quạt A90L-0001-0422 của FANUC có nguồn gốc từ cả NMB (3106KL-05W-B59) và Panaflo (FBK08T24HS). Cả hai đều là quạt 24V DC 80×80×15mm với đầu ra rôto khóa 3 dây, phục vụ cùng các vị trí mô-đun FANUC. Phiên bản của nhà sản xuất có thể được chấp nhận để thay thế; xác nhận đầu nối khớp với đầu nối quạt của mô-đun FANUC cụ thể trước khi lắp đặt.
Câu hỏi 3: 3106KL-05W-B59 (80mm) so với 1608KL-05W-B59 (40mm) trong hệ sinh thái làm mát FANUC như thế nào?
Cả hai đều là quạt DC mỏng NMB có cảm biến rôto khóa 3 dây cho hệ thống FANUC — 3106KL-05W-B59 là biến thể 80mm (32,8 CFM, FANUC A90L-0001-0422) và 1608KL-05W-B59 là biến thể 40mm (9,5 CFM, A90L-0001-0528). Chúng phục vụ các vị trí mô-đun khác nhau trong hệ thống CNC FANUC - xác nhận từ sổ tay bảo trì của mô-đun FANUC cụ thể số lắp ráp quạt nào được yêu cầu.
Câu hỏi 4: 3106KL-05W-B59 có thể hoạt động từ nguồn điện 12V trong thiết bị chỉ có nguồn điện 12V không?
Dải điện áp hoạt động 10V–27,6V bao gồm 12V - quạt sẽ khởi động và chạy ở điện áp 12V. Ở điện áp 12V (50% của 24V), quạt chạy ở tốc độ khoảng 1500 vòng/phút (50% của 3000 vòng/phút), cung cấp khoảng 16–18 CFM — gần bằng một nửa lưu lượng gió định mức. Đối với các ứng dụng yêu cầu đầy đủ 32,8 CFM thì cần có 24V. Mức tối thiểu 10V đảm bảo khởi động đáng tin cậy và hoạt động bền vững ở điện áp thấp hơn này.
