Tổng quan

CácOmron E2EQ-X7D1-M1GJlà một cảm biến độ gần cảm ứng chống phun nước, biến thể dòng E2EQ của thiết kế M18 E2E tiêu chuẩn, được phân biệt bằng lớp phủ fluororesin được áp dụng trên bề mặt cảm biến và mặt vỏ.Lớp phủ đó là lý do mà cảm biến này tồn tại..

Trong các ứng dụng hàn vòng cung bằng robot và thủ công, các giọt kim loại nóng được ném từ hồ hàn rơi vào mọi thứ trong phạm vi vài mét của vòng cung: vật cố định, công cụ, dây điện và cảm biến.Trên một cảm biến thông thường với mặt đồng hoặc thép không gỉ, những giọt nước này nguội và cứng lại, gắn với bề mặt.

Một khi lớp phun tích lũy đủ dày,nó làm gián đoạn trường điện từ của cảm biến và gây ra sự thất bại phát hiện hoặc quá trình loại bỏ phun phấn sẽ cào bề mặt cảm biến và thay đổi khoảng trốngTrên bề mặt được phủ fluororesin, các giọt cứng không tìm thấy sự bám chặt.

Tính năng không dính của lớp phủ cho phép phun nước được lau sạch sẽ, bề mặt bên dưới không bị hư hỏng và hiệu suất phát hiện không thay đổi.

Bộ cảm biến mang tất cả các thông số kỹ thuật E2E tiêu chuẩn cho cấu hình được bảo vệ 7mm M18: đầu ra DC 2-wire NO, phạm vi hoạt động 10V30V, tần số chuyển đổi 500Hz, chỉ số LED kép,và niêm phong chống dầu IP67.

Các 0,3m pigtail với M12 kết nối IEC là định dạng kết nối cho phép cảm biến được thay thế mà không cần phải đi vào dây máy kéo bộ thay thế vào lỗ gắn, kết nối lại, xong.

Trong các tế bào hàn nơi các cảm biến bị tiêu thụ bởi sự tích lũy phun nước theo lịch trình và tốc độ thay thế ảnh hưởng đến thời gian hoạt động của tế bào, sự sắp xếp kết nối này là một tính năng bảo trì thực tế.

Các thông số kỹ thuật chính

Lớp phủ Fluororesin Giải quyết vấn đề phun nước trong vật liệu

hàn cung tạo ra vết phun khi kim loại nóng chảy bị đẩy ra khỏi hồ hàn một hậu quả của sự không ổn định cung, tốc độ cung cấp dây không chính xác, hoặc thành phần hóa học của kim loại cơ bản.Ngay cả trong các quy trình hàn tối ưu, một số sản xuất phun là không thể tránh khỏi.

Câu hỏi đối với các nhà thiết kế máy không phải là liệu các vết phun sẽ rơi vào cảm biến hay không, nhưng điều gì sẽ xảy ra khi nó xảy ra.

Polymers fluororesin (cũng giống như hóa học với PTFE) có năng lượng bề mặt thấp đến nỗi các giọt kim loại nóng chảy không thể làm ướt bề mặt và ngồi trên lớp phủ mà không hình thành một liên kết kim loại hoặc cơ họcKết quả là các vết phun mà đánh sơn đi thay vì tích lũy.

Dòng E2EQ của Omron áp dụng lớp phủ này cho mặt cảm biến và mũi của cơ thể cảm biến, các khu vực đối diện với vùng hàn và nhận được dòng chảy nhỏ giọt cao nhất trong chu kỳ hàn.

Các cảm biến gần tiêu chuẩn trong môi trường hàn thường yêu cầu loại bỏ vết phun hàng ngày hoặc theo ca để duy trì phát hiện đáng tin cậy.Giảm cả gánh nặng bảo trì và nguy cơ cảm nhận tổn thương mặt trong khi làm sạch.

Nó không làm cho cảm biến miễn nhiễm với sự tích lũy phun nước nặng kéo dài trong các quy trình rất nhiều phun nước,Làm sạch thường xuyên bằng ánh sáng vẫn là một thực tiễn tốt nhưng nỗ lực được giảm đáng kể so với các lựa chọn thay thế không có lớp phủ.

M12 Pigtail Connection Thay thế nhanh trong pin hàn

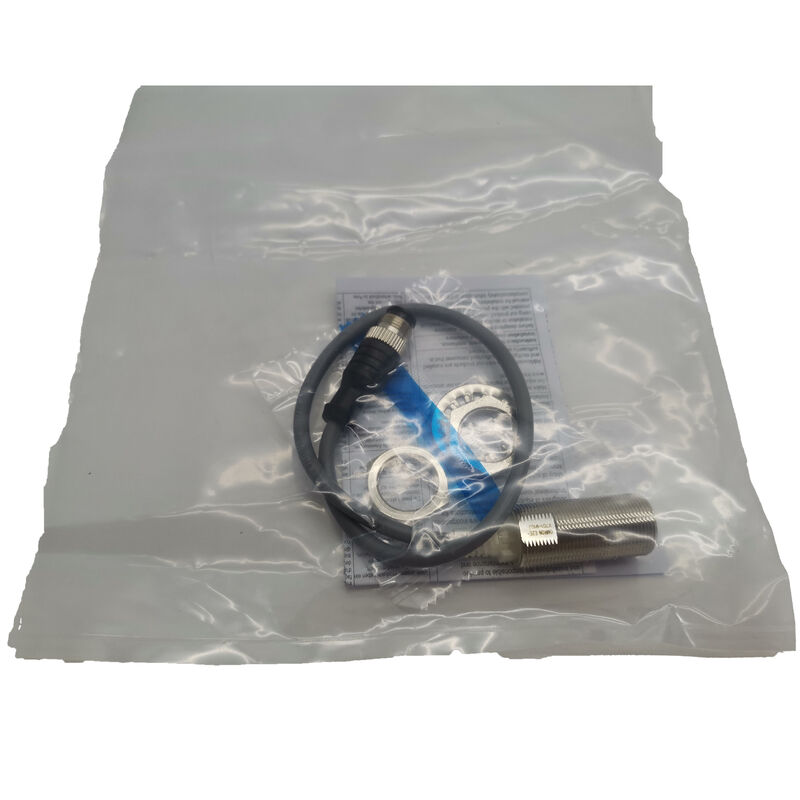

Cáp 0.3m ra khỏi cơ thể cảm biến và kết thúc trong một đầu nối trường được sắp xếp bởi M12 IEC.một cáp kết hợp M12 chạy từ bảng điều khiển hoặc hộp nối và cắm vào đầu nối này.

Cài đặt cảm biến bao gồm việc nối cảm biến vào lỗ gắn của nó, khóa bằng hạt M12,và kết nối kết nối M12 một hoạt động hai phút có thể được thực hiện bởi một kỹ thuật viên bảo trì mà không cần công cụ điện hoặc truy cập bảng điều khiển.

Khi cảm biến cuối cùng cần thay thế, quá trình đảo ngược trong cùng hai phút.

Cáp máy cố định vẫn ở vị trí; chỉ có bộ phận pin cảm biến được thay thế.

Điều này quan trọng trong các tế bào hàn tự động, nơi thay thế một cảm biến bị hỏng trong quá trình chuyển đổi ca là mục tiêu,và khi truy cập các dải đầu cuối bên trong một vỏ điện bị khóa trong một cửa sổ sản xuất không phải là một lựa chọn.

Chỉ báo LED kép trong môi trường hàn

Đèn LED đầu ra màu đỏ và đèn LED phạm vi thiết lập màu xanh lá cây trên E2EQ-X7D1-M1GJ cung cấp xác nhận đưa vào hoạt động và hoạt động giống như các cảm biến E2E hai chỉ báo khác.

Trong môi trường tế bào hàn, nơi cảm biến thường được gắn gần thiết bị hàn,tầm nhìn LED cho phép một kỹ thuật viên đứng ở cửa tế bào xác nhận cảm biến phát hiện chính xác mà không cần vào tế bào hoặc kiểm tra màn hình chẩn đoán PLCTình trạng ON / OFF của đèn LED màu đỏ phản ánh mỗi chu kỳ đóng và mở; một đèn flash bị thiếu ở điểm dự kiến trong chu kỳ cho thấy một vấn đề phát hiện trong khi tế bào vẫn đang chạy.

Câu hỏi thường gặp

Q1: Lớp phủ fluororesin ảnh hưởng đến khoảng cách cảm biến của cảm biến như thế nào?

Lớp phủ fluororesin được áp dụng dưới dạng một lớp mỏng trên mặt cảm biến độ dày của nó không thay đổi đáng kể khoảng cách cảm biến danh nghĩa 7 mm.

Lớp phủ là trong suốt điện ở tần số được sử dụng bởi mạch cảm biến cảm ứng, do đó hiệu suất phát hiện mục tiêu giống hệt với biến thể E2E-X7D1 không có lớp phủ.

Khoảng cách thiết lập 0 ̊5,6 mm vẫn là phạm vi cài đặt hợp lệ. Không cần điều chỉnh khoảng cách cảm biến khi thay thế E2EQ cho E2E tiêu chuẩn.

Câu 2: Sự tích lũy các vết phun có thể ngăn chặn hoàn toàn khả năng cảm biến của E2EQ-X7D1-M1GJ không?

Một lớp mỏng của phun cứng trên bề mặt fluororesin không ảnh hưởng đáng kể đến cảm biến bởi vì: a) phun kim loại dẫn điện trường cảm ứng và thậm chí có thể mở rộng điện một chút;và (b) lớp tích lũy vẫn bị dính lỏng lẻo và có thể được xóa bằng lau nhẹ giữa các chu kỳ.

Very heavy accumulation over many cycles without any cleaning can eventually reduce field penetration to the target — the green setting-range LED going off or flickering during the fixture cycle is the practical indicator that the sensor face needs clearing.

Q3: Máy kết nối M12 trên E2EQ-X7D1-M1GJ được đánh giá cho môi trường pin hàn?

Kết nối M12 được đánh giá IP67 khi ghép nối. Trong các tế bào hàn, kết nối nên được đặt ra khỏi khu vực phun trực tiếp..

Cơ thể kết nối thường không được phủ fluororesin, vì vậy sự tích tụ các vết phun nặng trên một kết nối phơi bày có thể gây ra sự thoái hóa niêm phong theo thời gian.Định hướng pigtail để các kết nối M12 ngồi phía sau một tấm khiên hoặc trong một kênh định tuyến cáp được bảo vệ khi có thể.

Q4: Đối tượng cảm biến tiêu chuẩn cho cảm biến này là gì, và tại sao nó nhỏ hơn đường kính cơ thể M18?

Đối tượng cảm biến tiêu chuẩn (18 × 18 × 1mm tấm sắt) được xác định để phù hợp với diện tích trường cảm biến hiệu quả của cảm biến được bảo vệ M18.

Các dự án trường cảm biến từ mặt cảm biến trong một hình nón có đường kính hiệu quả ở khoảng cách cảm biến danh nghĩa (7mm) là khoảng 18mm, phù hợp với kích thước mục tiêu tiêu chuẩn.Các mục tiêu nhỏ hơn tạo ra khoảng cách cảm biến hiệu quả ngắn hơn tương đốiCác mục tiêu lớn hơn tạo ra kết quả gần với 7mm định số.

Đối với các mục tiêu nhỏ hơn tiêu chuẩn, thử điểm chuyển đổi thực tế trong thiết bị.

Q5: E2EQ-X7D1-M1GJ có thể thay thế E2E-X7D1-M1GJ trực tiếp trong một thiết bị hiện có không?

Vâng. Các biến thể E2EQ và E2E của X7D1-M1GJ có cùng kích thước cơ thể M18 × 1mm, khoảng cách cảm biến, đầu ra DC 2-wire NO, M12 IEC connector pigtail, tần số 500Hz và bảo vệ IP67.Sự khác biệt duy nhất là lớp phủ fluororesin trên E2EQ..

Không cần dây điện, tham số PLC hoặc điều chỉnh khoảng cách cơ học khi thay thế một cho một. Sử dụng E2EQ trong môi trường hàn;E2E trong các ứng dụng không hàn khi lớp phủ chống phun không được yêu cầu.
