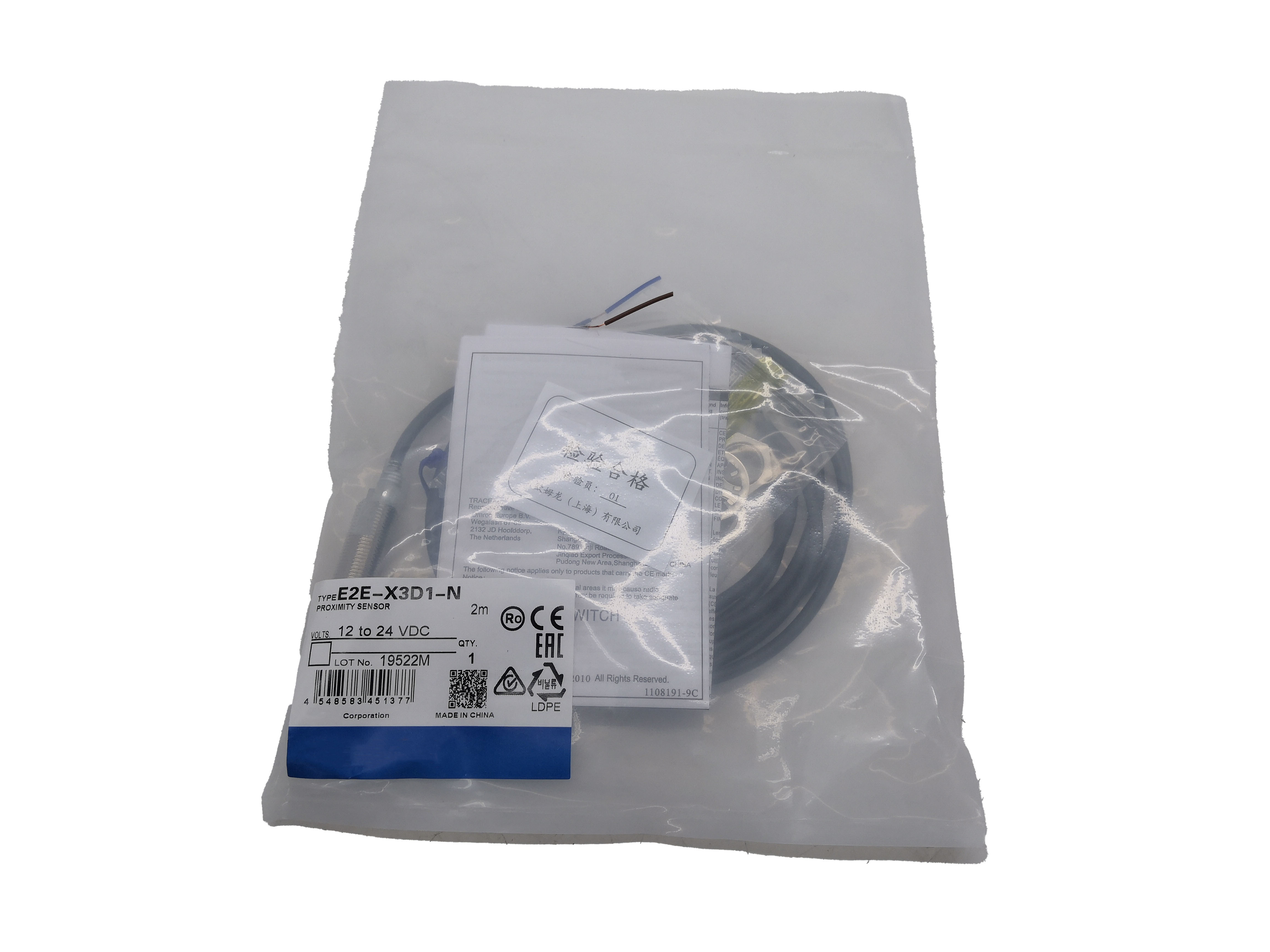

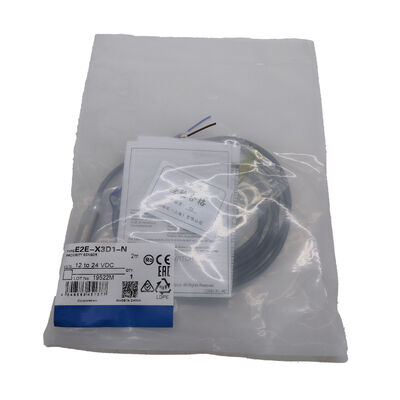

Cảm biến tiệm cận cảm ứng Omron E2E-X3D1-N
Thương hiệu: Omron
Dòng: E2E
Mã sản phẩm: E2E-X3D1-N / E2EX3D1N
Tình trạng: Mới | Miễn phí vận chuyển
Hiệu suất đáng tin cậy cho Tự động hóa Công nghiệp
Cảm biến tiệm cận cảm ứng Omron E2E-X3D1-N đại diện cho hàng thập kỷ độ tin cậy đã được chứng minh trong môi trường công nghiệp. Cảm biến hình trụ M12, 2 dây DC, thường mở, được che chắn này bao phủ phần lớn các tác vụ phát hiện kim loại trong các ứng dụng máy công cụ, ô tô, bán dẫn, chế biến thực phẩm và lắp ráp chung trên toàn thế giới.
Thông số kỹ thuật
| Thông số |
Giá trị |
| Kiểu thân |
Hình trụ M12, thân ren |
| Phương pháp cảm biến |
Cảm ứng (không tiếp xúc, dòng điện xoáy) |
| Khoảng cách cảm biến định mức |
3 mm |
| Phạm vi cài đặt |
0 đến 4,8 mm |
| Mục tiêu |
Tiêu chuẩn: thép mềm (Fe 360), 12×12×1mm |
| Che chắn |
Được che chắn (có thể nhúng / lắp phẳng) |
| Cấu hình đầu ra |
2 dây DC, loại phân cực |
| Chế độ hoạt động đầu ra |
NO – Thường mở |
| Điện áp cung cấp |
10 đến 30V DC (12-24V DC danh định) |
| Tiêu thụ dòng điện |
Tối đa 13 mA |
| Dòng tải |
3 đến 100 mA |
| Dòng rò |
Tối đa 0,8 mA |
| Điện áp dư |
Tối đa 3V (ở tải 100 mA) |
| Tần số chuyển mạch |
Tối đa 1.000 Hz |
| Nhiệt độ hoạt động |
−25°C đến +70°C |
| Chống xâm nhập |
IP67 (IEC 60529), chống dầu |
| Vỏ |
Đồng thau mạ niken |
| Chứng nhận |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Ưu điểm thiết kế được che chắn
Cấu trúc được che chắn của E2E-X3D1-N tập trung trường điện từ về phía trước qua mặt cảm biến, cho phép lắp phẳng trong môi trường kim loại mà không bị ảnh hưởng bởi các cấu trúc xung quanh. Điều này loại bỏ yêu cầu về khoảng hở và đơn giản hóa thiết kế đồ gá.
Đơn giản với 2 dây DC
Thiết kế 2 dây hoạt động như một công tắc trạng thái rắn nối tiếp với tải, cung cấp khả năng tương thích trực tiếp với các mạch ban đầu được thiết kế cho công tắc cơ. Điều này đơn giản hóa việc đấu dây và bảo trì đồng thời duy trì hiệu suất đáng tin cậy.
Độ bền công nghiệp
Với khả năng bảo vệ IP67, cấu trúc chống dầu và vỏ chắc chắn, cảm biến này chịu được môi trường công nghiệp khắc nghiệt bao gồm sương làm mát, tia dầu cắt và điều kiện rửa định kỳ.
Đèn báo LED kép
Đèn LED chỉ báo cài đặt màu xanh lá cây để định vị chính xác trong quá trình lắp đặt và đèn báo hoạt động màu đỏ để theo dõi trạng thái đầu ra theo thời gian thực. Cả hai đèn LED đều hiển thị sau khi lắp đặt để dễ dàng chẩn đoán.
Các biến thể có sẵn
| Mã sản phẩm |
Cáp/Kết nối |
Chiều dài |
| E2E-X3D1-N 2M |
Đã đấu dây sẵn, PVC chống dầu |
2 mét |
| E2E-X3D1-N 5M |
Đã đấu dây sẵn, PVC chống dầu |
5 mét |
| E2E-X3D1-N 10M |
Đã đấu dây sẵn, PVC chống dầu |
10 mét |
| E2E-X3D1-M1G 2M |
Đầu nối ngắt kết nối nhanh M12 |
– |
| E2E-X3D1-U 2M |
Cáp PUR chống dầu, đấu dây sẵn |
2 mét (linh hoạt/chống mài mòn) |
Câu hỏi thường gặp
Khoảng cách tối đa giữa hai cảm biến E2E-X3D1-N khi lắp nhiều bộ là bao nhiêu?
Các cảm biến lắp cạnh nhau yêu cầu khoảng cách tối thiểu 30mm giữa các đường tâm. Các cảm biến lắp đối diện nhau yêu cầu khoảng cách mặt đối mặt tối thiểu 20mm để tránh nhiễu lẫn nhau.
Điều gì xảy ra nếu tải vượt quá định mức tối đa 100 mA?
Tải vượt quá 100 mA có thể làm hỏng mạch đầu ra. Đối với các ứng dụng dòng điện cao hơn, hãy sử dụng cảm biến để chuyển đổi cuộn dây relay thay vì tải trực tiếp.
Có thể sử dụng E2E-X3D1-N với nguồn điện 12V DC không?
Có, cảm biến hoạt động từ 10 đến 30V DC, bao gồm cả nguồn cấp danh định 12V và 24V. Lưu ý rằng điện áp dư chiếm tỷ lệ phần trăm cao hơn tổng điện áp trên hệ thống 12V.
Làm thế nào để xác nhận vị trí cảm biến chính xác trong quá trình lắp đặt?
Sử dụng đèn LED chỉ báo cài đặt màu xanh lá cây. Đặt cảm biến ở giữa các điểm mà đèn LED chuyển từ bật sang tắt, sau đó siết chặt đai ốc khóa.
Cảm biến này có tương thích với các mô-đun đầu vào PLC trạng thái rắn không?
Có, cảm biến tương thích với các mô-đun đầu vào rời rạc trạng thái rắn tiêu chuẩn từ các nhà sản xuất PLC lớn bao gồm Siemens, Allen-Bradley, Mitsubishi và Omron.
