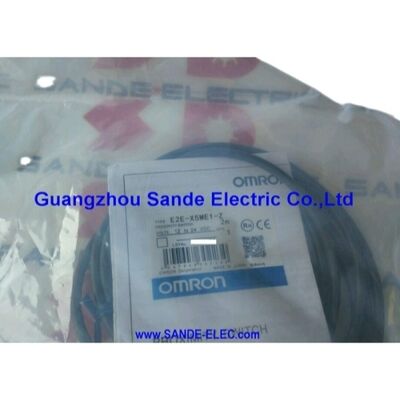

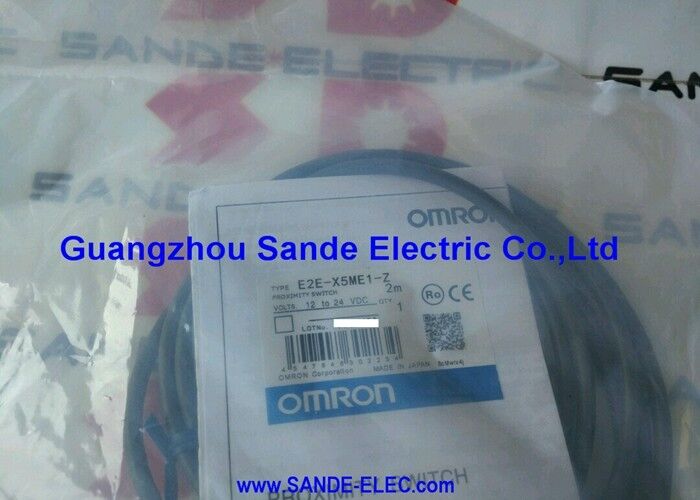

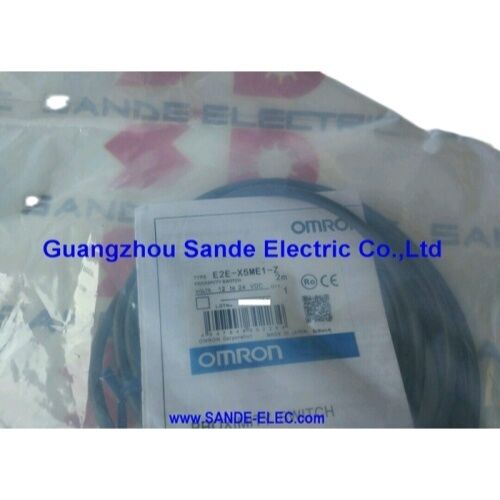

Bộ cảm biến chuyển đổi gần Omron E2E-X5ME1-Z E2EX5ME1Z

Omron E2E-X5ME1-Z | Cảm biến tiệm cận cảm ứng — M12, 5mm, NPN NO, 12–24VDC, Không che chắn, IP67, Cáp 2m

Tổng quan

Cảm biến tiệm cận cảm ứng Omron E2E-X5ME1-Z là cảm biến tiệm cận cảm ứng NPN 3 dây tiêu chuẩn thuộc dòng E2E của Omron, được chỉ định cho khoảng cách cảm biến 5mm trên vỏ hình trụ M12 với cáp chống dầu được đấu sẵn dài 2 mét.Cấu tạo không che chắn mở rộng trường cảm biến điện từ ra ngoài mặt vỏ M12, cho phép phát hiện 5mm từ cảm biến đường kính 12mm — phù hợp để phát hiện khoảng cách gần ở những vị trí máy chật hẹp nơi vỏ M18 hoặc M30 không thể lắp vừa.Hậu tố Z xác nhận đây là phiên bản đầu ra cáp với vỏ bọc PVC chống dầu — tiêu chuẩn lắp đặt thực địa công nghiệp cho môi trường máy công cụ nơi tiếp xúc với dầu làm mát và dầu cắt là thông thường.

Đầu ra NPN (sinking) là tiêu chuẩn cho thiết kế máy của Nhật Bản và Đông Á và cho các thẻ đầu vào PLC được đấu dây để rút dòng điện từ đầu ra cảm biến NPN.

Omron đã xây dựng dòng E2E dựa trên tiền đề rằng cảm biến tiệm cận phải đủ tin cậy để hoạt động hiệu quả mà không cần chú ý — có mặt trong suốt vòng đời sản xuất mà không cần bảo trì.

Các mạch bảo vệ (bộ triệt xung, bảo vệ ngắn mạch, bảo vệ phân cực ngược) và khả năng chống nước IP67 thực hiện tiền đề đó bằng cách loại bỏ các chế độ lỗi thường xuyên làm cho cảm biến cơ bản ngừng hoạt động: các đỉnh điện áp quá độ từ chuyển mạch cảm ứng, ngắn mạch đầu ra ngắn trong quá trình lắp đặt, dây nguồn đấu ngược và nước làm mát xâm nhập.

Thông số kỹ thuật chính

Thông số

Giá trị

Đường kính thân máy 12mm, kết hợp với hình học trường không che chắn chiếu năng lượng cảm biến ra ngoài mặt trước, đạt được khả năng phát hiện 5mm trong một cảm biến có thể ren vào một không gian nhỏ hơn đầu bu lông tiêu chuẩn.

Sự nhỏ gọn đó trực tiếp phục vụ các ứng dụng ở những vị trí máy chật hẹp: điểm phát hiện cố định giữa các hàm kẹp, xác minh sự hiện diện bên trong các cụm công cụ, xác nhận bộ phận trong các khay có các túi cách nhau gần, và phát hiện cạnh trên các thanh dẫn nơi thân cảm biến lớn hơn sẽ tiếp xúc vật lý với mục tiêu.

Mỗi milimet đường kính thân máy được tiết kiệm ở những không gian chật hẹp là một mức độ tự do được khôi phục trong thiết kế cơ khí.

Cấu tạo không che chắn có nghĩa là, giống như bất kỳ cảm biến không phẳng nào, kim loại xung quanh phải được giữ ở khoảng cách tối thiểu quy định so với mặt cảm biến và các mặt bên của thân máy. Hướng dẫn lắp đặt dòng E2E quy định khoảng trống cần thiết — tôn trọng các khoảng cách này là bước cấu hình phổ biến nhất ngăn ngừa phạm vi cảm biến bị giảm trong các cài đặt khác đúng.

−40°C đến +85°C — Phạm vi bao phủ các điều kiện công nghiệp thực tế

Phạm vi nhiệt độ hoạt động của E2E-X5ME1-Z từ −40°C đến +85°C rộng hơn nhiều cảm biến tiệm cận trong phân khúc này. Ở đầu lạnh, −40°C bao gồm các lắp đặt ngoài trời, nhà kho không sưởi ấm, phòng lạnh chế biến thực phẩm và bất kỳ vị trí nào trên máy trong tòa nhà không sưởi ấm trong quá trình khởi động mùa đông.

Ở đầu nóng, +85°C phù hợp với các cảm biến gần thiết bị xử lý phát sinh nhiệt, trong tủ có luồng không khí hạn chế, hoặc gần các vỏ lò nướng và máy sấy.

Một lưu ý liên quan đến nhiệt độ: khoảng cách cảm biến thay đổi nhẹ theo nhiệt độ (±10% của 5mm định mức trên phạm vi −25°C đến +70°C; ±15% trên toàn bộ phạm vi −40°C đến +85°C).

Khoảng cách cài đặt — nơi điểm kích hoạt thực tế được cấu hình trong quá trình lắp đặt — nên được đặt trong phạm vi 0–4mm được chỉ định, cung cấp đủ biên độ chống lại sự biến đổi khoảng cách do nhiệt độ gây ra trong trường hợp xấu nhất.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa E2E-X5ME1-Z và E2E-X5ME1-M1 là gì?

Cả hai đều là cảm biến tiệm cận cảm ứng M12 NPN NO với khoảng cách cảm biến 5mm và thông số kỹ thuật điện giống hệt nhau. Hậu tố Z xác định mẫu cáp dài 2 mét được đấu sẵn với đầu ra cáp thẳng tiêu chuẩn.

Hậu tố M1 xác định mẫu đầu nối M12 — một đầu nối cắm riêng trên thân cảm biến khớp với cáp M12 được lắp đặt tại hiện trường. Chọn phiên bản Z (cáp) cho các lắp đặt vĩnh viễn nơi định tuyến cáp cố định và dễ dàng; chọn phiên bản M1 (đầu nối) cho các ứng dụng có thể cần thay thế cảm biến định kỳ mà không làm xáo trộn dây nối tại hiện trường.

Q2: Loại đầu ra là NPN — điều này ảnh hưởng đến dây nối PLC như thế nào?

Đầu ra NPN (sinking) có nghĩa là cảm biến rút dòng điện qua tải được kết nối về cực âm khi đầu ra hoạt động. Dây nối đúng: đầu vào PLC được kết nối giữa dây đầu ra của cảm biến (thường là màu đen theo mã màu 3 dây tiêu chuẩn) và nguồn dương, với dây chung nối với nguồn âm.

Thẻ đầu vào PLC phải tương thích NPN — được thiết kế để nhận tín hiệu sinking. Các thẻ đầu vào chỉ PNP yêu cầu phiên bản cảm biến đầu ra PNP (E2E-X5ME2-Z hoặc tương đương); kết nối cảm biến NPN với đầu vào chỉ PNP sẽ không có phản hồi đầu ra.

Q3: Bảo vệ ngắn mạch — điều này có nghĩa là tôi không cần cầu chì đầu ra không?

Bảo vệ ngắn mạch trong E2E có nghĩa là cảm biến có thể chịu được việc ngắn mạch trực tiếp ngắn hạn của dây đầu ra với cực âm hoặc nguồn trong quá trình lắp đặt mà không bị hỏng vĩnh viễn. Nó không thay thế việc bảo vệ quá dòng phù hợp trong thiết kế mạch tổng thể.

Đối với các lắp đặt điều khiển nhiều tải hoặc nơi vòng lặp nguồn bao gồm các cảm biến khác chia sẻ cùng một mạch, việc sử dụng cầu chì bên ngoài hoặc giới hạn dòng điện phù hợp với thiết kế mạch vẫn là một thực hành tốt.

Q4: Khoảng cách cảm biến là 5mm — khoảng cách phát hiện thực tế tôi nên đặt là bao nhiêu?

Khoảng cách cài đặt là 0–4mm. Đây là phạm vi mà cảm biến chuyển đổi BẬT một cách đáng tin cậy — 80% khoảng cách cảm biến danh định 5mm. Đặt khoảng cách thực tế ở mức 2–3mm (60% danh định) cung cấp biên độ chống lại các tác động nhiệt độ, sự thay đổi bề mặt mục tiêu và độ rung nhẹ hoặc hao mòn cơ học theo thời gian.

Một cảm biến được đặt ở mức 4mm (giới hạn của phạm vi cài đặt) hoạt động gần ranh giới ổn định và có thể hiển thị chuyển mạch không liên tục trong các điều kiện bất lợi.

Q5: E2E-X5ME1-Z phát hiện kim loại nào, và loại vật liệu có ảnh hưởng đến khoảng cách cảm biến không?

Cảm biến phát hiện tất cả các kim loại dẫn điện. Đối với sắt/thép mềm tiêu chuẩn (vật liệu mục tiêu định mức), khoảng cách cảm biến là 5mm. Đối với thép không gỉ, khoảng cách hiệu quả thường là 3–4mm. Nhôm và đồng thau cho khoảng cách hiệu quả khoảng 2mm.

Đồng là vật liệu ít phản ứng nhất, thường là 1,5mm hoặc thấp hơn. Luôn đo điểm chuyển mạch thực tế với vật liệu mục tiêu cụ thể trong điều kiện lắp đặt khi mục tiêu không phải là sắt tiêu chuẩn.
