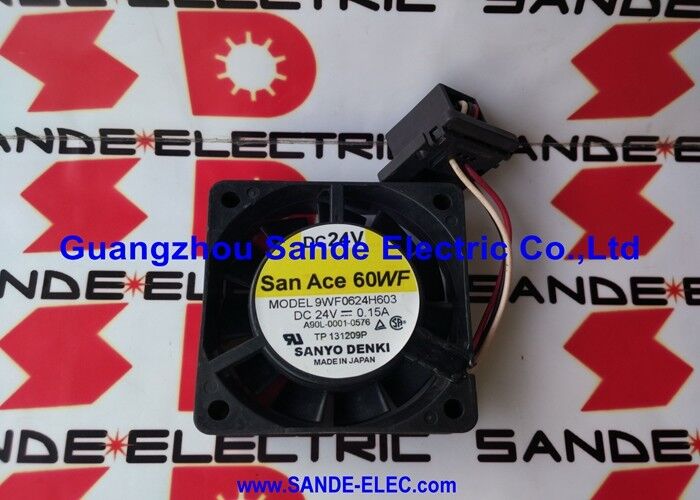

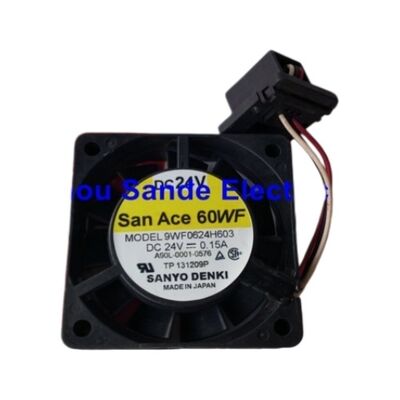

Sanyo SanAce60WF DC 24V 0.15A Fan chống nước 9WF0624H603 9WFO624H6O3

FANUC 9WF0624H603 24V DC hệ thống hệ thống làm mát quạt ️ 0.15A / 60×60×20mm / FANUC CNC và Drive Cabinets

Quản lý nhiệt cho phần cứng điều khiển FANUC

9WF0624H603 là một quạt làm mát không chải 24V DC trong yếu tố hình dạng tiêu chuẩn 60 × 60 × 20mm sử dụng trong tất cả các đơn vị điều khiển CNC của FANUC, các mô-đun khuếch đại servo,và các tập hợp bảng điều khiển để duy trì nhiệt độ hoạt động trong giới hạn định danhỞ mức 0.15A được lấy từ nguồn cung cấp 24V (3.6W), nó cung cấp luồng không khí qua các thiết bị điện tử tạo nhiệt mà không tiêu thụ năng lượng đáng kể.

Các quạt làm mát là các mặt hàng bị mòn trong hệ thống điều khiển FANUC. Bearing wear in the fan motor is one of the most common preventable maintenance events in CNC cabinet service — a fan that is slowing down or running intermittently allows temperature to rise gradually, tạo ra sự suy giảm hiệu suất hoặc báo động ổ trước khi ngừng nhiệt hoàn toàn xảy ra.Nhiều FANUC CNC và các đơn vị khuếch đại hiển thị mã báo động quạt làm mát khi tốc độ quạt giảm xuống dưới ngưỡng; những người khác chỉ phát hiện sự cố quạt thông qua quá tải nhiệt.

Việc thay thế 9WF0624H603 khi có dấu hiệu đầu tiên của tiếng ồn tăng, giảm lưu lượng không khí hoặc mã báo động quạt ít gây gián đoạn hơn đáng kể so với việc xử lý sự cố ổ dẫn do nhiệt.

Các thông số kỹ thuật chính

Ghi chú cài đặt và thay thế

9WF0624H603 kết nối với nguồn cung cấp 24V của đơn vị chủ thông qua đầu nối cáp của nó. Trước khi lắp fan thay thế, hãy xác nhận loại đầu nối và việc gán chân phù hợp với đầu máy quạt của đơn vị.Các nguồn cung cấp 24V phải được từ nguồn chính xác trong hệ thống điều khiển không kết nối với một nguồn cung cấp định giá không chính xác.

Đặt quạt theo cùng hướng như hướng lưu lượng không khí ban đầu (nhập hoặc thải) để làm mát hiệu quả.Hầu hết các quạt bảng điều khiển và ổ đĩa FANUC kéo không khí qua các thành phần tạo nhiệt từ phía hút. đảo ngược hướng quạt làm giảm đáng kể hiệu quả làm mát.

Sau khi cài đặt, bật hệ thống và xác nhận quạt mới quay ngay lập tức khi khởi động.Một quạt do dự khi khởi động có một lỗi mang từ đầu thay thế lại trước khi chạy hệ thống.

Câu hỏi thường gặp

Q1: Cần thay đổi quạt làm mát FANUC thường xuyên như thế nào?

FANUC thường khuyến cáo thay thế quạt làm mát mỗi 2 ∼ 3 năm trong môi trường sản xuất liên tục bình thường, hoặc khi có dấu hiệu đầu tiên của tiếng ồn vòng bi, giảm tốc độ hoặc mã báo động quạt.Trong môi trường nhiệt độ xung quanh cao hoặc dây chuyền sản xuất chạy nhiều ca, kiểm tra trước và thay thế là thận trọng.

Q2: CNC cho thấy báo động quạt làm mát. Điều này có nghĩa là 9WF0624H603 đã hoàn toàn dừng lại?

Không nhất thiết FANUC mạch báo động quạt phát hiện khi tốc độ của quạt giảm xuống dưới ngưỡng, có thể xảy ra trước khi quạt dừng hoàn toàn.Một quạt chạy ở tốc độ nửa vẫn hút dòng nhưng có thể không cung cấp đủ lưu lượng không khíThay đổi quạt khi báo động xuất hiện thay vì chờ đợi cho sự cố hoàn toàn.

Câu 3: 9WF0624H603 là đặc biệt cho FANUC, hoặc có thể thay thế nó bằng một quạt DC 24V 60mm tiêu chuẩn?

9WF0624H603 là một quạt được chỉ định bởi FANUC với một đầu nối và định hướng được xác định.Một quạt không chải 60mm 24V DC tiêu chuẩn có lưu lượng không khí tương đương có thể được sử dụng trong một số ứng dụng nếu đầu nối và hướng lưu lượng không khí phù hợpTuy nhiên, một quạt FANUC gốc đảm bảo lắp đặt kết nối chính xác và đáp ứng các thông số kỹ thuật thiết kế ban đầu.

Câu 4: Máy quạt hoạt động nhưng ổ đĩa vẫn hiển thị báo động nhiệt.

Xác minh rằng quạt đang cung cấp dòng không khí đầy đủ một quạt đang quay chậm do vòng bi bị lỗi một phần hoặc một lối vào / lối ra bị tắc nghẽn có thể không di chuyển đủ không khí mặc dù dường như chạy.Kiểm tra rằng lối vào quạt không bị chặn bởi mảnh vỡ hoặc cápKiểm tra lưu thông không khí tổng thể của tủ ổ đĩa là đầy đủ và nhiệt độ môi trường trong phạm vi được chỉ định của ổ đĩa.

Q5: 9WF0624H603 có nguồn gốc từ đâu?

Thông qua các kênh dịch vụ được ủy quyền của FANUC và thị trường phụ tùng phụ tùng của FANUC - các nhà cung cấp dịch vụ CNC và các chuyên gia bảo trì động cơ.Xác nhận tên mô hình 9WF0624H603 từ nhãn của quạt được cài đặt. Fan với kích thước tương tự nhưng điện áp khác nhau hoặc các loại kết nối không tương thích.
