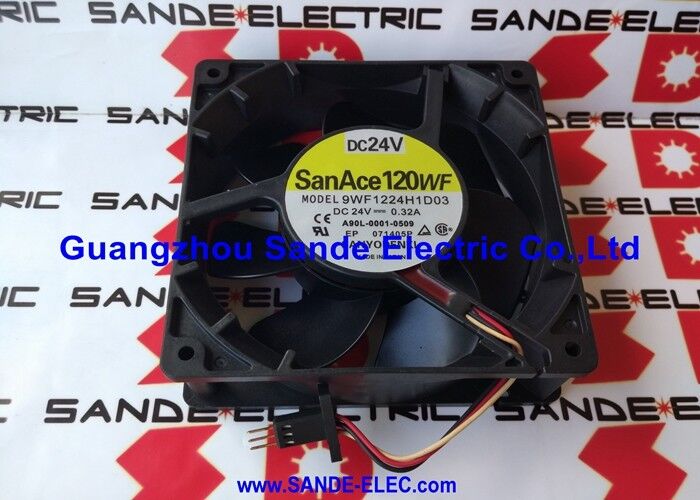

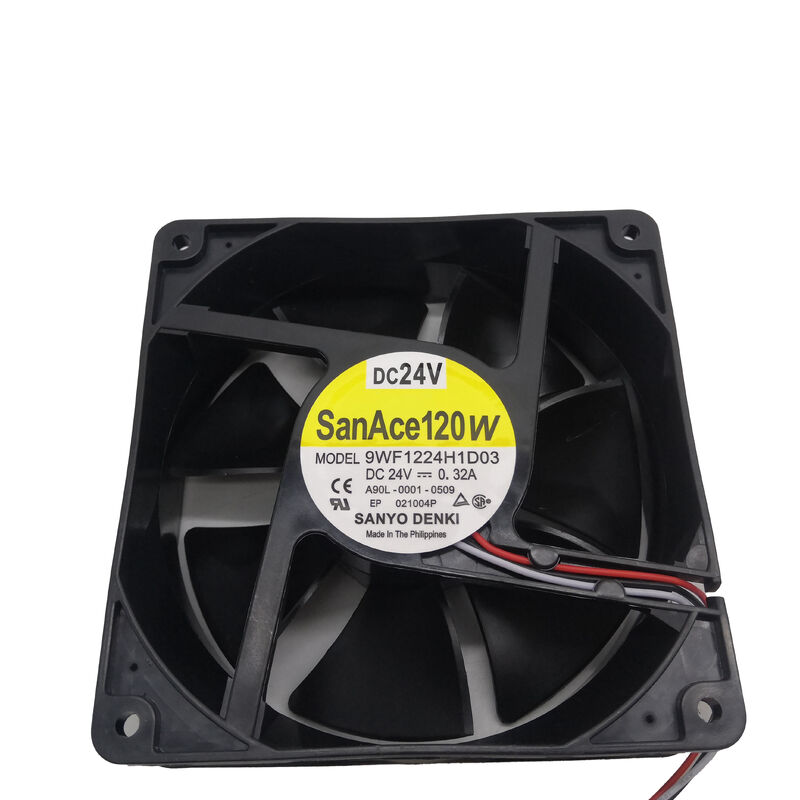

SANYO Denki SanAce120WF Ventilator dòng chảy trục DC24V 0.32A 9WF1224H1D03 9WF1224H1DO3 giá rẻ

9WF1224H1D03∙ Sanyo Denki SanAce120 W Ventilator chống dầu 24V / 0.32A / 254 CFM / 120mm / 3-Wire / Ball Bearing

Máy quạt công nghiệp chống dầu nơi mà các máy quạt tiêu chuẩn thất bại

9WF1224H1D03 là Sanyo Denki SanAce120 W chống dầu 24V DC quạt một quạt 120mm được thiết kế đặc biệt cho môi trường nơi quạt tiêu chuẩn thất bại do ô nhiễm dầu.tủ dẫn động servo liền kề hệ thống chất làm mát, và môi trường sương mù dầu trong các cơ sở chế biến kim loại làm cho quạt làm mát tiếp xúc với dầu bôi trơn, sương mù dầu cắt và khí phun chất làm mát.Một quạt tiêu chuẩn hấp thụ dầu này vào vòng cuộn động cơ và niêm phong vòng bi theo thời gian ̇ cuối cùng gây thất bại cách nhiệt động cơ hoặc thất bại vòng bi sớm.

The oil-proof ("W" series) construction seals the motor and bearing cavities against oil ingress — the 9WF1224H1D03 maintains its electrical insulation integrity and bearing lubrication in these contaminated environments.

Các thông số kỹ thuật chính

Bộ cảm biến xung 3 dây ✓ Theo dõi tốc độ với bảo vệ

Khả năng phát ra cảm biến xung:Sợi dây thứ ba cung cấp một tín hiệu xung tỷ lệ với tốc độ quạt, hệ thống máy chủ (công cụ khuếch đại FANUC hoặc bộ điều khiển động cơ) theo dõi tần số xung này để xác nhận hoạt động của quạt.

Bảo vệ rotor bị khóa:Nếu quạt ngừng hoạt động, mạch bảo vệ rotor bị khóa ngăn chặn việc đốt cháy động cơ DC bằng cách hạn chế dòng điện.Tính năng bảo vệ này duy trì tính toàn vẹn của động cơ ngay cả trong trường hợp lưỡi dao bị tắc tạm thời do sự tích tụ chất gây ô nhiễm.

Bảo vệ cực ngược:Vòng mạch động cơ chống lại sự kết nối ngược ngẫu nhiên trong quá trình lắp đặt hoặc bảo trì ∙ một sự bảo vệ nhỏ nhưng thực tế trong điều kiện hoạt động thực địa.

Ứng dụng

FANUC CNC servo amplifier làm mát:A90L-0001-0509 thay thế quạt trong FANUC Alpha và Beta series servo amplifier modules 9WF1224H1D03 là quạt Sanyo Denki được xác nhận là thành phần làm mát được chỉ định bởi FANUC.

Máy máy công cụ công nghiệpServo drive và spindle drive cabin được gắn trên hoặc liền kề các trung tâm gia công CNC và trung tâm quay, nơi sương mù dầu từ khu vực cắt thâm nhập vào tủ mặc dù kín tủ.

Lưu ý:Các nguồn điện công nghiệp, các giai đoạn điện của thiết bị hàn và các nguồn điện cắt plasma hoạt động trong môi trường chế biến kim loại với sương mù dầu.

Động cơ máy nghiền CNC và máy gia công:Các vỏ điện của máy nghiền chính xác và gia công, trong đó sương mù chất lỏng nghiền và hơi dầu bôi trơn tiếp cận quạt làm mát.

Câu hỏi thường gặp

Q1: Đánh giá chống dầu của 9WF1224H1D03 là gì?

Sanyo Denki's W-series oil-proof designation indicates motor winding and bearing sealing for oil mist and splash environments — it is not typically assigned a specific IP rating in the same format as enclosure protection classificationsXây dựng chống dầu cung cấp bảo vệ chống sương mù dầu, phun ánh sáng, và tiếp xúc khí phun dầu thay vì ngâm dầu.xác nhận từ tài liệu kỹ thuật SanAce 9WF của Sanyo Denki.

Q2: Cảnh báo ổ đĩa FANUC nào cho thấy quạt 9WF1224H1D03 (A90L-0001-0509) bị hỏng?

FANUC servo amplifier giám sát đầu ra xung 3 dây tạo ra SV0430 (thất bại quạt làm mát) hoặc báo động quạt tăng cường tương đương khi tín hiệu tốc độ giảm xuống bằng không.Cảnh báo có thể cho phép hoạt động tiếp tục ở tải giảm hoặc bắt đầu tắt bảo vệ tùy thuộc vào cài đặt tham số FANUCThay quạt và thiết lập lại báo động để khôi phục hoạt động đầy đủ.

Q3: Liệu 9WF1224H1D03 có thể được lắp đặt trong một ứng dụng tiêu chuẩn (không chống dầu)?

Vâng, một quạt chống dầu cung cấp hiệu suất tương tự hoặc tốt hơn một quạt tiêu chuẩn trong môi trường khô.254 CFM dòng không khí và 40Tiêu chuẩn tuổi thọ hoạt động 1000 giờ áp dụng bất kể thiết bị ở trong môi trường ô nhiễm dầu hay trong môi trường sạch.

Q4: Lựa chọn hiện tại của 9WF1224H1D03 ở trạng thái khởi động so với trạng thái ổn định là gì?

Các quạt không chải DC có thể rút ngắn dòng điện vào cao hơn khi khởi động, thông thường là 2 × 3 × dòng điện trạng thái ổn định trong vài mili giây đầu tiên cho đến khi động cơ đạt tốc độ.Dòng điện trạng thái ổn định là 0.32A tại 24V định giá. Các nguồn điện hoặc bộ an toàn trong mạch cung cấp quạt phải chứa sự xâm nhập mà không bị sai. Một nguồn cung cấp được định giá ít nhất là 0,5 ̊1.0A liên tục cho đường sắt cấp 24V của 9WF1224H1D03 là thích hợp để xử lý các transient khởi động.
