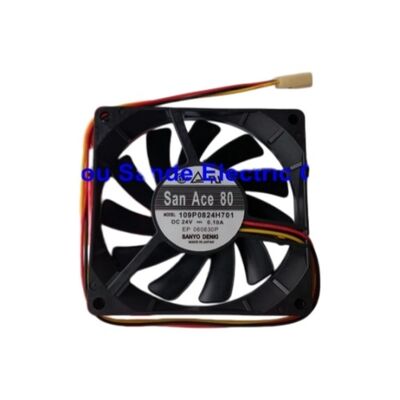

Sanyo Denki Fan 3-wire DC24V 0.10A SanAce80 109P0824H701 trong kho 1O9PO824H7O1

109P0824H701 | Quạt Sanyo Denki San Ace 80 Slim — 80×80×15mm / 24V / 32.1 CFM / 31 dB / Vòng bi / UL/CSA/TUV

San Ace 80 Slim — Hiệu suất yên tĩnh ở độ sâu 15mm

109P0824H701 là quạt mỏng 80mm của Sanyo Denki thuộc dòng San Ace 80 — quạt hướng trục sâu 15mm cung cấp 32,1 CFM ở mức 31 dB(A) yên tĩnh từ nguồn điện 24V. Độ sâu 15 mm là đặc điểm xác định: trong đó quạt 80 mm tiêu chuẩn có độ sâu 25 mm hoặc 38 mm, 109P0824H701 vừa vặn với các thùng loa nông, khe thông gió hẹp và các vị trí bảng điều khiển có không gian hạn chế mà quạt 80 mm có độ sâu tiêu chuẩn sẽ không thể lọt vào.

Công suất tiêu thụ 2,4W và dòng điện rút ra 100mA khiến đây trở thành một trong những quạt công nghiệp 80mm hiệu quả hơn — phù hợp khi nhiều quạt dùng chung nguồn điện 24V với tổng ngân sách hiện tại hạn chế.

Thông số kỹ thuật chính

Cảm biến tốc độ 3 dây — Máy đo tốc độ để giám sát

Dây thứ ba phát ra tín hiệu máy đo tốc độ (cảm biến xung) tỷ lệ thuận với tốc độ quạt:

Giám sát tốc độ:Đầu ra tach cho phép hệ thống máy chủ giám sát RPM thực tế của quạt - xác nhận quạt đang hoạt động ở tốc độ chính xác và phát hiện tốc độ giảm dần do mòn vòng bi trước khi hỏng hoàn toàn.

Cảnh báo lỗi quạt:Hệ thống có tính năng giám sát lỗi quạt sử dụng tín hiệu tốc độ để phát hiện lỗi quạt. Ở tốc độ 3100 vòng/phút, tần số đầu ra xung là khoảng 103 Hz (nếu có hai xung trên mỗi vòng quay) — nằm trong khả năng của đầu vào hẹn giờ của bộ vi điều khiển tiêu chuẩn.

Ứng dụng

Thiết bị máy chủ và trung tâm dữ liệu:Làm mát máy chủ dạng phiến, khung máy chủ 1U và 2U và thiết bị mạng sử dụng quạt mỏng 80mm ở các vị trí giá đỡ có chiều cao hạn chế.

Cơ sở hạ tầng viễn thông:Thiết bị điện tử trạm cơ sở, thiết bị văn phòng trung tâm và khung mạng cấp nhà cung cấp dịch vụ yêu cầu quạt mỏng có tuổi thọ cao và khả năng giám sát tốc độ.

Bảng điều khiển công nghiệp:Làm mát gắn bảng điều khiển trong bộ điều khiển tự động hóa, thiết bị điện tử truyền động và vỏ máy tính công nghiệp có độ sâu khoang quạt hạn chế.

Thiết bị điện tử y tế:Nguồn điện và làm mát thiết bị điện tử trong các thiết bị y tế nhỏ gọn yêu cầu hoạt động yên tĩnh (31 dB) và có chứng nhận UL.

Câu hỏi thường gặp

Câu hỏi 1: Tại sao chọn quạt sâu 109P0824H701 sâu 15 mm thay vì quạt sâu 25 mm 80 mm?

Lý do chính là về mặt vật lý: khi độ sâu khoang quạt có sẵn là 15–24mm, quạt 25 mm sẽ không vừa. 109P0824H701 cũng yên tĩnh hơn nhiều quạt 25 mm ở cùng điện áp — định mức tiếng ồn 31 dB(A) phản ánh tải của lưỡi thấp hơn trên một cánh quạt mỏng. Đánh đổi: luồng không khí ít hơn quạt có độ sâu tối đa ở điện áp tương tự. Xác nhận CFM giảm đáp ứng yêu cầu về nhiệt trước khi chỉ định biến thể mỏng.

Câu hỏi 2: Tuổi thọ sử dụng 40.000 giờ dựa trên cơ sở nào?

Tuổi thọ 40.000 giờ của Sanyo Denki ở nhiệt độ hoạt động giả định. Nhiệt độ môi trường xung quanh cao hơn làm giảm tuổi thọ của chất bôi trơn ổ trục — ở nhiệt độ môi trường xung quanh 60°C, tuổi thọ sử dụng thực tế có thể ngắn hơn đáng kể so với ở nhiệt độ 25°C. Trong các hệ thống lắp đặt có nhiệt độ môi trường xung quanh khoang quạt tăng cao (30–50°C), tuổi thọ sử dụng sẽ giảm đi tương ứng. Thay thế theo kế hoạch vào lần bảo trì định kỳ tiếp theo sẽ tốt hơn là vận hành cho đến khi hỏng hóc.

Câu hỏi 3: Điện áp hoạt động tối thiểu 14V có ảnh hưởng đáng kể đến hiệu suất không?

Ở điện áp 14V (58% của định mức 24V), quạt chạy ở tốc độ khoảng 1800 vòng/phút — thấp hơn nhiều so với tốc độ định mức, với luồng khí giảm. Mức tối thiểu 14V là giới hạn thấp hơn khi bắt đầu và chạy: quạt khởi động một cách đáng tin cậy và duy trì tốc độ quay ở mức 14V, nhưng để có hiệu suất định mức 3100 vòng/phút và 32,1 CFM thì cần có điện áp 24V. Giới hạn trên 27,6V (115% của 24V) mang lại khả năng vận hành an toàn trong điều kiện quá điện áp nhất thời.

Câu hỏi 4: 109P0824H701 có phải là sự thay thế trực tiếp cho các quạt 80×80×15mm khác có cùng loại điện áp không?

Khả năng tương thích vật lý yêu cầu phải phù hợp với kích thước mặt 80×80×15mm và nguồn điện DC 24V. Khả năng tương thích về điện yêu cầu đầu nối 3 dây của quạt thay thế phải khớp với đầu nối giao phối trong thiết bị — một số quạt sử dụng vỏ đầu nối khác nhau. Xác nhận hướng quay của lưỡi cắt phù hợp với hướng ban đầu: hướng luồng khí đảo ngược làm giảm hiệu quả làm mát. Các biến thể dòng San Ace 80 của Sanyo Denki bao gồm nhiều tốc độ và mức luồng khí khác nhau trong cùng kích thước 80×80×15mm.
