| Nguồn gốc | Đài Loan |
| Hàng hiệu | FOTEK |
| Chứng nhận | CE ROHS |
| Số mô hình | PM18-08N |

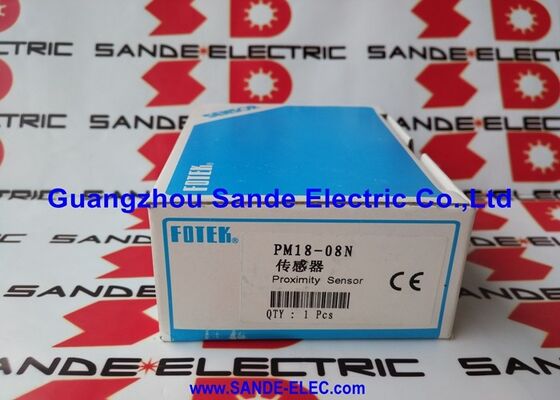

Số phần:PM18-08N (mô hình cơ bản: PM18-08N-S)
Nhà sản xuất:Fotek Controls Co., Ltd. (Đài Loan)
Nhà ở:M18, thép hình trụ
Đặt:Không xả nước (không nhúng)
Khoảng cách cảm biến:8.0 mm
Logic đầu ra:NPN, thường mở (không)
Điện áp cung cấp:10V30V DC
Tần số phản ứng:800 Hz
Đường dây:DC 3 dây
Các biến thể liên quan:
CácFotek PM18-08Nlà một cảm biến gần không phơi cảm ứng M18 với khoảng cách cảm biến 8mm, đầu ra NPN thường mở,và tần số chuyển đổi 800Hz phần của một gia đình bốn biến thể được tổ chức rõ ràng bao gồm NPN / PNP và NO / NC trong một vỏ M18 duy nhất.
"N" trong số phần xác định đầu ra NPN, và sự vắng mặt của "B" xác nhận logic mở bình thường; thêm "B" cho đóng bình thường, trao đổi "N" cho "P" cho PNP, và ma trận lựa chọn hoàn tất.
Khoảng cách cảm biến 8mm từ cơ thể M18 không phơi là một thông số kỹ thuật thực tế cho một loạt các ứng dụng máy công cụ và tự động hóa. Non-flush (unshielded) construction allows the sensor's oscillating electromagnetic field to project forward without lateral attenuation from internal shielding — achieving 8mm detection range from the M18 body diameter while a shielded M18 sensor of the same size would typically reach 5–7mm.
Sự đánh đổi là sự hạn chế lắp đặt: đầu cảm biến phải nhô ra khỏi khoang lắp đặt của nó thay vì được làm sạch với kim loại xung quanh,đòi hỏi một vùng không kim loại xung quanh mặt cảm biến.
800 hertz là một tần số chuyển đổi đáng kính cho một cảm biến cảm ứng M18 chung.
Ở 800Hz, cảm biến hoàn thành 800 chu kỳ phát hiện đầy đủ mỗi giây đủ nhanh cho hầu hết các ứng dụng xác nhận vị trí, kết thúc chuyến đi của xi lanh và phần hiện diện,và đủ để đếm xung tốc độ trung bình từ đĩa quay hoặc răng bánh răng khi tần số vượt qua mục tiêu ở dưới 400 sự kiện mỗi giây.
Dòng PM18 là sản phẩm cảm ứng M18 tiêu chuẩn của Fotek, được sản xuất ở Đài Loan và được thiết kế cho tự động hóa dựa trên PLC trong máy công cụ, thiết bị lắp ráp, hệ thống vận chuyển và xử lý vật liệu.
The full four-variant selection within the PM18-08 family means a single sensor body type covers the most common output requirements without maintaining separate inventory of physically different sensors.
| Parameter | Giá trị |
|---|---|
| Nhà ở | M18, thép hình trụ |
| Lắp đặt | Không xả nước (không nhúng) |
| Nhận ra khoảng cách | 8.0 mm |
| Sản lượng | NPN, NO, 3 dây |
| Điện áp cung cấp | 10V30V DC |
| Tần số phản ứng | 800 Hz |
| Các biến thể có sẵn | NPN/NO, NPN/NC, PNP/NO, PNP/NC |
| Nhà sản xuất | Fotek Controls Co., Ltd. |
Gia đình PM18-08 là một bộ hoàn chỉnh có chủ ý: NPN / NO, NPN / NC, PNP / NO và PNP / NC, tất cả đều chia sẻ cùng một nhà chứa M18, khoảng cách cảm biến 8mm và phạm vi cung cấp DC 10 ′′ 30V.
Điều này có nghĩa là một khi một nhà thiết kế máy chọn PM18-08 cho một điểm phát hiện, lựa chọn logic đầu ra (NPN so với PNP,NO vs NC) có thể được thay đổi bất cứ lúc nào bằng cách thay thế các biến thể hậu tố thích hợp mà không thay đổi các thiết bị cơ khí, gắn brackets, hoặc đường dẫn cáp.
Trong các hệ thống PLC, sự lựa chọn logic đầu ra được điều khiển bởi loại thẻ đầu vào PLC. Các cảm biến NPN (sinking) kết nối với các thẻ đầu vào PLC với đầu vào NPN / sinking phổ biến trong thiết kế máy tiêu chuẩn Nhật Bản.
Các cảm biến PNP (định dạng nguồn) kết nối với các thẻ PLC với đầu vào PNP / nguồn gốc tiêu chuẩn trong thiết kế máy tính châu Âu.có tất cả bốn biến thể có sẵn trong một sản phẩm cảm biến duy nhất đơn giản hóa chiến lược lưu trữ.
Lựa chọn NO so với NC phụ thuộc vào yêu cầu logic điều khiển: NO đầu ra để phát hiện sự hiện diện tiêu chuẩn (bản xuất được kích hoạt khi mục tiêu nằm trong phạm vi);
đầu ra NC cho khóa an toàn (bản xuất thường dẫn và tắt năng lượng khi mục tiêu được phát hiện, hoặc khi mạch cảm biến bị hỏng, hoặc hai điều kiện tạo ra cùng một trạng thái đầu ra).
Danh hiệu không phơi là hậu quả trực tiếp của quyết định thiết kế để tối đa hóa khoảng cách cảm biến trong cơ thể M18.trường tiếp cận dài hơn kéo dài bên cạnh cũng như về phía trước.
Giao thức lắp đặt yêu cầu mặt cảm biến nhô ra trên bề mặt khoan lắp đặt, với một vùng không kim loại quanh đầu được chỉ định trong bản vẽ lắp đặt PM18 của Fotek.
Các lỗ thắt bằng kim loại phải phù hợp với đường kính cơ thể cảm biến mà không bao quanh mũi phơi.
Trong các ứng dụng thực tế của máy công cụ, các cảm biến M18 không phơi thường được gắn trên các bracket mở rộng, ngắt,hoặc trong các khối gắn cảm biến chuyên dụng đặt đầu cảm biến ở khoảng cách đứng đúng với cấu trúc máy.
The slightly more complex mounting hardware is a common trade-off accepted in exchange for the additional 2–3mm of sensing distance that non-flush construction provides over a comparable flush-mountable M18 model.
Với 800 chu kỳ ON / OFF hoàn chỉnh mỗi giây, PM18-08N xử lý các yêu cầu phát hiện của phần lớn các ứng dụng máy công cụ và tự động hóa.Chứng nhận cuối chuyến đi của xi lanh khí nén, phát hiện vị trí pallet trên các máy chỉ số máy vận chuyển, phát hiện sự hiện diện của công cụ trong các trung tâm gia công,và xác nhận phần trong thiết bị trong các tế bào lắp ráp tất cả hoạt động ở tốc độ thấp hơn 100 sự kiện mỗi giây, để lại khả năng 800Hz của cảm biến với một biên độ rất lớn.
Đối với việc đếm xung từ các thành phần quay, răng bánh răng, đĩa mã hóa, thùy cam, giới hạn tần số xác định tốc độ quay tối đa mà cảm biến có thể đếm đáng tin cậy.
Ở 800Hz với một bánh răng 24 răng, rpm tối đa là 800 × 60 ÷ 24 = 2.000 rpm.tần số 800Hz của PM18-08N nên được xác minh so với yêu cầu tốc độ xung tối đa của ứng dụng.
Q1: Sự khác biệt giữa PM18-08N-S và PM18-08N (không có hậu tố -S) là gì?
Sự hậu tố -S trong loạt Fotek PM18 thường xác định một cấu hình cáp hoặc đầu nối cụ thể trong nhiều phạm vi cảm biến Fotek,S cho thấy phiên bản loại cáp tiêu chuẩn trái ngược với biến thể kết thúc bằng đầu nốiCả hai phiên bản đều có các thông số kỹ thuật cảm biến giống nhau (8mm, NPN, NO, 1030VDC, 800Hz).
Xác nhận loại kết nối chính xác từ nhãn sản phẩm hoặc tài liệu PM18 hiện tại của Fotek, vì các quy ước hậu tố có thể khác nhau giữa các đợt sản xuất.
Q2: Khoảng cách cảm biến là 8mm làm thế nào nhiệt độ ảnh hưởng đến điều này trên phạm vi hoạt động?
Nhiệt độ ảnh hưởng đến tần số dao động trong mạch cảm ứng của cảm biến, từ đó thay đổi điểm chuyển đổi.
Đối với các cảm biến cảm ứng công nghiệp tiêu chuẩn, khoảng cách cảm biến thay đổi khoảng ± 10% trong phạm vi nhiệt độ hoạt động.điều này đại diện cho sự thay đổi khoảng ± 0.8mm.
Khoảng cách lắp đặt thực tế nên được thiết lập trong phạm vi 80% khoảng cách danh nghĩa (khoảng 6.4mm) để duy trì chuyển đổi đáng tin cậy trên toàn bộ phạm vi nhiệt độ từ khởi động lạnh đến nhiệt độ hoạt động trạng thái ổn định.
Q3: PM18-08N có thể phát hiện các thành phần nhôm hoặc thép không gỉ, không chỉ kim loại sắt?
Các yếu tố điều chỉnh kim loại phi sắt cho các cảm biến cảm ứng tiêu chuẩn là khoảng: nhôm 0,3 ‰ 0,4 × (2,4 ‰ 3,2 mm hiệu quả), thép không gỉ (austenitic) 0.6?? 0.75 × (hợp tác 4,8 ′′ 6 mm), đồng 0,4 ′′ 0,5 ′′ (3,2 ′′ 4 mm hiệu quả).
Đây là các giá trị gần đúng ≈ sự điều chỉnh thực tế phụ thuộc vào hợp kim cụ thể và hình học mục tiêu.Cần xem xét một cảm biến cảm ứng với thân máy nhỏ hơn (khoảng cách danh nghĩa ngắn hơn nhưng tỷ lệ điều chỉnh cao hơn cho mỗi loại cảm biến) hoặc một công nghệ cảm biến khác.
Q4: Làm thế nào để kết nối đầu ra NPN của PM18-08N với PLC tiêu chuẩn?
Kết nối NPN ba dây: dây nâu để cung cấp điện tích cực (+ 24V DC), dây xanh để cung cấp điện thông thường (0V), dây đen (sản xuất) đến đầu cuối đầu vào kỹ thuật số PLC NPN.
Thẻ đầu vào PLC phải có đầu vào NPN / chìm. Khi cảm biến phát hiện mục tiêu, bóng bán dẫn NPN dẫn và kéo đầu vào về phía 0V PLC đăng nhập đầu vào logic 1.
Khi không có mục tiêu hiện diện, đầu ra mở (tốc độ trở ngại cao), và PLC đăng ký logic 0.Kiểm tra các yêu cầu hiện tại trạng thái ON tối thiểu của thẻ đầu vào PLC (thường là 515 mA) được đáp ứng với điện áp cung cấp và điện trở của cáp.
Q5: Điều gì sẽ xảy ra nếu đầu ra của cảm biến bị mạch ngắn đến nguồn cung cấp?
Nếu dây đầu ra màu đen vô tình bị cắt ngắn đến nguồn +24V (hoặc màu xanh phổ biến trong mạch PNP), bóng bán dẫn đầu ra sẽ dẫn toàn bộ dòng kết nối ngắn.Các cảm biến cảm ứng tiêu chuẩn bao gồm bảo vệ mạch ngắn đầu ra hạn chế dòng chảy thông qua giai đoạn đầu ra đến một giá trị an toàn và ngăn ngừa tổn thương transistor trong các điều kiện lỗi ngắn.
Đối với các mạch ngắn kéo dài, nguồn điện nên được ngắt ngay lập tức - mạch bảo vệ xử lý lỗi tạm thời nhưng không được thiết kế để hoạt động liên tục trong điều kiện mạch ngắn.
