1608KL-05W-B59 | Quạt DC NMB Minebea 40mm — 24V / 9,5 CFM / Báo động 3 dây / Vòng bi / Làm mát CNC FANUC 30i/31i/32i

Quạt DC 40mm nhỏ gọn để làm mát điều khiển CNC FANUC

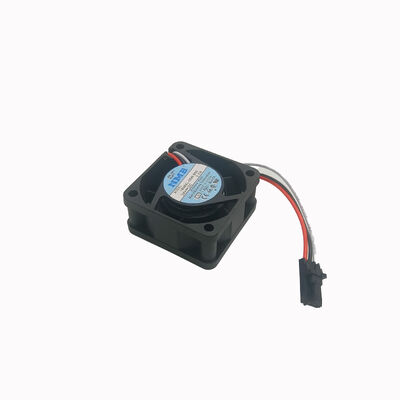

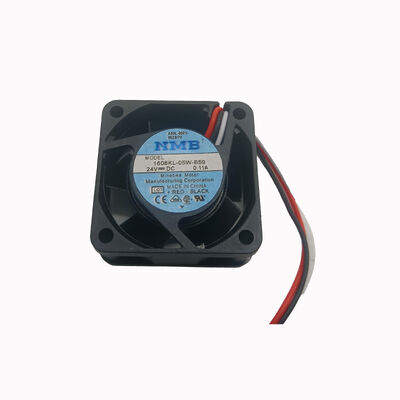

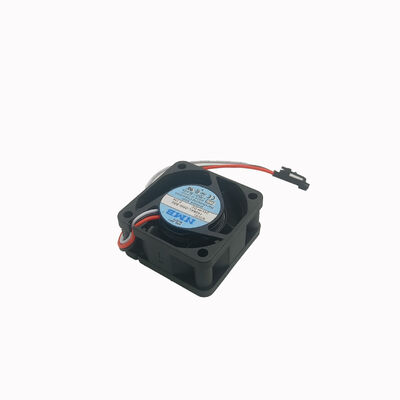

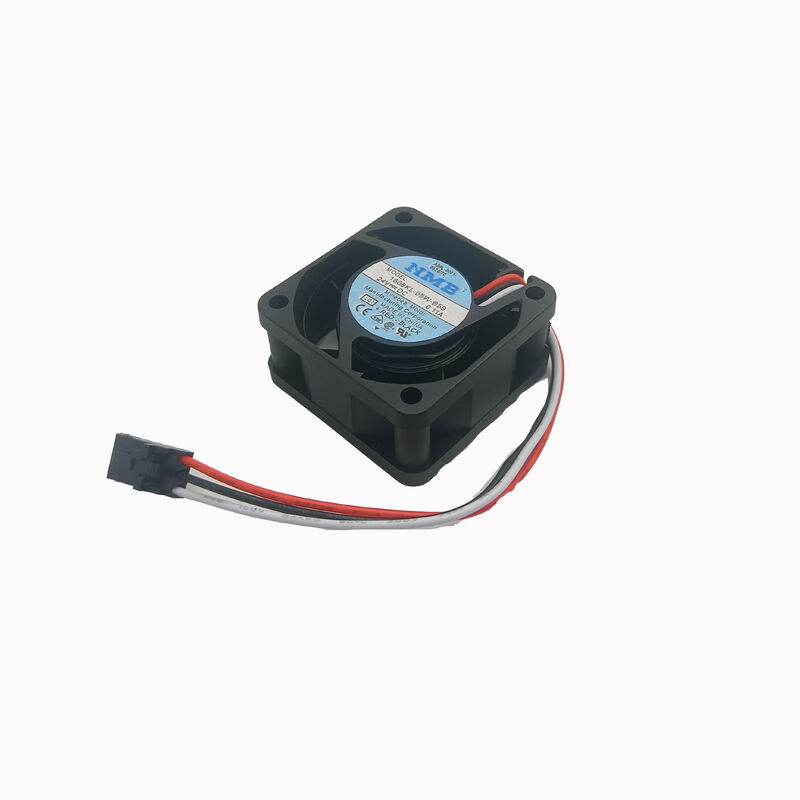

1608KL-05W-B59 là quạt hướng trục DC 40×40×20 mm của NMB dành cho vị trí lắp đặt 4020 (đường kính 40 mm, độ sâu 20 mm) — một loại quạt nhỏ gọn phục vụ các ứng dụng làm mát vỏ điện tử nhỏ, gắn trên bảng điều khiển và cấp PCB. Ở điện áp 24V và có đầu ra cảm biến rôto bị khóa 3 dây, quạt này được xác định cụ thể là quạt làm mát hệ thống FANUC CNC, tham chiếu chéo đến số lắp ráp FANUC A90L-0001-0528.

Hệ số dạng 40mm giúp chiếc quạt này trở nên vô hình trong bối cảnh các tủ ổ đĩa lớn — nó làm mát các mô-đun riêng lẻ, cụm màn hình và điều khiển PCB ở cự ly gần thay vì thông gió cho toàn bộ tủ.

Thông số kỹ thuật chính

Cảm biến rôto bị khóa 3 dây — Giám sát lỗi quạt

Dây thứ ba cung cấp tín hiệu cảm biến rôto bị khóa - một tính năng quan trọng để tích hợp hệ thống FANUC CNC:

Cảnh báo quạt FANUC CNC:Bộ điều khiển CNC dòng FANUC 30i, 31i và 32i giám sát tốc độ quạt đầu ra trên dây thứ ba của quạt làm mát như 1608KL-05W-B59. Khi tốc độ quạt giảm xuống dưới ngưỡng - cho biết ổ trục bị hỏng hoặc quạt bị tắc - CNC sẽ tạo ra cảnh báo lỗi quạt. Cảnh báo sớm này cho phép người vận hành lên lịch bảo trì trước khi xảy ra hư hỏng bảng điều khiển liên quan đến nhiệt.

Bảo vệ rôto bị khóa:Nếu quạt ngừng hoạt động hoàn toàn (cánh quạt bị chặn hoặc ổ trục bị kẹt), đầu ra rôto bị khóa báo hiệu tốc độ bằng 0. Hầu hết các hệ thống CNC đều phản hồi bằng cảnh báo ngay lập tức thay vì chờ kích hoạt bảo vệ nhiệt - bảo vệ các thiết bị điện tử mà quạt làm mát.

Ứng dụng

Làm mát bảng điều khiển FANUC CNC:Quạt 40mm trong cụm màn hình điều khiển dòng FANUC 30i/31i/32i và các vị trí làm mát bảng LCD.

Làm mát mô-đun điều khiển máy công cụ CNC:Làm mát mục tiêu cho từng PCB, thẻ điều khiển trục và bảng giao diện servo trong tủ điều khiển CNC FANUC.

Làm mát PCB điện tử công nghiệp:Các ứng dụng chung của quạt 24V DC 40mm trong bộ điều khiển tự động hóa công nghiệp, bảng giao diện ổ đĩa và thiết bị điện tử điều khiển nhỏ gọn.

Câu hỏi thường gặp

Câu hỏi 1: Những mẫu FANUC nào sử dụng 1608KL-05W-B59 (A90L-0001-0528)?

1608KL-05W-B59 được xác nhận cho các cấu hình điều khiển CNC FANUC Series 30i, 31i và 32i - đặc biệt dành cho các bộ điều khiển loại LCD và cụm điều khiển CNC độc lập (A02B-0303-C103 và các số lắp ráp liên quan). Cũng được sử dụng trong các cấu hình CNC tiên tiến bao gồm các trung tâm gia công 5 trục, hệ thống phay tiện và điều khiển máy mài sử dụng các dòng CNC này.

Câu hỏi 2: Mã cảnh báo quạt 1608KL-05W-B59 bị lỗi tạo ra trong điều khiển FANUC?

Bộ điều khiển FANUC CNC với chức năng giám sát quạt tạo ra cảnh báo DS0300 (quạt làm mát đã dừng) hoặc mã cảnh báo hệ thống tương đương khi tín hiệu tốc độ quạt 3 dây cho biết 0 RPM. Cảnh báo này xuất hiện dưới dạng cảnh báo màu vàng hoặc dừng hoạt động của trục tùy thuộc vào cấu hình hệ thống. Cảnh báo FANUC DS0300 trong bộ điều khiển dòng 30i/31i/32i hướng thẳng vào quạt làm mát — trước tiên hãy kiểm tra quạt 40mm.

Câu 3: Có sự khác biệt nào giữa 1608KL-05W-B59-L00 và 1608KL-05W-B59 không có hậu tố không?

Hậu tố -L00 trong hệ thống đặt tên của NMB xác định chiều dài dây dẫn tiêu chuẩn - L00 thường biểu thị độ dài dây dẫn tiêu chuẩn (không có hậu tố). Hiện tại có nhiều phiên bản của quạt này (biến thể 0,08A và 0,11A). Trước khi đặt hàng, hãy xác nhận bản sửa đổi hiện tại được yêu cầu từ tài liệu dịch vụ của hệ thống FANUC — hoặc so sánh thông số kỹ thuật hiện tại của nhãn quạt ban đầu với các biến thể có sẵn.

Q4: 1608KL-05W-B59 có thể được cài đặt ở bất kỳ hướng nào không?

Có — quạt ổ bi hoạt động đáng tin cậy ở mọi hướng lắp đặt (ngang, dọc, đảo ngược). Cấu trúc ổ bi của NMB duy trì khả năng bôi trơn theo mọi hướng. Trong cụm bảng điều khiển FANUC, quạt có thể được lắp theo nhiều hướng khác nhau tùy thuộc vào cấu hình điều khiển cụ thể — thiết kế ổ bi không bị giới hạn về hướng.
