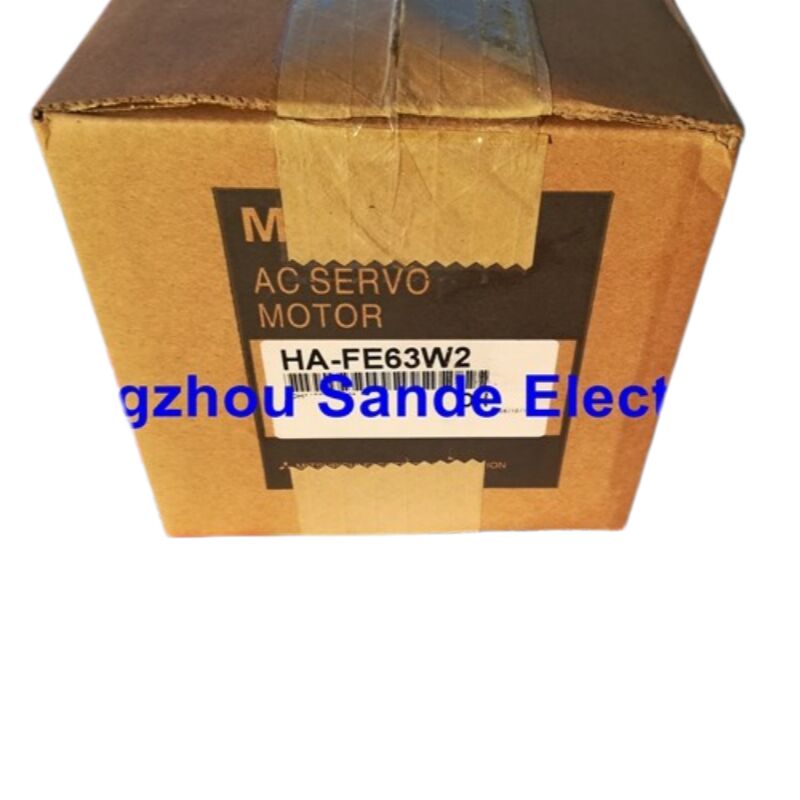

Động cơ Servo Mitsubishi HA-FE63W2 — 600W, 3000 vòng/phút, dòng MELSERVO HA-FE

Tổng quan

Động cơ Mitsubishi HA-FE63W2 (còn được gọi là HAFE63W2) là động cơ servo AC công suất 600 watt thuộc dòng MELSERVO HA-FE của Mitsubishi Electric — một dòng động cơ quán tính thấp, công suất nhỏ được thiết kế cho các trục máy nhỏ gọn, nơi ưu tiên khả năng tăng tốc nhanh và định vị chính xác. Với tốc độ định mức 3.000 vòng/phút, HA-FE63W2 đứng đầu trong dòng sản phẩm công suất nhỏ HA-FE, mang lại công suất cao nhất trong dòng sản phẩm này trong khi vẫn giữ nguyên kích thước mặt bích nhỏ gọn giúp các động cơ này phù hợp với không gian lắp đặt hạn chế.

Dòng HA-FE chiếm một vai trò cụ thể trong lịch sử sản phẩm MELSERVO. Các động cơ này được thiết kế cho các ứng dụng cần phản hồi vòng lặp tốc độ chặt chẽ và định vị lặp lại mà không cồng kềnh như động cơ công suất trung bình. Cấu tạo AC không chổi than có nghĩa là không cần bảo dưỡng chổi than, và bộ mã hóa kín cung cấp phản hồi vị trí mà bộ khuếch đại MR-J2 đi kèm sử dụng để điều khiển hoàn toàn vòng kín. Dữ liệu nhận dạng động cơ được lưu trữ trong bộ mã hóa cho phép bộ khuếch đại tự động nhận dạng động cơ được kết nối khi bật nguồn — một tính năng của MR-J2 giúp loại bỏ việc nhập tham số thủ công và giảm rủi ro vận hành.

HA-FE63W2 là một sản phẩm đã ngừng sản xuất. Các đơn vị tồn kho mới vẫn có sẵn thông qua các nhà cung cấp phụ tùng công nghiệp và nhà cung cấp servo chuyên dụng, làm cho nó trở thành bộ phận thay thế phù hợp cho các máy hiện có đã được chế tạo dựa trên động cơ này và các bộ khuếch đại đi kèm.

Thông số kỹ thuật chính

Dòng HA-FE: Quán tính thấp theo thiết kế

Tỷ lệ quán tính — tỷ lệ giữa quán tính tải và quán tính động cơ — là một trong những yếu tố quan trọng nhất đối với sự ổn định của hệ thống servo. Khi quán tính tải lớn so với động cơ, vòng điều khiển phải làm việc nhiều hơn để ngăn chặn hiện tượng quá đà và dao động, đặc biệt là trong các thay đổi vị trí nhanh chóng. Dòng HA-FE giải quyết vấn đề này bằng cách giữ cho quán tính rôto thấp, điều này mở rộng phạm vi tải mà động cơ có thể xử lý sạch sẽ mà không cần điều chỉnh nặng các độ lợi servo.

Đối với HA-FE63W2 ở công suất 600W, điều này có nghĩa là động cơ có thể tăng tốc và giảm tốc các tải cơ học nhỏ đến trung bình với băng thông tốt — phản ứng với các lệnh từ bộ khuếch đại MR-J2 mà không bị trễ, nếu không sẽ biểu hiện dưới dạng lỗi định vị hoặc chậm trễ trong các ứng dụng chu kỳ nhanh.

Cấu hình lắp mặt bích cũng thực tế không kém. Động cơ được lắp trực tiếp vào khung máy hoặc mặt hộp số, với trục nhô ra tải cơ học. Không cần giá đỡ hoặc bộ chuyển đổi bên ngoài cho các lắp đặt mặt bích tiêu chuẩn, điều này giữ cho sự thẳng hàng của hệ thống truyền động đơn giản và giảm độ mềm cơ học giữa động cơ và tải.

Ghép nối hệ thống: Bộ khuếch đại dòng MR-J2

HA-FE63W2 hoạt động với bộ khuếch đại servo dòng MR-J2-60A của Mitsubishi — lớp 600W của dòng MELSERVO-J2. Thế hệ MR-J2 đã giới thiệu một số tính năng vẫn còn liên quan đến người dùng bảo trì các cài đặt hiện có:

Tự động điều chỉnh thời gian thực. Bộ khuếch đại MR-J2 liên tục giám sát động lực học của tải và điều chỉnh độ lợi servo theo thời gian thực, giảm nhu cầu điều chỉnh độ lợi thủ công trong quá trình vận hành máy hoặc sau khi thay đổi cơ học.

Nhận dạng động cơ tự động. Dữ liệu thông số kỹ thuật động cơ được mã hóa trong bộ mã hóa của HA-FE63W2 được bộ khuếch đại đọc khi khởi động. Kết nối động cơ không khớp sẽ kích hoạt cảnh báo thay vì hoạt động sai im lặng — một biện pháp bảo vệ quan trọng trong các máy đa trục có thể xảy ra lỗi dây.

Định vị tuyệt đối với I/O thông thường. Với bộ pin dự phòng phù hợp tại bộ khuếch đại, sự kết hợp MR-J2 và HA-FE63W2 có thể duy trì vị trí tuyệt đối qua các chu kỳ nguồn mà không cần mô-đun bộ mã hóa tuyệt đối riêng, đơn giản hóa việc đấu dây so với một số hệ thống cạnh tranh cùng thời.

Bộ khuếch đại dòng MR-J2 hỗ trợ chế độ điều khiển vị trí, chế độ điều khiển tốc độ và chế độ điều khiển mô-men xoắn, với khả năng chuyển đổi chế độ trong cùng một bộ khuếch đại tùy thuộc vào giao diện điều khiển đang sử dụng. Đối với hầu hết các ứng dụng định vị — trường hợp sử dụng chính cho động cơ trục 600W — điều khiển vị trí qua đầu vào xung từ bộ điều khiển CNC hoặc PLC là cấu hình tiêu chuẩn.

Ứng dụng điển hình

Sự kết hợp giữa công suất 600W, tốc độ 3.000 vòng/phút và thiết kế quán tính thấp của HA-FE63W2 hướng đến các ứng dụng có đặc điểm cụ thể: tải vừa phải, thời gian chu kỳ nhanh, không gian lắp đặt hạn chế và yêu cầu định vị chính xác, lặp lại.

Máy khoan và phay PCB sử dụng nhiều trục servo công suất nhỏ để định vị phôi và đầu trục chính. Tốc độ phản hồi rất quan trọng ở đây — trục càng nhanh chóng tăng tốc, di chuyển và ổn định, thời gian chu kỳ cho mỗi lỗ càng ngắn.

Bàn xoay chỉ mục công suất nhỏ trên các trung tâm gia công hoặc đồ gá chuyên dụng cần định vị góc chính xác với khả năng giảm tốc sạch sẽ đến vị trí chỉ mục. Các động cơ không phanh như HA-FE63W2 dựa vào chức năng khóa servo của bộ khuếch đại để giữ vị trí khi đứng yên, hoạt động tốt cho việc chỉ mục ngang nơi tải trọng trọng lực tối thiểu.

Cơ cấu nhặt và đặt trong lắp ráp điện tử và tự động hóa phòng thí nghiệm đòi hỏi các chuyển động hành trình ngắn nhanh chóng với thời gian ổn định nhất quán. Quán tính thấp của dòng HA-FE là một lợi thế ở đây, vì động cơ có thể đảo chiều nhanh chóng mà không bị rung động xuất hiện với rôto quán tính cao hơn dưới cùng cài đặt độ lợi.

Trục cấp liệu trên máy CNC nhỏ — đặc biệt là nơi thiết kế máy có trước các khung động cơ lớn hơn — tiếp tục sử dụng động cơ dòng HA-FE làm thiết bị gốc, và HA-FE63W2 đóng vai trò là động cơ thay thế trực tiếp khi đơn vị gốc bị hỏng.

Ghi chú mua hàng cho người vận hành máy hiện có

HA-FE63W2 không còn được sản xuất. Điều này có ý nghĩa trực tiếp đối với bất kỳ ai tìm nguồn cung ứng đơn vị cho một cài đặt hiện có:

Các đơn vị tồn kho mới (NOS) là sự phù hợp gần nhất với thiết bị gốc, đã được lưu trữ chưa sử dụng kể từ khi sản xuất. Khi mua động cơ servo NOS, hãy xác nhận rằng pin bộ mã hóa (nếu có) đã được bảo trì hoặc đơn vị đã được xác minh hoạt động, vì dữ liệu vị trí tuyệt đối có thể bị mất nếu nguồn điện dự phòng đã vắng mặt trong một thời gian dài.

Các đơn vị đã được tân trang từ các cơ sở sửa chữa servo chuyên dụng cung cấp một giải pháp thay thế cho hàng tồn kho NOS. Một HA-FE63W2 được tân trang đúng cách sẽ có vòng bi được thay thế, bộ mã hóa được làm sạch hoặc bảo dưỡng và các cuộn dây được kiểm tra tính toàn vẹn của cách điện. Đối với các ứng dụng chu kỳ cao, một động cơ đã được tân trang với vòng bi mới có thể mang lại tuổi thọ cao hơn một đơn vị NOS có mỡ vòng bi đã khô một phần trong quá trình lưu trữ.

HA-FE63W2 không thể thay thế trực tiếp với các dòng động cơ Mitsubishi mới hơn như dòng HF hoặc HG. Các động cơ đó sử dụng giao thức bộ mã hóa khác và yêu cầu bộ khuếch đại thế hệ mới tương ứng. Nếu quyết định nâng cấp hệ thống servo, động cơ và bộ khuếch đại phải được thay đổi theo cặp phù hợp; việc lắp một động cơ mới hơn vào bộ khuếch đại MR-J2 hiện có sẽ không hoạt động.

Tại sao tải trục lại quan trọng đối với các cài đặt HA-FE63

Động cơ servo công suất nhỏ có giới hạn xác định về tải xuyên tâm và tải đẩy tại trục — các lực do truyền động đai, puly, bánh răng hoặc sự sai lệch khớp nối trực tiếp gây ra. Vượt quá các giới hạn này sẽ làm tăng tốc độ hao mòn vòng bi và có thể gây rung động vào phản hồi bộ mã hóa, gây ra hành vi điều khiển thất thường trước khi bất kỳ triệu chứng cơ học rõ ràng nào xuất hiện.

Đối với động cơ lắp mặt bích trong lớp công suất của HA-FE63W2, nguồn tải trục quá mức phổ biến nhất là độ căng của đai. Một đai truyền quá căng sẽ tạo ra tải xuyên tâm liên tục lên trục tại điểm tiếp xúc của đai. Khi lắp đặt hoặc căng lại đai trên ổ đĩa HA-FE63W2, hãy tham khảo bảng tải cho phép của Mitsubishi cho động cơ này và xác minh rằng độ căng đai tính toán tại bán kính puly không vượt quá tải xuyên tâm cho phép.

Các trục được dẫn động bằng khớp nối ít bị quá tải xuyên tâm hơn nhưng nhạy cảm với sự sai lệch góc và song song. Sự sai lệch chuyển thành mô-men uốn quay trên trục, có tác dụng tương tự như tải điểm xuyên tâm nhưng quay với tốc độ động cơ. Ngay cả sự sai lệch khớp nối nhỏ ở tốc độ 3.000 vòng/phút cũng tạo ra tải trọng vòng bi đáng kể; hãy căn chỉnh cẩn thận và kiểm tra lại sau khi ổn định nhiệt.

Câu hỏi thường gặp

Q1: Bộ khuếch đại servo nào tương thích với HA-FE63W2?

HA-FE63W2 được thiết kế để sử dụng với bộ khuếch đại dòng Mitsubishi MR-J2-60A — lớp 600W của dòng MELSERVO-J2. Nó không tương thích với bộ khuếch đại dòng MR-J2S (sử dụng giao thức bộ mã hóa khác) hoặc với bộ khuếch đại thế hệ mới hơn MR-J3 / MR-J4 mà không có phần cứng bộ chuyển đổi bổ sung.

Q2: HA-FE63W2 có phanh điện từ không?

Không. HA-FE63W2 cơ bản không bao gồm phanh điện từ. Nó phù hợp cho các trục ngang hoặc các ứng dụng mà chức năng khóa servo của bộ khuếch đại cung cấp khả năng giữ đủ. Đối với các trục dọc hoặc các ứng dụng yêu cầu giữ khi tắt nguồn, cần có biến thể có phanh (được ký hiệu bằng hậu tố "B" trong mã model) hoặc cơ chế phanh bên ngoài.

Q3: Có thể thay thế HA-FE63W2 bằng động cơ Mitsubishi mới hơn không?

Không phải là thay thế trực tiếp. Động cơ servo Mitsubishi mới hơn (dòng HF, HG) sử dụng giao diện bộ mã hóa khác và chỉ tương thích với các bộ khuếch đại mới hơn tương ứng. Để thay thế HA-FE63W2 bằng một thiết bị tương đương hiện đại, cả động cơ và bộ khuếch đại MR-J2 phải được thay thế đồng thời bằng một cặp thế hệ mới phù hợp.

Q4: HA-FE63W2 được liệt kê là đã ngừng sản xuất — hàng mới còn sẵn không?

Có, hàng tồn kho mới (NOS) tiếp tục có sẵn thông qua các đại lý phụ tùng công nghiệp và nhà cung cấp servo chuyên dụng. Đây là những động cơ do Mitsubishi sản xuất trước khi ngừng sản xuất và đã được lưu trữ đúng cách. Khi mua, hãy xác nhận điều kiện lưu trữ của người bán và liệu tình trạng bộ mã hóa/pin đã được xác minh hay chưa.

Q5: "W2" có ý nghĩa gì trong mã sản phẩm HA-FE63W2?

Hậu tố "W2" biểu thị một biến thể cấu hình dây hoặc đầu nối cụ thể trong dòng HA-FE63. Khi tìm nguồn cung ứng bộ phận thay thế, luôn chỉ định đầy đủ mã sản phẩm — HA-FE63W2 — thay vì chỉ HA-FE63 cơ bản, để đảm bảo đầu nối và giao diện cáp chính xác cho dây điện hiện có của máy bạn.
