Động cơ Servo AC Mitsubishi HC-MFS43 — 400W, Quán tính cực thấp, Bộ mã hóa tuyệt đối 17-bit, MELSERVO MR-J2S

Thương hiệu: Mitsubishi Electric

Dòng: MELSERVO HC-MFS

Nền tảng: MR-J2S

Mã sản phẩm: HC-MFS43 / HCMFS43

Mới trong bao bì gốc | Miễn phí vận chuyển nhanh | Còn hàng

Bốn trăm Watt trong khung 60mm

HC-MFS43 chiếm một vị trí thú vị trong dòng sản phẩm HC-MFS. Với công suất 400W trong kích thước mặt bích 60×60mm, đây không phải là động cơ có công suất cao theo tiêu chuẩn công nghiệp — nhưng nó chưa bao giờ được thiết kế để như vậy. Điều nó được thiết kế cho là một thứ cụ thể hơn: cung cấp chuyển động nhanh, chính xác, có thể lặp lại trong các không gian máy nhỏ gọn mà động cơ lớn hơn không thể lắp vừa, và thực hiện điều đó với độ phân giải và phản hồi động mà các kỹ sư tự động hóa làm việc trên thiết bị chu kỳ cao hoặc đa trục thực sự cần.

Đây là động cơ servo từ nền tảng MELSERVO J2S của Mitsubishi Electric, thuộc họ HC-MFS đặc trưng bởi quán tính rôto cực thấp và kích thước vật lý nhỏ gọn. Quán tính thấp trong ngữ cảnh này có nghĩa là bản thân rôto ít chống lại sự thay đổi vận tốc hơn so với động cơ thông thường ở cùng mức công suất — điều này trực tiếp chuyển thành khả năng tăng tốc nhanh hơn, thời gian ổn định ngắn hơn và điều khiển vị trí phản ứng nhanh hơn. Trong một máy thực hiện hàng trăm chu kỳ mỗi giờ, những lợi thế đó sẽ cộng hưởng.

HC-MFS43 được cung cấp với trục thẳng và không có phanh — đây là cấu hình cơ bản của động cơ, phù hợp cho các trục ngang hoặc các ứng dụng mà việc giữ vị trí khi mất điện được quản lý bên ngoài bởi thiết kế máy. Nó có bộ mã hóa tuyệt đối 17-bit theo tiêu chuẩn, một thiết bị phản hồi tích hợp giữ lại thông tin vị trí đầy đủ ngay cả khi tắt nguồn.

Thông số kỹ thuật đã được xác minh

Thông số kỹ thuật được lấy từ trang sản phẩm chính thức của Mitsubishi Electric Factory Automation Americas và đối chiếu với tài liệu kỹ thuật của nhà phân phối đã xuất bản.

Quán tính cực thấp — Tại sao nó quan trọng hơn công suất đỉnh

Công suất định mức trên nhãn động cơ cho biết năng lượng mà nó có thể cung cấp liên tục. Chỉ số quán tính rôto của nó cho biết một điều quan trọng không kém: nó có thể phản ứng nhanh như thế nào với sự thay đổi vận tốc hoặc vị trí được lệnh. Hai thuộc tính này có liên quan nhưng không giống nhau, và đối với nhiều ứng dụng tự động hóa, đặc tính quán tính có tác động thực tế hơn đến hiệu suất máy so với công suất định mức.

Mô-men quán tính rôto của HC-MFS43 là 0,143 × 10⁻⁴ kg·m² — một giá trị thấp có chủ đích đạt được thông qua thiết kế rôto được tối ưu hóa cho phản hồi động thay vì khối lượng nhiệt. Khi bộ điều khiển ra lệnh cho động cơ khởi động, dừng hoặc đảo chiều, rôto sẽ chống lại sự thay đổi đó tỷ lệ thuận với quán tính của nó. Rôto có quán tính thấp hơn sẽ tăng tốc nhanh hơn, giảm tốc trong khoảng cách ngắn hơn và đạt đến vị trí được lệnh sớm hơn. Qua hàng nghìn chu kỳ mỗi ca, một động cơ ổn định về vị trí mục tiêu nhanh hơn 5 mili giây so với động cơ thay thế là một động cơ cải thiện năng suất máy một cách có thể đo lường được.

Đây là lý do tại sao dòng HC-MFS được phát triển như một họ sản phẩm riêng biệt thay vì chỉ là phiên bản thu nhỏ của động cơ servo Mitsubishi lớn hơn. Thiết kế vật lý và điện từ phản ánh sự tối ưu hóa cho chuyển động động, chu kỳ cao — HC-MFS43 400W và HC-MFS73 750W chia sẻ cùng triết lý kiến trúc ngay cả khi chúng khác nhau về công suất đầu ra.

Mặt bích 60×60mm — Vừa vặn nơi những động cơ khác không thể

Kích thước mặt bích vuông 60mm của HC-MFS43 không chỉ đơn giản là động cơ nhỏ. Đó là một kích thước giao diện cơ khí tiêu chuẩn xác định các mẫu lắp đặt và thiết kế khớp nối mà động cơ tương thích. Đối với các nhà thiết kế máy đã bố trí một trục xung quanh dạng mặt bích 60mm, một bộ phận thay thế phải có cùng hình dạng mặt bích để lắp đặt mà không cần sửa đổi khung máy.

Các động cơ servo lớn hơn trong dòng sản phẩm của Mitsubishi — bao gồm cả HC-MFS73 với mặt bích 80mm — không tương thích về mặt vật lý với giá đỡ được thiết kế cho 60mm. Đây là một hạn chế cơ học đơn giản, không phải là sự đánh đổi về hiệu suất. Thiết bị được chế tạo xung quanh động cơ HC-MFS43 yêu cầu HC-MFS43 hoặc một bộ tương đương về kích thước chính xác, và vì bộ phận này đã ngừng sản xuất, hàng tồn kho mới của số hiệu bộ phận gốc thường là con đường thay thế trực tiếp nhất có sẵn.

Bộ mã hóa tuyệt đối 17-bit — Độ chính xác bền vững

Hầu hết các động cơ servo được sử dụng trong sản xuất tự động hóa ngày nay đều có bộ mã hóa tăng dần — các thiết bị phản hồi đếm xung từ một điểm tham chiếu được thiết lập khi khởi động. Bộ điều khiển biết động cơ đang ở đâu so với điểm bắt đầu của nó, nhưng không hơn gì. Nếu nguồn điện bị gián đoạn, điểm tham chiếu đó sẽ bị mất và cần một trình tự định vị lại trước khi hoạt động bình thường có thể tiếp tục.

Bộ mã hóa tích hợp của HC-MFS43 là loại tuyệt đối, hoạt động ở độ phân giải 17-bit. Với 131.072 vị trí riêng biệt mỗi vòng quay, nó cung cấp cả độ phân giải góc tinh vi và kiến thức vị trí tuyệt đối thực sự — bộ điều khiển biết chính xác trục đang ở đâu tại thời điểm cấp nguồn, mà không cần bất kỳ chuyển động định vị lại nào. Đối với máy đa trục hoặc các quy trình mà việc định vị lại tất cả các trục khi khởi động lại làm tăng thời gian chu kỳ hoặc gây lo ngại về an toàn, bộ mã hóa tuyệt đối là một lợi thế vận hành thực sự được tích hợp trực tiếp vào động cơ.

Bộ khuếch đại servo tương thích

HC-MFS43 kết hợp với dòng bộ khuếch đại MR-J2S-40, có sẵn trong bốn biến thể giao diện:

Bộ khuếch đại phù hợp hoàn toàn phụ thuộc vào kiến trúc điều khiển của máy đang được bảo trì. Bộ điều khiển đa trục dựa trên SSCNET yêu cầu MR-J2S-40B. Các trục độc lập hoặc điều khiển bằng chuỗi xung sử dụng MR-J2S-40A. Nếu bộ khuếch đại hiện có trong máy vẫn hoạt động, nó không cần phải thay thế khi chỉ thay thế động cơ — việc thay thế động cơ là trao đổi vật lý và điện trực tiếp miễn là số hiệu bộ phận đầy đủ khớp.

Các biến thể mẫu trong họ HC-MFS43

Một số biến thể hậu tố của HC-MFS43 đã được sản xuất để bao gồm các yêu cầu về trục và phanh khác nhau:

Mỗi biến thể mang cùng các thông số kỹ thuật điện và hiệu suất cốt lõi. Cấu hình phanh và trục xác định sự phù hợp về mặt vật lý và yêu cầu ứng dụng — một máy được thiết kế cho khớp nối rãnh then yêu cầu biến thể K; một trục thẳng đứng hoặc ứng dụng giữ vị trí yêu cầu biến thể B. Danh sách này bao gồm biến thể tiêu chuẩn HC-MFS43 với trục thẳng và không có phanh.

Nơi HC-MFS43 Thường Được Sử Dụng

Sự kết hợp của động cơ với kích thước nhỏ gọn, quán tính cực thấp và phản hồi độ phân giải cao làm cho nó phù hợp với một loạt các ứng dụng có thể dự đoán được. Các trục cổ tay cuối cánh tay robot và bộ truyền động khớp nhẹ — nơi kích thước vật lý và quán tính đều quan trọng vì động cơ là một phần của khối lượng chuyển động. Thiết bị gắp và đặt nơi tốc độ chu kỳ là mục tiêu hiệu suất và tốc độ phản hồi của servo trực tiếp giới hạn năng suất. Các trục định vị phụ đa trục CNC, chẳng hạn như bộ thay dao, bộ gá quay và trục chính phụ trong các trung tâm gia công nhỏ hơn. Thiết bị xử lý bán dẫn nơi sự sạch sẽ, độ chính xác và kích thước nhỏ gọn đều là các yêu cầu đồng thời. Bộ truyền động băng tải và bàn quay trong các máy lắp ráp có không gian hạn chế.

Trong tất cả các trường hợp này, HC-MFS43 thường không phải là động cơ thực hiện công việc nặng chính. Nó là động cơ chịu trách nhiệm cho chuyển động phụ chính xác, nhanh — và trong vai trò đó, quán tính thấp và độ phân giải cao quan trọng hơn công suất định mức.

Lưu ý về nguồn cung — Bộ phận OEM đã ngừng sản xuất

Mitsubishi Electric đã ngừng sản xuất dòng HC-MFS cùng với họ động cơ HC rộng lớn hơn. HC-MFS43 không còn được sản xuất và không có sẵn thông qua các kênh phân phối ủy quyền của Mitsubishi. Những gì còn lưu hành là hàng tồn kho sản xuất gốc của nhà máy do các nhà cung cấp hàng tồn kho công nghiệp nắm giữ — các đơn vị đã được lưu kho trước khi dây chuyền đóng cửa và chưa bao giờ được lắp đặt hoặc sử dụng.

Để bảo trì thiết bị được chế tạo xung quanh động cơ này, hàng tồn kho mới là con đường mua sắm phù hợp. Một đơn vị đã sửa chữa hoặc tân trang đưa vào lịch sử dịch vụ không xác định vào một trục máy quan trọng. Một đơn vị mới trong hộp từ sản xuất gốc là một đại lượng đã biết: cùng một dây chuyền lắp ráp của nhà máy, cùng một tiêu chuẩn chất lượng, cùng kích thước cơ khí và đặc tính điện như động cơ mà nó thay thế.

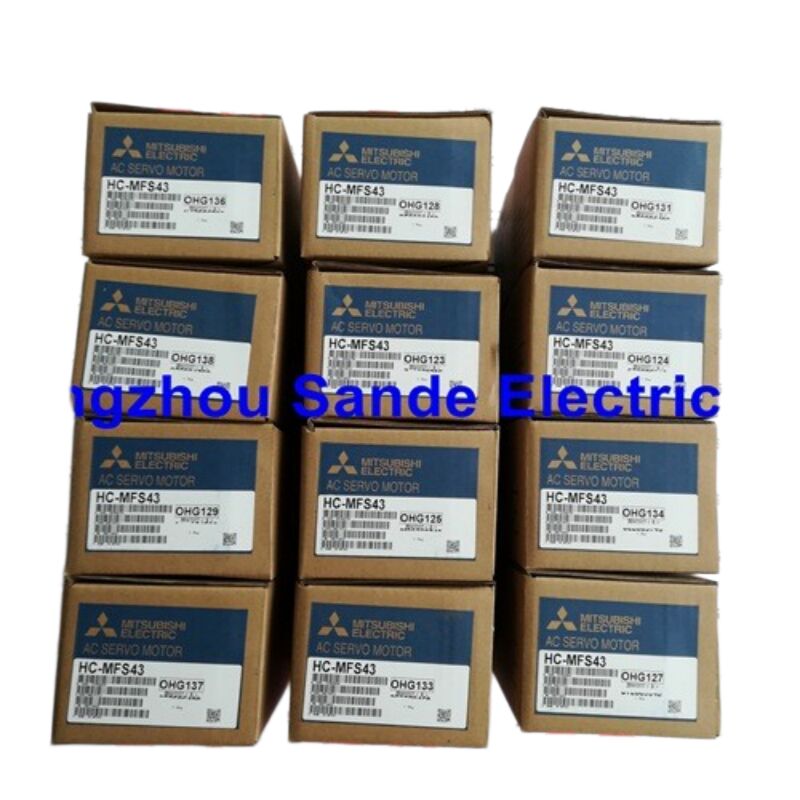

Danh sách này được vận chuyển từ bao bì gốc được niêm phong của nhà máy Mitsubishi Electric.

Câu hỏi thường gặp

Q1: HC-MFS43 không có phanh. Có an toàn khi sử dụng trên trục thẳng đứng không?

Động cơ servo không có phanh có thể được sử dụng trên trục thẳng đứng, nhưng nó đòi hỏi sự cân nhắc kỹ lưỡng về kỹ thuật. Nếu không có phanh giữ, trục hoàn toàn dựa vào bộ khuếch đại servo và mô-men xoắn động cơ để duy trì vị trí khi máy dừng hoặc mất điện. Nếu servo đang hoạt động và chức năng, động cơ sẽ giữ vị trí bình thường. Nếu mất điện hoặc bộ khuếch đại bị lỗi, không có gì ngăn cản trục di chuyển do trọng lực. Đối với tải trọng thẳng đứng mà chuyển động xuống không kiểm soát có thể làm hỏng dụng cụ, sản phẩm hoặc tạo ra nguy cơ an toàn, lựa chọn phù hợp là HC-MFS43B — biến thể có phanh điện từ khóa trục cơ học khi mất điện. HC-MFS43 tiêu chuẩn phù hợp cho các trục ngang hoặc trục thẳng đứng nơi tải trọng được cân bằng, đủ nhẹ để chấp nhận chuyển động do trọng lực, hoặc nơi hệ thống phanh cơ khí bên ngoài riêng biệt được cung cấp bởi thiết kế máy.

Q2: Sự khác biệt về hiệu suất giữa HC-MFS43 và HC-MFS73 lớn hơn là gì?

HC-MFS73 có công suất định mức 750W so với 400W của HC-MFS43 — khoảng 87% công suất đầu ra liên tục cao hơn. Mô-men xoắn định mức của 73 là 2,4 N·m so với 1,3 N·m của 43, và mô-men xoắn đỉnh cũng tương tự. Cả hai động cơ đều chia sẻ cùng kiến trúc bộ mã hóa tuyệt đối 17-bit và cùng triết lý thiết kế quán tính cực thấp, và cả hai đều chạy ở tốc độ định mức 3.000 vòng/phút. Sự khác biệt vật lý chính là kích thước mặt bích: HC-MFS73 sử dụng mặt bích 80×80mm, trong khi HC-MFS43 sử dụng 60×60mm. Điều này có nghĩa là hai động cơ không thể thay thế cho nhau về mặt cơ khí trong hầu hết các cài đặt máy — lỗ lắp, kích thước khớp nối và không gian có sẵn đều khác nhau. Lựa chọn giữa chúng gần như luôn được xác định bởi thiết kế máy ban đầu, chứ không phải bởi một lựa chọn tự do giữa các tùy chọn tương đương.

Q3: HC-MFS43 có thể được điều khiển bởi bộ khuếch đại dòng MR-J4 mới hơn không?

Không trực tiếp trong cấu hình tiêu chuẩn. Dòng bộ khuếch đại MR-J4 sử dụng giao thức giao diện bộ mã hóa khác với bộ mã hóa tích hợp của HC-MFS43, vì vậy kết nối cáp trực tiếp giữa bộ khuếch đại J4 và động cơ HC-MFS43 không hoạt động nếu không có thêm bộ chuyển đổi. Mitsubishi Electric đã phát triển một bộ công cụ làm mới — bộ cáp cụ thể được sử dụng cùng với bộ khuếch đại MR-J4-DU_B-RJ020 — để cho phép ổ đĩa J4 điều khiển các động cơ dòng HC cũ hơn. Đây là một đường dẫn di chuyển đã được ghi lại, nhưng nó không phải là một sự thay thế cắm là chạy: nó yêu cầu bộ cáp làm mới phù hợp và cấu hình tham số cụ thể ở phía bộ khuếch đại J4. Nếu bạn đang bảo trì một máy hiện có và chỉ cần thay thế một động cơ HC-MFS43 bị lỗi, việc thay thế nó bằng một HC-MFS43 khác được điều khiển bởi bộ khuếch đại MR-J2S-40 ban đầu là con đường đơn giản và đáng tin cậy hơn.

Q4: Trọng lượng được liệt kê là 1,45 kg. Con số này có bao gồm trọng lượng bao bì cho mục đích vận chuyển không?

Con số 1,45 kg là trọng lượng tịnh của động cơ theo quy định trong tài liệu sản phẩm của Mitsubishi Electric — chỉ riêng đơn vị động cơ, không bao gồm bao bì. Trọng lượng vận chuyển thực tế bao gồm vật liệu đóng gói gốc của nhà máy sẽ cao hơn. Đối với mục đích vận chuyển quốc tế, trọng lượng đóng gói gộp được hãng vận chuyển sử dụng để tính phí vận chuyển. Nếu bạn cần trọng lượng vận chuyển chính xác để tính thuế nhập khẩu hoặc đặt cước vận chuyển, hãy liên hệ trực tiếp với chúng tôi trước khi đặt hàng và chúng tôi có thể cung cấp trọng lượng đóng gói thực tế cho đơn vị cụ thể đang được vận chuyển.

Q5: Điều gì xảy ra nếu quán tính tải trên HC-MFS43 quá cao so với quán tính động cơ?

Hướng dẫn của Mitsubishi cho HC-MFS43 khuyến nghị rằng mô-men quán tính tải được kết nối với trục động cơ không được vượt quá 30 lần mô-men quán tính rôto của chính động cơ. Quán tính rôto của động cơ là 0,143 × 10⁻⁴ kg·m², vì vậy quán tính tải tối đa được khuyến nghị là khoảng 4,29 × 10⁻⁴ kg·m². Vượt quá tỷ lệ này không nhất thiết gây ra lỗi ngay lập tức, nhưng nó làm suy giảm hành vi động của hệ thống servo: các tham số điều chỉnh của bộ điều khiển, giả định một phạm vi tỷ lệ quán tính nhất định, trở nên kém hiệu quả hơn. Các triệu chứng điển hình bao gồm quá đà khi di chuyển vị trí, cộng hưởng hoặc dao động trong quá trình giảm tốc và khó đạt được cài đặt độ lợi ổn định. Nếu ứng dụng của bạn đặt quán tính tải trên tỷ lệ được khuyến nghị, hãy tham khảo các công cụ lựa chọn servo hoặc hỗ trợ kỹ thuật của Mitsubishi Electric trước khi hoàn tất việc lựa chọn động cơ, vì một động cơ khác hoặc cấu hình hộp số có thể phù hợp hơn.
