Trình điều khiển động cơ Servo
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | MITSUBISHI |
| Chứng nhận | CE ROHS |

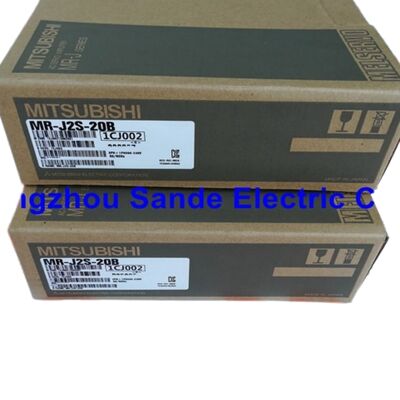

| Số mô hình | MR-J2S-20B |
Phần số:MR-J2S-20B.Thương hiệu:Mitsubishi Electric.Series:MELSERVO-J2-Super.Lượng sản xuất:200W.Xe buýt:SSCNET.Điều kiện:Bản gốc mới
Có các ổ servo, và sau đó có các ổ servo được xây dựng xung quanh một mạng lưới chuyển động chuyên dụng.
Một phần của dòng MELSERVO-J2-Super của Mitsubishi Electric,MR-J2S-20B là một bộ khuếch đại servo AC 200 W được thiết kế để hoạt động trên SSCNET của Mitsubishi Servo System Controller NETwork thay vì chấp nhận các lệnh xung từ một bộ điều khiển độc lậpSự lựa chọn kiến trúc duy nhất đó định hình tất cả mọi thứ về cách động cơ hoạt động trong một hệ thống đa trục: chi phí dây thừng thấp hơn, điều khiển trục đồng bộ,và một kênh truyền thông xử lý lệnh vị trí, phản hồi trạng thái, và dữ liệu lỗi trên cùng một kết nối xích chuỗi.
Sản phẩm này hiện đã ngừng sản xuất bởi Mitsubishi Electric. Mỗi đơn vị trong danh sách này là hoàn toàn mới trong bao bì nhà máy ban đầuCó các lựa chọn thay thế được cải tạo và sử dụng trên thị trườngNhững gì chúng ta mang theo không phải là thế.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | MR-J2S-20B |
| Dòng sản phẩm | MELSERVO-J2-Super |
| Năng lượng đầu ra | 200 W |
| Điện áp đầu vào | 3-phase / 1-phase 200~230 V AC ±10% |
| Tần số đầu vào | 50 / 60 Hz |
| Dòng điện đầu vào | 1.5 ∙ 2.2 A |
| Điện áp đầu ra | 170 V AC (3 pha) |
| Tần số đầu ra | 0 ¢ 360 Hz |
| Điện lượng đầu ra | 1.5 A |
| Giao diện điều khiển | SSCNET serial bus |
| Độ phân giải mã hóa | 131,072 xung/rev |
| Phương pháp kiểm soát | PWM sóng sinus / điều khiển dòng |
| Phòng phanh động | Xây dựng trong |
| Truyền thông PC | RS-232C (CN3 / MR Configurator) |
| Nhiệt độ hoạt động | 0°C đến +55°C |
| Nhiệt độ lưu trữ | -20°C đến +65°C |
| Xếp hạng khoang | IP20 |
| Động cơ tương thích | HC-KFS23, HC-MFS23, HF-KP23 (tầng 200 W) |
| Các bộ điều khiển tương thích | Q172CPU ((N), Q173CPU ((N), A172SHCPU, A173UHCPU, A1SD75M, QD75M |
| Điều kiện | Mới Original Mitsubishi Packaging |
Mỗi bộ khuếch đại MR-J2S có hai phiên bản.
- Một mẫu.nhận các lệnh vị trí của họ dưới dạng các đường dây xung (pulse trains) - tín hiệu bước / hướng hoặc hình vuông được dây trực tiếp từ đầu ra bộ điều khiển.đơn giản để tích hợp với hầu hết các PLC và thẻ chuyển động.
Mô hình BĐưa MR-J2S-20B kết nối với bộ điều khiển chuyển động Mitsubishi SSCNET thông qua cáp mạng hàng loạt trên đầu nối CN1A và CN1B.Bộ điều khiển chuyển động quản lý tất cả các trục trên chuỗi trong chu kỳ liên lạc đồng bộKhông có đầu ra xung, không có dây dẫn trục theo trục của tín hiệu chỉ huy.
Đối với các nhà chế tạo máy chạy bốn trục hoặc nhiều hơn dưới một bộ điều khiển chuyển động Q-series hoặc A-series, SSCNET không phải là một tính năng mà là kiến trúc mà máy được thiết kế xung quanh.MR-J2S-20B phù hợp với kiến trúc đóNó sẽ không chấp nhận các lệnh xung tàu, và nó không thể được thay thế cho một mô hình -A mà không thay đổi cũng bộ điều khiển.
131,072 Pulse/Rev Encoder InterfaceKhả năng tương thích bộ mã hóa độ phân giải cao không phải là ngôn ngữ tiếp thị.003 ° mỗi lần đếm trước khi giảm cơ khíTrên các trục chính xác nhịp nhỏ, điều này có nghĩa là vị trí thực sự tốt mà không cần phải quá kích thước tỷ lệ giảm cơ học để bù đắp cho sự thiếu hụt độ phân giải.
Tự động điều chỉnh thời gian thựcSự thay đổi quán tính tải giữa các máy, giữa các công cụ và đôi khi giữa các trạng thái hoạt động trên cùng một máy.chức năng tự động điều chỉnh của MR-J2S-20B giám sát những thay đổi này và điều chỉnh servo tăng liên tụcThời gian đưa vào hoạt động được rút ngắn, và động cơ thích nghi với sự trôi dạt cơ học trong suốt cuộc đời sử dụng của máy mà không cần điều chỉnh lại bằng tay.
Dây phanh năng động tích hợp Khi nguồn năng lượng bị cắt hoặc một lỗi kích hoạt ổ đĩa, phanh động hoạt động độc lập với hệ thống điều khiển.làm chậm trục mà không dựa vào vòng lặp điều khiểnĐối với trục dọc hoặc bất kỳ ứng dụng nào mà một bờ biển không kiểm soát tạo ra một mối nguy hiểm, đây là yêu cầu an toàn cơ bản và nó là tiêu chuẩn trên mỗi MR-J2S-20B, không phải là một tùy chọn.
Giới hạn mô-men xoắn qua mạch kẹp và đầu vào tương tựVòng mạch kẹp phần cứng giới hạn mô-men xoắn đầu ra để bảo vệ giai đoạn điện IGBT trong quá trình gia tốc và giảm tốc tích cực.Giá trị giới hạn có thể được điều chỉnh thông qua tham số hoặc cắt giảm trong thời gian thực thông qua đầu vào tương tự bên ngoài, cho phép chế độ hoạt động giới hạn mô-men xoắn mà không cần phần cứng riêng biệt.
Bộ cấu hình MR thông qua RS-232CKết nối máy tính xách tay với cổng CN3 và phần mềm MR Configurator cho bạn một cái nhìn đầy đủ vào ổ đĩa: chỉnh sửa tham số trực tiếp, chạy thử nghiệm, theo dõi theo kiểu dao động, điều chỉnh tăng,và lịch sử báo động đầy đủTrong quá trình đưa vào sử dụng, điều này tiết kiệm giờ so với điều hướng các tham số thông qua màn hình màn hình phía trước.Nó tạo ra sự khác biệt giữa một giải pháp 20 phút và một buổi chẩn đoán hai giờ.
Phòng bảo vệ đầy đủBộ khuếch đại giám sát: overcurrent · regenerative overvoltage · overload (electronic thermal) · motor overtemperature · encoder fault · regeneration fault · undervoltage · instantaneous power failure · overspeed · excessive position errorTrên bất kỳ cái này, lái xe đi, lưu trữ mã báo động,và giữ nó có thể đọc được thông qua màn hình phía trước hoặc MR Configurator, cho một điểm khởi đầu cụ thể để sửa lỗi thay vì chỉ báo lỗi chung.
Lượng đầu ra 200 W và giao diện SSCNET đặt ổ đĩa này là bộ khuếch đại trục cho chuyển động nhỏ gọn, chính xác, chu kỳ cao trong các hệ thống đa trục.
CNC và trung tâm gia công
Sản xuất điện tửMáy lắp ráp PCB, máy phân phối SMT,và gantries xử lý thử nghiệm nơi sự kết hợp của độ phân giải cao và SSCNET đồng bộ hóa hỗ trợ sự khoan dung vị trí chặt chẽ và thời gian chu kỳ các quy trình này yêu cầu.
Xử lý bằng laser- Hệ thống cắt và đánh dấu giường phẳng, nơi các trục bảng X / Y cần theo dõi tốc độ không đổi và phản ứng vị trí nhanh để theo dõi các đường dẫn được lập trình chính xác.
Xử lý bán dẫn✓ các giai đoạn vận chuyển wafer và nền trong môi trường phòng sạch.nhưng bên trong một vỏ quá trình niêm phong độ chính xác của ổ đĩa và dấu chân nhỏ gọn được phù hợp với ứng dụng.
Bao bì và dán nhãn- trục đăng ký, đo bằng máy chủ và vị trí đầu áp dụng nhãn, trong đó đồng bộ hóa SSCNET giữ tất cả các trục trên cùng một tham chiếu thời gian như chu kỳ máy.
| Mô hình động cơ | Cấu hình | Sản lượng định giá |
|---|---|---|
| HC-KFS23 | Tiêu chuẩn, không có phanh | 200 W |
| HC-KFS23B | Dùng phanh điện từ chuẩn | 200 W |
| HC-MFS23 | Ít quán tính, không có phanh | 200 W |
| HC-MFS23B | Phòng phanh điện từ ít quán tính | 200 W |
| HF-KP23 | Dòng hiệu suất cao | 200 W |
Khi đặt một ổ đĩa thay thế cho một máy hiện có, hãy đọc biển số động cơ trước khi xác nhận mô hình.Loại bộ mã hóa được lắp vào động cơ phải tương thích với bộ khuếch đại. Tất cả các động cơ HC-KFS và HC-MFS tiêu chuẩn 200 W cho loạt MR-J2S-B sử dụng 131,072 mã hóa xung / rev mà MR-J2S-20B mong đợi.
Những người mua tìm kiếm sản phẩm này sử dụng nhiều định dạng, tất cả đều đề cập đến cùng một bộ khuếch đại:
MR-J2S-20B·MRJ2S20B·MR J2S 20B·MR-J2S-2OB (O / không nhầm lẫn cả hai đề cập đến đơn vị này)·Mitsubishi 200W SSCNET bộ khuếch đại servo·MELSERVO J2S 20B
Câu hỏi: Dòng MR-J2S đã ngừng sản xuất? Đây là một đơn vị được tân trang hoặc đóng gói lại?
Đáp: Không. Mỗi đơn vị chúng tôi mang theo là mới trong bao bì nhà máy Mitsubishi gốc √ hàng tồn kho chính hãng được mua trước khi kết thúc vòng đời sản phẩm.có nghĩa là Mitsubishi không còn sản xuất hoặc phân phối nó thông qua các kênh tiêu chuẩn. Sản phẩm mới trong hộp xuất phát độc quyền từ hàng tồn kho của nhà phân phối được xây dựng trước khi đóng cửa đó. Chúng tôi không bán các đơn vị được sửa chữa, sửa chữa hoặc đóng gói lại theo danh sách sản phẩm mới.Nếu bạn đang xây dựng một dự trữ phụ tùng thay thế cho máy vẫn chạy ổ MR-J2S-B, tồn kho mới thực sự có sẵn bây giờ nó sẽ không ở lại như vậy vô hạn.
Q: MR-J2S-20B có thể được sử dụng với PLC Q-series mà không có bộ điều khiển chuyển động?
Đáp: Không trực tiếp. MR-J2S-20B giao tiếp qua SSCNET, đòi hỏi một bộ điều khiển chuyển động tương thích của Mitsubishi chứ không phải là một CPU dòng Q tiêu chuẩn.Q173CPU ((N), A172SHCPU(N), A173UHCPU, A1SD75M, và QD75M. Một CPU Q-series tiêu chuẩn (QCPU) không có cổng SSCNET và không thể chỉ huy MR-J2S-20B.Nếu hệ thống của bạn sử dụng một PLC Q-series tiêu chuẩn mà không có một mô-đun chuyển động, mô hình hậu tố -A (MR-J2S-20A) là biến thể thích hợp, vì nó chấp nhận các lệnh xung từ một mô-đun định vị chuyên dụng.
Q: Con đường di chuyển là gì khi ổ này cuối cùng cần phải được thay thế bằng mô hình sản xuất hiện tại?
A: Mitsubishi hỗ trợ một tuyến nâng cấp xác định.Bộ khuếch đại MR-J4-20B-RJ020 (công cụ khuếch đại loạt J4) kết hợp với đơn vị chuyển đổi MR-J4-T20 cho phép bộ khuếch đại J4 kết nối với mạng MR-J2S-B SSCNET hiện cóĐiều này có nghĩa là bộ điều khiển chuyển động không cần phải được thay thế chỉ thay thế bộ khuếch đại và động cơ.Đơn vị chuyển đổi xử lý dịch giao thức giữa SSCNET gốc và giao diện SSCNET III / H của bộ khuếch đại J4Đây là con đường di chuyển được chính thức hỗ trợ cho các máy chạy hệ thống MR-J2S-B nơi thay thế bộ điều khiển không thực tế.
Hỏi: Làm thế nào để đọc và xóa lịch sử báo động trên MR-J2S-20B?
A: Các mã báo động hiển thị định dạng AL.XX trên màn hình bảng điều khiển phía trước. Các mã thường gặp nhất trên 20B là: AL.10 (tăng áp thấp ✓ kiểm tra dây điện và điện áp), AL.30 (tăng điện tái tạo ∼ chậm quá nhanh hoặc năng lượng tái tạo không đủ), AL.32 (đánh giá điện áp cung cấp điện áp và đường phanh giảm tốc), AL.50 (đánh giá kích thước động cơ và điều kiện nhiệt) và AL.16 (sai bộ mã hóa . Lịch sử báo động lưu trữ sáu lỗi cuối cùng. Để đọc hoặc xóa lịch sử thông qua phần mềm, kết nối máy tính với cổng CN3 RS-232C và sử dụng MR Configuratorvà dữ liệu vận hành tại thời điểm mỗi chuyến bay. Việc làm sạch báo động bảng điều khiển phía trước được thực hiện thông qua chuỗi nút SET được mô tả trong hướng dẫn sử dụng MR-J2S-B.
Hỏi: Có phải 200W có nghĩa là ổ này cần một kháng cự tái tạo bên ngoài?
Đáp: MR-J2S-20B không bao gồm một kháng cự tái tạo tích hợp.Đối với các ứng dụng với tải tái tạo nhẹ ️ trục ngang có độ trút trung bình và tốc độ chậm trung bình ️ mạch tái tạo nội bộ xử lý năng lượng mà không phát ra. Đối với các ứng dụng với chu kỳ giảm tốc nhanh chóng, quán tính tải trọng cao, hoặc trục dọc nơi trọng lực cung cấp tải tái tạo liên tục khi xuốngmột kháng cự tái tạo tùy chọn bên ngoài nên được thêm vàoNếu không có một, công suất tái tạo nặng sẽ kích hoạt ổ đĩa trên AL.30 (tăng điện áp tái tạo).và thêm tùy chọn tái tạo thích hợp nếu ứng dụng yêu cầu.
MR-J2S-20B là một trong những lý lẽ tốt hơn để duy trì hàng tồn kho phụ tùng trên máy mà bạn phụ thuộc.và thực sự khó có nguồn cung cấp khi các cổ phiếu mới mỏngNếu bạn quản lý thiết bị được xây dựng xung quanh ổ đĩa này, quyết định thực tế là đơn giản.
Các câu hỏi về tương thích động cơ, ghép nối bộ điều khiển, hoặc chi tiết cài đặt?
