FANUC A06B-0151-B576 — Động cơ Servo AC α30/1200, Trục côn, Bộ mã hóa αA64 với Tụ điện siêu cấp

Động cơ này là gì

Động cơ servo AC FANUC A06B-0151-B576 thuộc dòng Alpha (α) của FANUC — thế hệ động cơ servo FANUC chủ lực được phát triển cho các máy công cụ CNC lớn, trung tâm gia công ngang, máy doa và ổ trục quay tải nặng. Mã định danh nội bộ của nó trong dòng là α30/1200: một động cơ có mô-men xoắn cực đại định mức là 30 N·m và tốc độ tối đa là 1.200 vòng/phút.

Trong khi hầu hết các động cơ servo trong máy CNC nhỏ hơn hoạt động ở tốc độ 3.000 vòng/phút trở lên, α30/1200 được thiết kế cho một mục đích cơ bản khác — mô-men xoắn cao liên tục ở tốc độ vừa phải, được kết nối trực tiếp với các trục cấp liệu đòi hỏi khắt khe mà không cần hộp số trung gian. Sự kết hợp giữa mô-men xoắn cực đại 30 N·m và quy mô vật lý mà công việc yêu cầu có nghĩa đây là một động cơ đáng kể, nặng khoảng 41 kg và cần cẩu hoặc thiết bị nâng hạ để xử lý an toàn.

Ba tính năng nổi bật phân biệt B576 với các biến thể khác trong dòng A06B-0151: trục côn, bộ mã hóa tuyệt đối αA64 và hệ thống sao lưu S.C. (tụ điện siêu cấp). Mỗi tính năng này sẽ được trình bày chi tiết bên dưới.

Thông số kỹ thuật đã xác minh

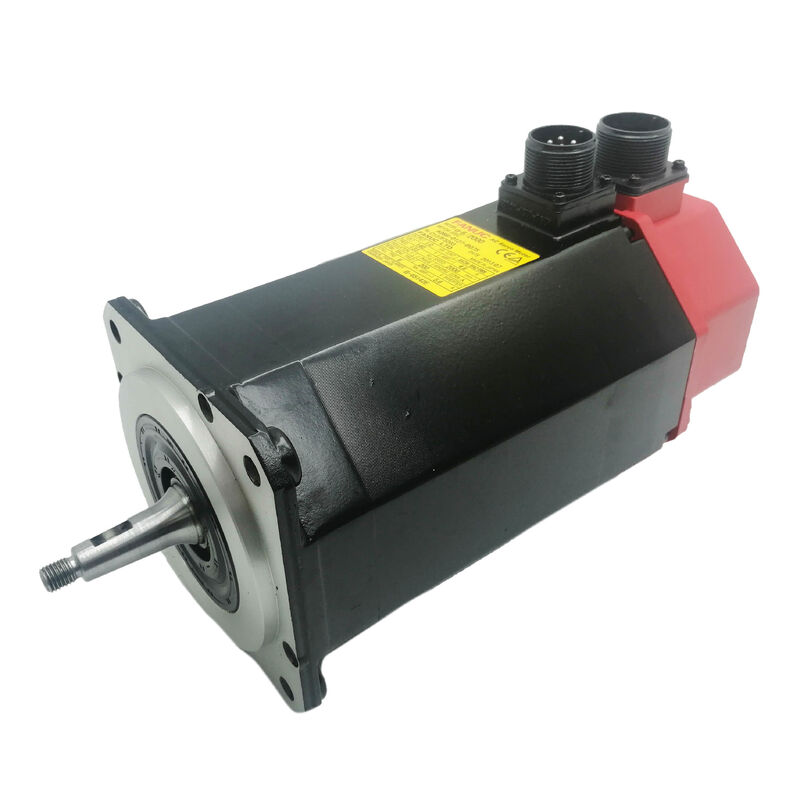

Trục côn: Tại sao nó quan trọng trên các trục tải nặng

Cấu hình trục là một trong những tính năng có ý nghĩa thực tế nhất của mã bộ phận này. Trục côn — thay vì trục thẳng có rãnh then — cung cấp phương pháp kết nối cơ khí vượt trội khi truyền mô-men xoắn cao. Giao diện côn được siết chặt bằng bu lông kéo, tạo ra tiếp xúc kim loại-kim loại được kẹp trên toàn bộ chiều dài côn. Điều này phân bổ lực kẹp trên một diện tích rộng, loại bỏ chuyển động vi mô và ăn mòn có thể xảy ra tại các kết nối trục có rãnh then dưới tải trọng chu kỳ nặng, và hiệu quả tạo ra một kết nối không có độ rơ, không trượt.

Trong bối cảnh của α30/1200, nơi 30 N·m phải được truyền với độ chính xác qua hàng nghìn chu kỳ định vị CNC, đây không phải là một chi tiết kỹ thuật nhỏ. Các nhà sản xuất máy đã chỉ định động cơ trục côn cho các trung tâm gia công ngang khổ lớn và bàn xoay đã chọn cấu hình này vì nó giữ được sự thẳng hàng đáng tin cậy hơn nhiều trong suốt tuổi thọ hoạt động lâu dài của máy.

Khi tháo hoặc thay thế động cơ này, khớp côn phải được giải phóng bằng dụng cụ kéo trục côn — không bao giờ được va đập, đóng búa hoặc nạy ra. Ép trục ra bằng lực cơ học có nguy cơ làm hỏng vĩnh viễn cả trục động cơ và giao diện máy.

Bộ mã hóa αA64 và Sao lưu Tụ điện siêu cấp

Bộ mã hóa trên A06B-0151-B576 là bộ mã hóa tuyệt đối αA64, cung cấp 64.000 xung mỗi vòng quay trục. Nó là một thiết bị tuyệt đối: tại bất kỳ thời điểm nào, nó đều biết vị trí góc chính xác của trục động cơ mà không cần chuỗi quay về điểm tham chiếu.

Chỉ định "+S.C." là tính năng phân biệt của bộ mã hóa. S.C. là viết tắt của tụ điện siêu cấp — một thành phần lưu trữ năng lượng trên bo mạch được tích hợp vào bộ mã hóa, duy trì dữ liệu vị trí tuyệt đối trong các lần mất điện, thay vì chỉ dựa vào pin riêng biệt. Tụ điện siêu cấp được sạc trong quá trình hoạt động bình thường và cung cấp đủ năng lượng lưu trữ để giữ dữ liệu vị trí trong các lần tắt máy theo kế hoạch và mất điện ngắn.

Điều này liên quan trực tiếp đến thực hành bảo trì. Khi bộ mã hóa bị ngắt điện trong một thời gian dài — ví dụ, trong khoảng thời gian lưu trữ dài hoặc khi thay động cơ — tụ điện siêu cấp cuối cùng sẽ xả hết. Nếu nó xả hết trước khi động cơ được đưa vào hoạt động trở lại, tham chiếu vị trí tuyệt đối sẽ bị mất và một lần quay về điểm tham chiếu (thiết lập lại điểm không) sẽ được yêu cầu tại CNC trước khi hoạt động bình thường tiếp tục. Trên thực tế, một A06B-0151-B576 mới kết nối đã được lưu trữ nên được cấp nguồn thông qua bộ khuếch đại của nó và để ở trạng thái chờ, được cấp điện trong một khoảng thời gian để tụ điện siêu cấp có thể sạc lại trước khi giả định dữ liệu vị trí tuyệt đối là hợp lệ.

Sao lưu pin cho dữ liệu vị trí tuyệt đối trong hệ thống FANUC Alpha rộng lớn hơn được quản lý ở cấp độ bộ khuếch đại servo, không phải bên trong động cơ. Điều này có nghĩa là việc tháo động cơ để bảo trì — mà không làm ảnh hưởng đến bộ khuếch đại hoặc pin của nó — sẽ không làm mất dữ liệu tọa độ máy đã lưu trữ tại CNC.

Bộ khuếch đại và Hệ thống CNC tương thích

Dòng động cơ α30/1200 (A06B-0151-B***) được chỉ định để kết hợp với mô-đun bộ khuếch đại servo hai trục SVM2-40/80. Hai thế hệ bộ khuếch đại đã bao phủ động cơ này:

SVM αi Series A06B-6096-H207 sử dụng giao diện cáp quang FSSB của FANUC để giao tiếp với CNC. Giao diện này — tiêu chuẩn trên các nền tảng điều khiển FANUC Series 16i, 18i, 21i và 0i — thay thế kiến trúc dây dẫn song song cũ bằng một cáp quang tốc độ cao duy nhất chạy từ CNC đến một chuỗi các mô-đun bộ khuếch đại servo.

Các bộ điều khiển CNC tương thích với hệ thống động cơ α30/1200 bao gồm FANUC Series 0, 0C, 15A, 15B, 16A, 16B, 18A, 16i, 18i, 21i và 0i — bao gồm một phạm vi rộng các trung tâm gia công và máy tiện trong thời kỳ sản xuất thường sử dụng động cơ này.

Nơi tìm thấy động cơ này

Động cơ α30/1200 được các nhà sản xuất máy chỉ định cho các trục cấp liệu nặng nhất trong dòng máy CNC của họ. Các ứng dụng điển hình bao gồm:

Trung tâm gia công ngang lớn — trục B (pallet quay), trục W (di chuyển trục chính), hoặc trục Z (di chuyển cột) trên các máy có bàn kích thước từ 500 mm × 500 mm trở lên, nơi trọng lượng của cột di chuyển hoặc đầu máy đòi hỏi khả năng mô-men xoắn liên tục thay vì tốc độ cao.

Máy doa ngang — trục cấp liệu xuyên tâm trên bàn doa, nơi yêu cầu định vị chính xác dưới tải ở tốc độ thấp là yêu cầu chính.

Máy cắt bánh răng và máy mài — ổ trục quay yêu cầu điều khiển servo mô-men xoắn cao, mượt mà trong phạm vi góc giới hạn.

Máy tiện CNC tải nặng — trục quill của trục đuôi hoặc trục dao cụ quay trên các trung tâm tiện dung tích lớn.

Giới hạn 1.200 vòng/phút không phải là hạn chế trong các ứng dụng này; đó là một tính năng thiết kế. Mật độ mô-men xoắn của động cơ — 30 N·m từ một đơn vị nặng 41 kg — phản ánh thiết kế cuộn dây và từ tính của FANUC được tối ưu hóa cho đầu ra tốc độ thấp liên tục thay vì hiệu suất tốc độ đỉnh mà các trục gia công tốc độ cao yêu cầu.

Tổng quan về biến thể A06B-0151

Một số cấu hình trục và bộ mã hóa tồn tại trong dòng A06B-0151. B576 chiếm vị trí trục côn, bộ mã hóa tuyệt đối, không phanh:

B576 là sự kết hợp được lựa chọn khi máy yêu cầu: kết nối trục côn để có tính toàn vẹn truyền mô-men xoắn tối đa, bộ mã hóa tuyệt đối để tránh chu kỳ quay về điểm tham chiếu khi khởi động và không có phanh điện từ (các trục thẳng đứng yêu cầu phanh giữ thường sẽ chọn B177 hoặc biến thể phanh tương đương).

Lưu ý khi xử lý và lắp đặt

Với trọng lượng khoảng 41 kg, động cơ này không bao giờ được nâng hoặc di chuyển bằng tay không. Tài liệu của FANUC rất rõ ràng về điểm này: sử dụng cần cẩu, tời hoặc thiết bị nâng hạ phù hợp. Móc nâng trên thân động cơ chỉ dùng để nâng một động cơ — không được sử dụng để di chuyển máy hoặc bất kỳ bộ phận nào ngoài bản thân động cơ.

Trước khi bắt đầu bất kỳ công việc điện nào, hãy xác nhận rằng bộ khuếch đại servo và nguồn điện liên quan của nó đã được xả hết. Các tụ điện bus DC trong mô-đun bộ khuếch đại FANUC Alpha có thể giữ điện áp nguy hiểm trong vài phút sau khi nguồn điện lưới bị ngắt; đèn báo sạc trên mô-đun bộ khuếch đại phải tắt hoàn toàn trước khi tiến hành bất kỳ công việc nào trên kết nối động cơ.

Không thực hiện kiểm tra megger (điện trở cách điện) trên động cơ này khi cáp bộ mã hóa được kết nối. Điện tử của bộ mã hóa không được đánh giá cho điện áp thử 500 VDC được sử dụng trong kiểm tra điện trở cách điện tiêu chuẩn. Ngắt kết nối bộ mã hóa trước khi thực hiện bất kỳ bài kiểm tra nào như vậy trên cuộn dây động cơ.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa biến thể A06B-0151-B576 (αA64+S.C.) và B577 (αI64) là gì — và chúng có thể được thay thế cho nhau không?

B576 sử dụng bộ mã hóa tuyệt đối (αA64) có sao lưu tụ điện siêu cấp. B577 sử dụng bộ mã hóa tăng dần (αI64). Chúng không thể thay thế cho nhau mà không có thay đổi ở cấp độ CNC và bộ khuếch đại. Động cơ có bộ mã hóa tuyệt đối cho phép máy tiếp tục hoạt động bình thường sau khi tắt/bật nguồn mà không cần quay về điểm tham chiếu để thiết lập lại vị trí trục. Động cơ có bộ mã hóa tăng dần yêu cầu quay về điểm tham chiếu mỗi khi máy được bật nguồn, vì bộ mã hóa chỉ theo dõi sự thay đổi vị trí từ điểm tham chiếu đã biết cuối cùng — không phải vị trí trục tuyệt đối. Nếu một máy được cấu hình với B576, việc thay thế bằng B577 sẽ vô hiệu hóa chức năng phản hồi tuyệt đối và buộc phải quay về điểm tham chiếu khi khởi động. Bộ phận thay thế phải khớp không chỉ về cấu hình cơ khí mà còn cả loại bộ mã hóa.Q2: Động cơ đã được lưu trữ trong nhiều tháng. Dữ liệu vị trí tuyệt đối có còn hợp lệ khi lắp đặt không?Không nhất thiết. Tụ điện siêu cấp bên trong bộ mã hóa αA64 duy trì dữ liệu vị trí tuyệt đối trong suốt vòng đời hoạt động của động cơ, nhưng sau thời gian lưu trữ kéo dài mà không kết nối với bộ khuếch đại, điện tích của tụ điện siêu cấp sẽ dần cạn kiệt. Nếu động cơ đã được lưu trữ hơn vài tuần mà không kết nối với bộ khuếch đại của nó, hãy coi dữ liệu vị trí tuyệt đối là không hợp lệ. Sau khi lắp đặt và kết nối với bộ khuếch đại servo, hãy để động cơ được cấp nguồn ở trạng thái chờ trong một khoảng thời gian để tụ điện siêu cấp có thể sạc lại thông qua nguồn cấp bộ mã hóa của bộ khuếch đại. Sau đó, CNC nên được thực hiện quay về điểm tham chiếu để thiết lập lại hệ tọa độ máy trước khi đưa trục vào sử dụng sản xuất. Cố gắng tiếp tục hoạt động ngay lập tức với dữ liệu vị trí cũ có nguy cơ gây ra lỗi định vị trục.Q3: Trục côn khó tháo ra — có thể dùng búa hoặc nêm để tháo không?Không. Tài liệu của FANUC cảnh báo rõ ràng không được sử dụng búa hoặc nêm trên trục côn. Phương pháp tháo đúng là sử dụng dụng cụ kéo trục côn — một dụng cụ kéo ren ăn vào lỗ ren ở đầu trục và tạo ra lực dọc được kiểm soát để phá vỡ khớp côn. Va đập vào trục sẽ truyền tải trọng sốc trực tiếp vào cụm bộ mã hóa và ổ trục động cơ, cả hai đều có thể bị hỏng do va đập tưởng chừng nhẹ theo tiêu chuẩn cơ khí thông thường. Nếu khớp côn rất chặt, hãy bôi chất lỏng thâm nhập vào mặt khớp côn, để nó thấm vào, sau đó sử dụng dụng cụ kéo trục côn với lực ổn định, tăng dần. Không sử dụng nhiệt; bộ mã hóa nhạy cảm với nhiệt.

Q4: Cần bộ khuếch đại servo nào, và động cơ có thể chạy trên SVM αi Series mới hơn nếu bộ khuếch đại α Series ban đầu đang được thay thế không?

Động cơ α30/1200 được đánh giá cho mô-đun hai trục SVM2-40/80. Phiên bản α Series ban đầu (A06B-6079-H207) sử dụng giao diện bus tiêu chuẩn, trong khi phiên bản tương đương αi Series (A06B-6096-H207) sử dụng giao diện cáp quang FSSB của FANUC. Động cơ A06B-0151-B576 tương thích về mặt vật lý và điện với cả hai thế hệ bộ khuếch đại — cuộn dây động cơ, loại bộ mã hóa và chân cắm không thay đổi. Yếu tố quan trọng là bộ điều khiển CNC: SVM αi Series yêu cầu CNC có khả năng FSSB (Series 16i, 18i, 0i, v.v.), trong khi SVM α Series ban đầu được sử dụng với các CNC giao diện Loại A hoặc Loại B cũ hơn. Xác nhận thế hệ CNC trước khi chọn mô-đun bộ khuếch đại thay thế. Cài đặt tham số động cơ-bộ khuếch đại (số loại động cơ, giới hạn dòng điện) cũng phải được xác minh trong bảng tham số servo của CNC trong quá trình cấu hình.

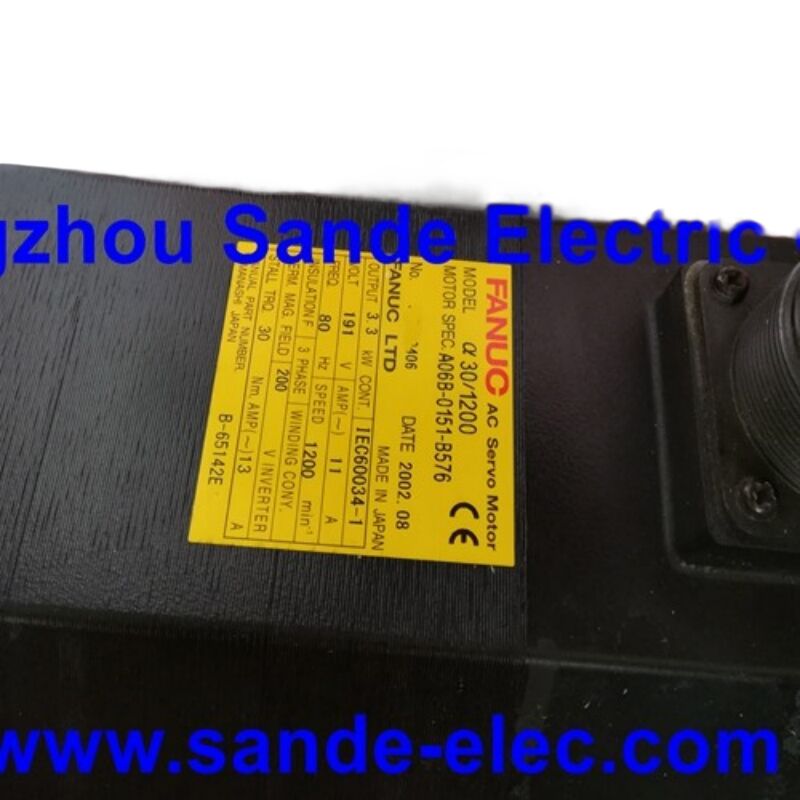

Q5: Đây là động cơ 3,3 kW — tại sao điện áp định mức lại hiển thị 191 V thay vì điện áp nguồn 200–240 V của máy?

191 V là

điện áp đầu ra từ bộ khuếch đại servo đến động cơ

, không phải điện áp nguồn điện lưới vào bộ khuếch đại. Bộ khuếch đại servo FANUC Alpha Series chấp nhận đầu vào nguồn điện lưới ba pha 200–230 V AC tiêu chuẩn và chuyển đổi nó thông qua bus DC và tầng biến tần PWM thành đầu ra ba pha có tần số và điện áp thay đổi đến động cơ. Định mức 191 V / 80 Hz trên bảng tên động cơ đại diện cho đầu ra của bộ khuếch đại ở điều kiện hoạt động định mức cho α30/1200, không phải điện áp nguồn cấp. Việc cấp nguồn điện lưới 200 V AC trực tiếp vào các đầu cuối của động cơ sẽ làm hỏng cuộn dây — động cơ phải luôn được điều khiển thông qua bộ khuếch đại servo FANUC phù hợp. Đây là quy trình tiêu chuẩn cho tất cả các động cơ servo FANUC Alpha Series không có ngoại lệ.
