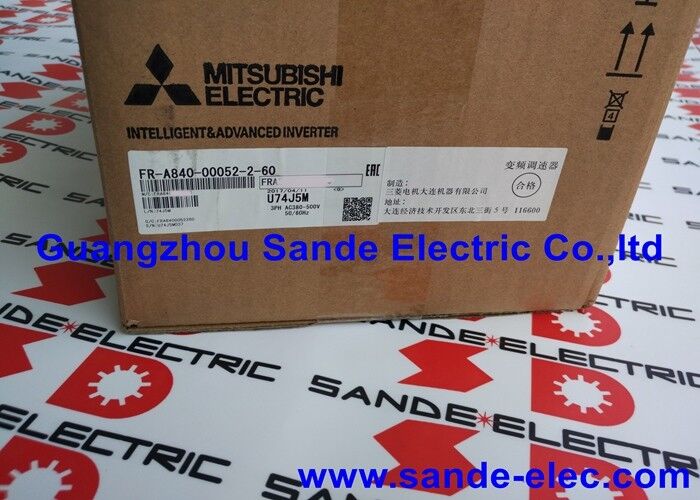

ODM Mitsubishi Frequency Drive Converter Inverter FR-A840-00052-2-60

FR-A840-00052-2-60 | Biến tần dòng Mitsubishi FR-A800 — 52A SLD / 400V 3 pha / Loại CA / Lớp phủ bo mạch (3C2)

Mitsubishi FR-A800 — Dòng biến tần hiệu suất cao

FR-A840-00052-2-60 thuộc dòng FREQROL FR-A800 của Mitsubishi Electric — nền tảng biến tần hiệu suất cao của công ty cung cấp khả năng điều khiển vectơ tiên tiến và khả năng điều khiển động cơ toàn diện. FR-A800 nhắm đến các ứng dụng đòi hỏi yêu cầu kiểm soát tốc độ và mô-men xoắn chính xác, phản ứng động nhanh và các tính năng điều khiển động cơ mở rộng.

Ký hiệu FR-A840 xác định kiểu máy tiêu chuẩn ba pha 400V trong phạm vi FR-A800 và thiết bị này mang dòng biến tần định mức 52A SLD (Nhiệm vụ siêu nhẹ).

Thông số kỹ thuật chính

FR-A840 — Ba mức xếp hạng quá tải cho một nền tảng phần cứng

Dòng FR-A800 của Mitsubishi sử dụng hệ thống đa xếp hạng, gán nhiều loại công suất động cơ cho một bộ phận phần cứng biến tần duy nhất dựa trên nhiệm vụ quá tải của ứng dụng:

SLD (Nhiệm vụ siêu nhẹ):52A liên tục ở mức quá tải 110% trong 60 giây. Áp dụng cho tải quạt và máy bơm khi nhu cầu quá tải là tối thiểu. Định mức 52A SLD tương ứng với công suất động cơ khoảng 30kW cho các ứng dụng quạt/máy bơm.

LD (Nhiệm vụ nhẹ):Dòng điện liên tục thấp hơn một chút khi quá tải 120% trong 60 giây — dành cho các ứng dụng có nhu cầu tải nhất thời vừa phải.

ND (Nhiệm vụ thông thường):Định mức thận trọng nhất, cung cấp mức quá tải 150% trong 60 giây — đối với các tải có mô-men xoắn không đổi (băng tải, tời nâng, máy nén) yêu cầu khả năng quá tải cao.

Xếp hạng SLD 52A trong FR-A840-00052-2-60 cho biết biến tần này có thể được kết hợp với các động cơ có công suất lên đến khoảng 30kW trong dịch vụ quạt và máy bơm hoặc động cơ nhỏ hơn trong dịch vụ mô-men xoắn không đổi ND. Chọn mức nhiệm vụ phù hợp với hồ sơ quá tải của ứng dụng.

Ứng dụng — Nơi cần lớp phủ 3C2

Xử lý nước thải:Môi trường sảnh bơm trong nhà máy xử lý nước thải kết hợp độ ẩm, khí hydro sunfua và amoniac - tạo ra môi trường ăn mòn đầy thách thức cho các thiết bị điện tử không được bảo vệ. FR-A840-00052-2-60 với lớp phủ bảng 3C2 hoạt động đáng tin cậy trong những điều kiện này.

Môi trường ven biển và biển:Không khí ẩm chứa đầy muối làm tăng tốc độ ăn mòn của PCB không được bảo vệ ở các công trình ven biển. Lớp phủ 3C2 cung cấp sự bảo vệ cần thiết cho hoạt động đáng tin cậy lâu dài.

Nhà máy xử lý hóa chất:Bộ truyền động bơm và quạt trong môi trường sản xuất hóa chất nơi khí xử lý có thể thoát vào phòng truyền động cần có mức bảo vệ 3C2.

Chế biến thực phẩm và đồ uống:Hoạt động rửa trôi thường xuyên và làm sạch cặn hóa chất tạo ra môi trường ăn mòn cho các ổ đĩa tiêu chuẩn — các tấm được phủ giúp kéo dài tuổi thọ sử dụng.

Câu hỏi thường gặp

Câu hỏi 1: Định mức công suất động cơ cho FR-A840-00052-2-60 trong ứng dụng SLD và ND là bao nhiêu?

Ở 52A SLD (quạt/máy bơm), biến tần này được định mức cho công suất động cơ ba pha khoảng 30kW. Trong cấu hình ND (Chế độ bình thường, quá tải 150%), phần cứng 52A tương tự phục vụ động cơ nhỏ hơn — thường khoảng 22kW trong dịch vụ ND. Định mức công suất động cơ cụ thể cho từng loại nhiệm vụ được xác nhận từ hướng dẫn lựa chọn biến tần Mitsubishi FR-A800 trong mục nhập FR-A840-00052.

Câu hỏi 2: "Không có dây dẫn mạ" nghĩa là gì đối với FR-A840-00052-2-60?

Thông số kỹ thuật "-60" bao gồm cả lớp phủ bảng 3C2 VÀ "không có dây dẫn mạ" — nghĩa là dây dẫn nguồn bên trong biến tần không được mạ thiếc hoặc bạc. Bộ truyền động tiêu chuẩn có thể sử dụng các thanh cái mạ thiếc để ngăn chặn quá trình oxy hóa bề mặt; FR-A840-00052-2-60 sử dụng dây dẫn không mạ. Điều này phù hợp khi kết hợp với phương pháp phủ bảng mạch - khả năng bảo vệ ở cấp độ bảng mạch được cung cấp bởi lớp phủ phù hợp thay vì lớp mạ dây dẫn.

Câu hỏi 3: Có thể sử dụng FR-A840-00052-2-60 với bộ mã hóa để điều khiển tốc độ có độ chính xác cao không?

Đúng. Dòng FR-A800 hỗ trợ phản hồi bộ mã hóa thông qua thẻ giao diện bộ mã hóa tùy chọn (FR-A8AP, FR-A8APR hoặc tương đương) được lắp trong khe tùy chọn của biến tần. Với phản hồi của bộ mã hóa, FR-A840 cung cấp khả năng điều khiển tốc độ vòng kín hoàn toàn với độ chính xác tốt hơn đáng kể so với vectơ vòng hở — thường là điều chỉnh tốc độ ±0,01% dưới mức tải khác nhau. Mức độ chính xác này phù hợp với bộ truyền động trục chính của máy công cụ, máy quấn dây và các ứng dụng khác đòi hỏi độ chính xác tốc độ chặt chẽ.

Câu hỏi 4: Lớp phủ 3C2 có giống như lớp phủ bảo giác không?

3C2 là phân loại môi trường của IEC xác định mức độ nghiêm trọng của môi trường ăn mòn - bản thân nó không phải là thông số kỹ thuật của vật liệu phủ. Sự bảo vệ vật lý được cung cấp bởi một lớp phủ phù hợp áp dụng cho các bảng mạch (thường là nhựa acrylic, polyurethane hoặc silicone). Quá trình lựa chọn và ứng dụng lớp phủ được Mitsubishi chỉ định để cung cấp khả năng bảo vệ cần thiết chống lại các mức hóa chất và độ ẩm được xác định trong cấp môi trường 3C2.

Câu hỏi 5: Những tùy chọn liên lạc nào có sẵn trên FR-A840-00052-2-60?

Nền tảng FR-A800 hỗ trợ nhiều tùy chọn giao tiếp thông qua thẻ tùy chọn: PROFIBUS DP (FR-A8NCE), PROFINET (FR-A8NP), EtherNet/IP (FR-A8NCI), CC-Link (FR-A8NC), Modbus/TCP và DeviceNet. Thẻ tùy chọn cụ thể được lắp vào cổng giao tiếp của biến tần. CC-Link thường được sử dụng để tích hợp PLC Mitsubishi MELSEC; PROFIBUS và PROFINET phục vụ các hệ thống dựa trên SIMATIC. Ổ đĩa cơ sở bao gồm cổng RS-485 cho giao tiếp nối tiếp Modbus RTU mà không cần thẻ tùy chọn.
