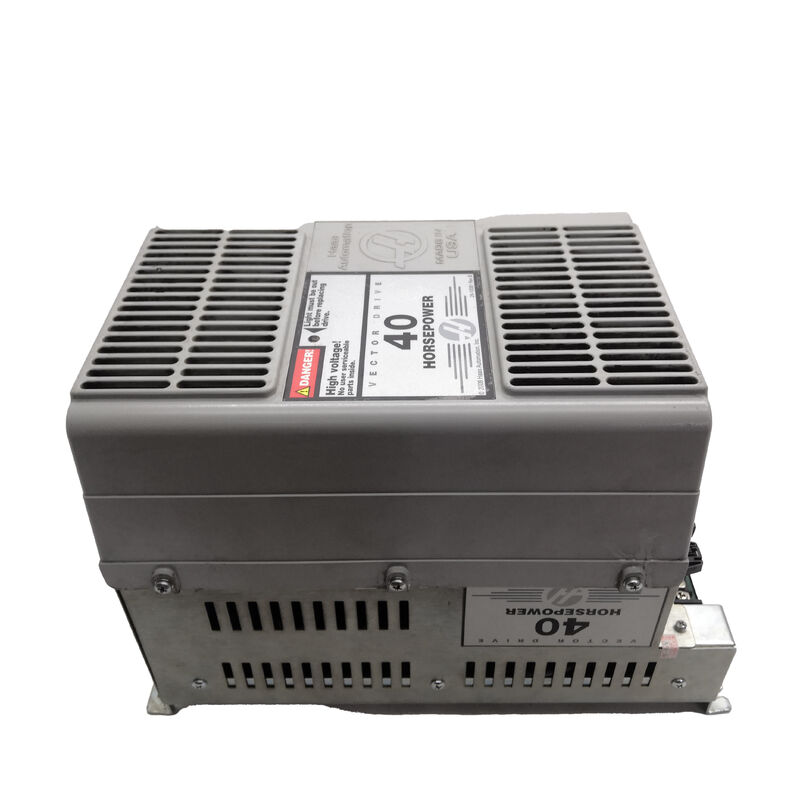

Biến tần 40HP HAAS Vector Drive 29-10081

Tự động hóa Haas 29-10081 | Ổ đĩa Vector 40 HP — Đầu vào AC 230V / 325V DC sang servo / Đã ngừng sản xuất

Ổ đĩa vectơ 40HP — Trái tim sức mạnh của Trung tâm gia công Haas

29-10081 là bộ truyền động vectơ 40 HP của Haas Automation — mô-đun điện tử công suất lấy đầu vào nguồn điện xoay chiều 230V và tạo ra điện áp một chiều 325V để cung cấp cho bộ khuếch đại servo điều khiển động cơ trục và trục chính. Trong trung tâm gia công CNC Haas, truyền động vectơ là giai đoạn chuyển đổi năng lượng trung tâm. Mỗi trục được dẫn động bằng servo và động cơ trục chính lấy năng lượng vận hành từ bus DC mà bộ truyền động này tạo ra.

Điều khiển truyền động vectơ (điều khiển vectơ thông lượng) duy trì khả năng kiểm soát chính xác tốc độ và mô-men xoắn của động cơ trục chính mà không yêu cầu thiết bị phản hồi tốc độ trên động cơ - bộ truyền động tính toán vectơ dòng điện yêu cầu trong thời gian thực từ các phương trình mô hình động cơ. Với công suất 40 mã lực, 29-10081 bao gồm loại công suất trục chính của các trung tâm gia công đứng tầm trung của Haas, nơi việc cắt nặng liên tục ở tốc độ trục chính cao đòi hỏi khả năng cung cấp điện đáng tin cậy, có kiểm soát.

Ký hiệu Rev B xác định bản sửa đổi phần cứng của thiết kế cơ sở 29-10081. Haas đã thực hiện các thay đổi ở cấp độ sửa đổi để cải thiện độ tin cậy hoặc kết hợp các bản cập nhật thành phần. Cả phiên bản cơ sở và Rev B đều phục vụ việc cài đặt máy giống nhau; xác nhận bản sửa đổi nào được cài đặt từ nhãn của ổ đĩa khi đặt hàng.

Thông số kỹ thuật chính

Mô hình thất bại và kinh tế sửa chữa

Ổ đĩa vector bị lỗi thông qua hai cơ chế rộng. Lỗi cấp nguồn — IGBT bị hỏng, cầu chỉnh lưu bị hỏng hoặc tụ điện bus DC bị hỏng — là các lỗi ở cấp độ thành phần mà các trung tâm sửa chữa đã được đào tạo chẩn đoán và sửa chữa trực tiếp. Lỗi bảng điều khiển - IC điều khiển cổng bị lỗi, mạch điều khiển DSP bị hỏng hoặc lỗi nguồn điện trong phần điều khiển của biến tần - cũng có thể sửa chữa được nhưng cần có công cụ chuyên dụng hơn.

Vì 29-10081 đã ngừng sản xuất nên việc sửa chữa thường mang tính thực tế về mặt kinh tế và hậu cần hơn là tìm nguồn cung ứng thiết bị mới. Máy Haas không thể hoạt động nếu không có bộ điều khiển vectơ chức năng - lỗi 29-10081 khiến máy ngừng hoạt động hoàn toàn. Các nhà cung cấp dịch vụ sửa chữa ổ đĩa Haas chuyên nghiệp mang theo các thiết bị kiểm tra được cấu hình cho ổ đĩa cụ thể này và có thể xác minh thiết bị đã sửa chữa trong điều kiện tải thực tế trước khi trả lại.

Khi biến tần bị lỗi, hãy ghi lại tất cả các mã cảnh báo được hiển thị trên bộ điều khiển Haas, các tình trạng lỗi (tải trong khi cắt, không hoạt động, khi bật nguồn) và trạng thái của bất kỳ đèn LED chỉ báo nào trên mặt biến tần trước khi tháo nó ra. Thông tin này cho phép trung tâm sửa chữa tái hiện lỗi và xác nhận rằng lỗi đã được khắc phục sau khi sửa chữa.

Câu hỏi thường gặp

Câu hỏi 1: Bộ điều khiển vectơ 29-10081 thực sự cung cấp năng lượng cho máy Haas như thế nào?

Biến tần chuyển đổi nguồn điện xoay chiều 230V thành điện áp bus DC 325V. Bus DC này cấp nguồn trực tiếp cho các mô-đun bộ khuếch đại servo điều khiển tất cả các động cơ trục (X, Y, Z và các trục bổ sung) và động cơ trục chính. Tất cả chuyển động của máy - định vị trục và quay trục chính - phụ thuộc vào bộ truyền động này đang hoạt động và tạo ra điện áp bus DC chính xác.

Câu 2: Máy Haas báo lỗi truyền động vector và không di chuyển. Có phải ổ đĩa luôn là nguyên nhân?

Không phải lúc nào cũng vậy. Lỗi truyền động vectơ cũng có thể được kích hoạt do động cơ bị hỏng, cáp động cơ bị hỏng gây ra đoản mạch, bộ khuếch đại servo không tải được bus DC hoặc sự cố với nguồn điện đầu vào AC. Trước khi tháo biến tần, hãy xác nhận điện áp đầu vào AC tại các cực của biến tần và kiểm tra bằng mắt tất cả các cáp nguồn động cơ xem có bị hỏng không. Nếu lỗi chỉ xuất hiện khi tải ở một trục cụ thể thì động cơ hoặc bộ khuếch đại của trục đó có nhiều khả năng là nguyên nhân hơn.

Câu 3: 29-10081 có thể sửa chữa được không hay phải thay thế?

Sửa chữa là phương pháp tiêu chuẩn cho thiết bị đã ngừng sản xuất này. Các chuyên gia sửa chữa ổ đĩa vector với thiết bị kiểm tra dành riêng cho Haas có thể chẩn đoán và sửa chữa các lỗi IGBT, suy giảm tụ điện, lỗi bộ chỉnh lưu và lỗi bảng điều khiển ở cấp độ linh kiện. Thiết bị được sửa chữa từ một trung tâm sửa chữa đủ tiêu chuẩn có tính năng kiểm tra tải chức năng là giải pháp thay thế đáng tin cậy cho việc tìm nguồn thay thế.

Q4: Sự khác biệt giữa phiên bản cơ sở 29-10081 và phiên bản Rev B là gì?

Ký hiệu Rev B cho biết bản sửa đổi phần cứng mà Haas đã thực hiện trong quá trình sản xuất 29-10081. Việc sửa đổi thường liên quan đến việc cập nhật thông số kỹ thuật thành phần hoặc cải tiến mạch trong khi vẫn duy trì cùng mức xếp hạng điện và giao diện vật lý. Cả hai phiên bản đều phục vụ việc cài đặt máy giống nhau. Xác nhận bản sửa đổi của thiết bị đã lắp đặt từ nhãn của nó khi yêu cầu thay thế hoặc yêu cầu sửa chữa.
