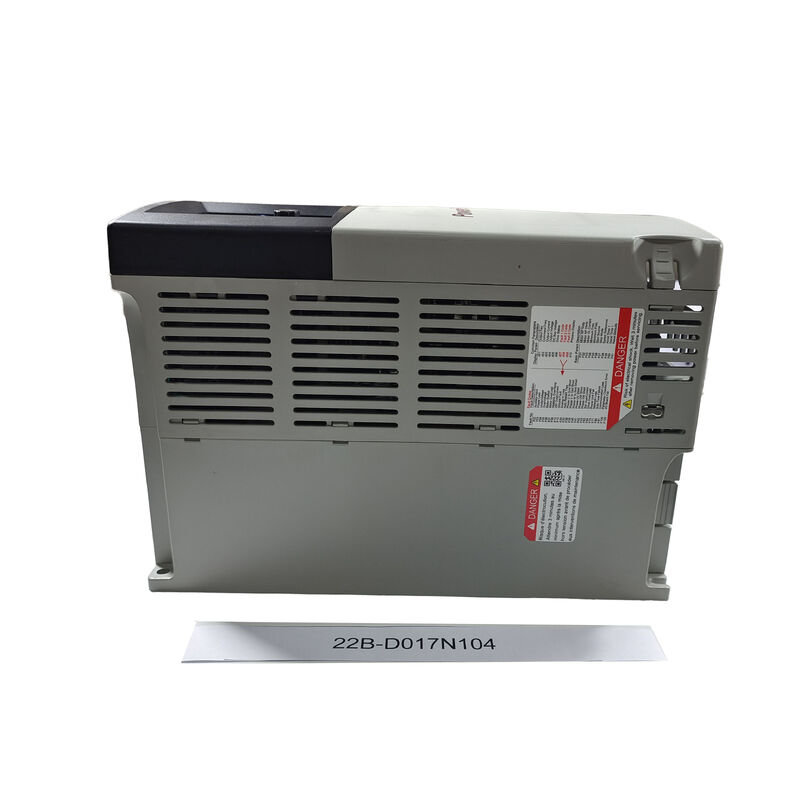

Allen Bradley Powerflex 40 22B-D017N104 Ser. Một AC Drive OEM

22B-D017N104 | Bộ truyền động AC tần số có thể điều chỉnh Series 40 — 7,5kW / 10HP / 17A / 480V 3 pha / Phanh tiêu chuẩn / Giá treo bảng điều khiển / IP20

Series 40 — Ổ đĩa AC tầm trung ở 7,5kW / 480V

22B-D017N104 là model 480V 7,5kW trong dải truyền động tần số có thể điều chỉnh Series 40. Series 40 là nền tảng truyền động AC được triển khai rộng rãi nhằm mục đích kiểm soát tốc độ động cơ cho mục đích chung trong phân khúc công nghiệp tầm trung. Với công suất 7,5kW ở điện áp ba pha 480V, 22B-D017N104 nằm trong loại công suất truyền động bao gồm một tỷ lệ lớn các ứng dụng phụ trợ băng tải, máy bơm, quạt và máy công cụ công nghiệp trong môi trường cung cấp 460/480V ở Bắc Mỹ.

Thông số kỹ thuật chính

Transitor phanh tiêu chuẩn - Khả năng phanh động

22B-D017N104 bao gồm một bóng bán dẫn phanh tiêu chuẩn — một điểm khác biệt đáng kể về khả năng so với các mẫu không có phanh:

Chức năng của bóng bán dẫn phanh:Khi một động cơ giảm tốc điều khiển điện áp bus DC vượt quá ngưỡng của bóng bán dẫn phanh (thường là 750–800V đối với các ổ đĩa 480V), bóng bán dẫn sẽ bật và kết nối một điện trở hãm bên ngoài qua bus DC — tiêu tán năng lượng tái tạo dưới dạng nhiệt trong điện trở.

Tại sao điều này lại quan trọng ở mức 7,5kW:Ở mức 7,5kW, quán tính tải thường rất lớn. Băng tải, quạt và máy công cụ ở loại công suất này có thể tạo ra năng lượng đáng kể trong quá trình giảm tốc - đủ để ngắt bảo vệ quá áp của bộ truyền động mà không tiêu tán năng lượng có kiểm soát. Transistor phanh tiêu chuẩn cho phép:

• Thời gian dừng ngắn hơn:Giảm tốc nhanh hơn mà không bị ngắt do quá điện áp — rất quan trọng đối với các ứng dụng an toàn và kiểm soát quy trình.
• Giảm tốc liên tục:Việc giảm tốc độ được kiểm soát lặp đi lặp lại bất kể sự thay đổi quán tính của tải.
• Tuân thủ dừng khẩn cấp:Đáp ứng các yêu cầu về thời gian dừng liên quan đến an toàn mà việc tái tạo vào bus DC không thể đạt được.

Kịch bản ứng dụng

Bộ truyền động băng tải 10HP có phanh động:Băng tải trong dây chuyền sản xuất yêu cầu dừng nhanh và lặp lại để định vị sản phẩm. Bóng bán dẫn phanh tiêu chuẩn của 22B-D017N104 cho phép quá trình giảm tốc có kiểm soát dừng lại trong thời gian dừng cần thiết — kết nối một điện trở hãm có kích thước phù hợp với quán tính của băng tải và chu kỳ hoạt động dừng.

Dẫn động bơm 480V:Máy bơm xử lý công nghiệp có động cơ 10HP yêu cầu điều khiển tốc độ thay đổi từ nguồn điện 480V. 22B-D017N104 cung cấp khả năng điều khiển tần số có thể điều chỉnh trên phạm vi hoạt động của động cơ.

Câu hỏi thường gặp

Câu hỏi 1: Cần có điện trở hãm nào với bóng bán dẫn phanh tiêu chuẩn trên 22B-D017N104?

Điện trở tối thiểu và định mức công suất của điện trở hãm phải được tính toán từ tài liệu của bộ truyền động dựa trên mômen quán tính của tải, thời gian giảm tốc cần thiết và chu kỳ hoạt động của các sự kiện hãm. Đối với bộ truyền động 7,5kW ở 480V, giá trị điện trở tối thiểu thường nằm trong khoảng 40–60Ω, với mức công suất cực đại cao hơn đáng kể so với công suất đầu ra định mức của bộ truyền động - điện trở sẽ hấp thụ năng lượng tái tạo cực đại trong mỗi lần phanh. Hướng dẫn lắp đặt Series 40 chỉ định điện trở tối thiểu và chu kỳ hoạt động tối đa cho điện trở phanh.

Câu hỏi 2: Sự khác biệt giữa "bàn phím cố định" và tùy chọn bàn phím rời hoặc từ xa là gì?

Bàn phím cố định của 22B-D017N104 được tích hợp vĩnh viễn vào bảng mặt trước của ổ đĩa — không thể tháo hoặc mở rộng bàn phím này trên cáp đến vị trí lắp đặt từ xa. Điều này phù hợp với các ổ đĩa được lắp đặt tại các vị trí có thể truy cập được trong bảng điều khiển. Một số biến thể Series 40 hỗ trợ bàn phím LCD từ xa kết nối qua cổng giao tiếp - cho phép vận hành và giám sát ổ đĩa từ bên ngoài cửa tủ mà không cần mở bảng điều khiển. Xác nhận các tùy chọn bàn phím từ tài liệu lựa chọn sản phẩm Series 40.

Câu hỏi 3: 22B-D017N104 hỗ trợ giao thức truyền thông nào để tích hợp PLC?

Nền tảng Series 40 hỗ trợ các tùy chọn giao tiếp khác nhau để tích hợp giám sát và điều khiển tốc độ PLC. Các ổ đĩa tiêu chuẩn bao gồm cổng RS485 tích hợp (thường hỗ trợ Modbus RTU hoặc giao thức dành riêng cho nhà sản xuất) để liên lạc nối tiếp cơ bản. Các mô-đun tùy chọn cho phép kết nối thiết bị ngoại vi DSI và giao tiếp mạng khác — xác nhận các tùy chọn và mô-đun mạng cụ thể có sẵn cho biến thể 22B-D017N104 từ tài liệu sản phẩm Series 40.

Câu hỏi 4: Biện pháp phòng ngừa an toàn nào được áp dụng khi kết nối điện trở hãm với 22B-D017N104?

Điện trở hãm kết nối với các cực bus DC của biến tần — mang điện áp bus DC đầy đủ (khoảng 670–800V ở đầu vào AC 480V) trong khi vận hành và trong một khoảng thời gian sau khi cách ly nguồn điện. Cô lập và khóa nguồn điện chính, xác minh điện áp bus DC dưới 50V (sau thời gian phóng điện được chỉ định), trước khi kết nối hoặc bảo dưỡng hệ thống dây điện trở hãm. Bản thân điện trở hãm có thể đạt đến nhiệt độ bề mặt rất cao trong quá trình phanh nặng - hãy lắp đặt điện trở ở vị trí có đủ khoảng cách với con người và vật liệu dễ cháy.
