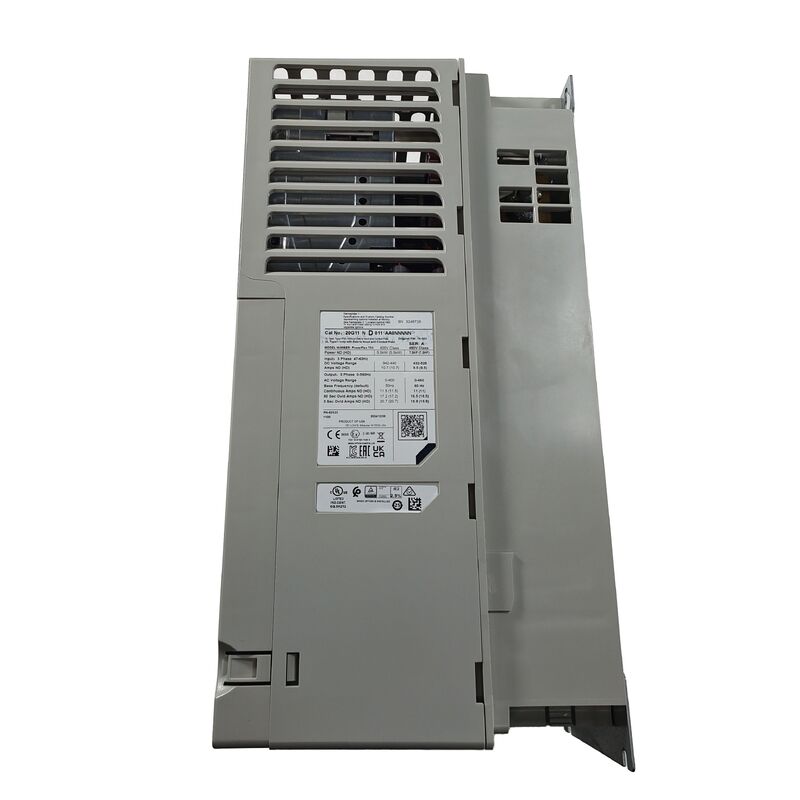

20G11ND011AA0NNNNN | Ổ đĩa biến tần AC — 480V / 11A / 10HP / Loại mở / IP20 / Làm mát bằng không khí cưỡng bức

Ổ đĩa AC 480V / 10HP — Cấu hình kiểu mở với phanh động tích hợp

20G11ND011AA0NNNNN là ổ tần số biến thiên AC ba pha 480V được định mức cho dòng điện đầu ra liên tục 11A và loại công suất động cơ 10HP - được thiết kế cho các ứng dụng điều khiển tốc độ động cơ công nghiệp sử dụng động cơ cảm ứng ba pha phù hợp với định mức dòng điện và công suất này. Cấu hình vỏ kiểu mở được thiết kế để lắp đặt bên trong một tủ kín nhằm cung cấp khả năng bảo vệ môi trường tối đa — bản thân ổ đĩa, ở cấp IP20, bảo vệ khỏi sự tiếp xúc của ngón tay và sự xâm nhập của vật thể rắn lớn hơn nhưng không được xếp hạng về khả năng tiếp xúc trực tiếp với bụi hoặc hơi ẩm bên ngoài tủ.

Bóng bán dẫn DB (hãm động) tích hợp là một tính năng quan trọng đi kèm: tính năng này cung cấp phần tử chuyển mạch cần thiết để tiêu tán năng lượng tái tạo từ tải động cơ đang giảm tốc thông qua một điện trở hãm bên ngoài — cần thiết cho các ứng dụng mà động cơ phải giảm tốc nhanh hoặc khi tải đại tu (chẳng hạn như tời giảm tốc hoặc cuộn tháo cuộn) sẽ trả lại năng lượng vào bus DC của bộ truyền động.

Thông số kỹ thuật chính

Vỏ loại mở — Lắp đặt gắn trên tủ

Ký hiệu "loại mở" xác định cách ổ đĩa này được cài đặt và bảo vệ trong máy hoặc bảng điều khiển thực:

Yêu cầu lắp đặt tủ:Ổ đĩa loại mở không có vỏ ngoài kín của ổ đĩa được bao kín hoàn toàn (NEMA/UL Loại 1 hoặc cao hơn) — nó được thiết kế để lắp bên trong tủ điện cung cấp vỏ bọc môi trường hoàn chỉnh, với cửa tủ và các vòng đệm cung cấp khả năng bảo vệ thực tế chống xâm nhập phù hợp với môi trường lắp đặt.

Xếp hạng IP20:Bên trong vỏ, ổ đĩa này có xếp hạng IP20 — bảo vệ chống lại các vật thể rắn lớn hơn 12mm (an toàn cho ngón tay) nhưng không cung cấp khả năng bảo vệ chống lại sự tích tụ bụi hoặc bất kỳ sự xâm nhập nào của hơi ẩm. Tủ xung quanh phải cung cấp thêm bất kỳ biện pháp bảo vệ môi trường nào mà vị trí lắp đặt yêu cầu.

Lợi thế về chi phí và dấu chân:Bộ truyền động loại mở thường nhỏ gọn hơn và tiết kiệm chi phí hơn so với các biến thể đóng kín hoàn toàn có cùng mức công suất — thích hợp khi bảng điều khiển hoặc tủ điều khiển máy đã cung cấp cấp bảo vệ môi trường cần thiết cho vị trí lắp đặt.

Ứng dụng

Điều khiển tốc độ động cơ công nghiệp chung:Máy bơm, quạt, băng tải và thiết bị xử lý vật liệu thông thường sử dụng động cơ cảm ứng ba pha ở cấp công suất 10HP yêu cầu vận hành ở tốc độ thay đổi.

Các ứng dụng yêu cầu giảm tốc nhanh:Trục máy, thiết bị định vị và thiết bị xử lý trong đó thời gian giảm tốc của động cơ là một phần quan trọng của thời gian chu trình, được hưởng lợi từ khả năng phanh động.

Đại tu các ứng dụng tải:Palăng, thang máy, trạm thư giãn/tua lại và các ứng dụng khác trong đó tải có thể dẫn động động cơ nhanh hơn tốc độ yêu cầu — yêu cầu chức năng phanh động để quản lý năng lượng tái tạo thu được.

Điều khiển máy OEM gắn trên bảng điều khiển:Tủ điều khiển của nhà chế tạo máy trong đó ổ đĩa kiểu mở được tích hợp vào thiết kế vỏ tùy chỉnh cùng với các bộ phận điều khiển khác.

Câu hỏi thường gặp

Câu hỏi 1: Điều gì quyết định nên cài đặt hay gỡ bỏ jumper CM cho một cài đặt cụ thể?

Cấu hình jumper CM phụ thuộc vào loại nối đất của hệ thống phân phối điện của cơ sở. Các hệ thống nối đất (TN-S, TN-CS hoặc TT) thường sử dụng cấu hình được cài đặt jumper khi vận chuyển. Các hệ thống phân phối không nối đất hoặc nối đất điện trở cao (IT) thường yêu cầu tháo cầu nối để ngăn các tụ điện nối đất của bộ lọc EMC tạo ra dòng rò quá mức hoặc gây ra các sự cố chạm đất phiền toái. Tham khảo sổ tay hướng dẫn lắp đặt biến tần và xác nhận loại hệ thống phân phối của cơ sở với kỹ sư điện của cơ sở trước khi vận hành thử.

Câu hỏi 2: Có cần một điện trở hãm riêng hay biến tần có bao gồm một điện trở bên trong không?

Ổ đĩa bao gồm bóng bán dẫn DB — phần tử chuyển mạch điều khiển dòng điện đến điện trở hãm — nhưng bản thân điện trở là một thành phần bên ngoài riêng biệt phải có kích thước và được chọn cho chu kỳ hoạt động hãm và yêu cầu tiêu tán năng lượng của ứng dụng cụ thể. Xác nhận thông số kỹ thuật điện trở hãm thích hợp (giá trị điện trở và định mức công suất) từ sổ tay kỹ thuật của bộ truyền động dựa trên quán tính của động cơ được kết nối và hồ sơ giảm tốc cần thiết.

Câu hỏi 3: Ổ đĩa này có thể được lắp đặt trong một tủ không được thông gió nhờ thiết kế làm mát bằng không khí cưỡng bức không?

Không - bộ truyền động làm mát bằng không khí cưỡng bức cần có luồng không khí thích hợp qua tủ để loại bỏ nhiệt sinh ra trong quá trình vận hành. Tủ phải bao gồm các lỗ thông gió với cửa hút/thoát khí được lọc hoặc quạt làm mát tủ/hệ thống điều hòa không khí có kích thước phù hợp với khả năng tản nhiệt của ổ đĩa khi đầy tải. Việc lắp đặt biến tần làm mát bằng không khí cưỡng bức trong vỏ bọc kín, không được thông gió sẽ khiến biến tần quá nóng và bị lỗi khi tải hoặc hoạt động với độ tin cậy giảm theo thời gian.

Câu hỏi 4: Tầm quan trọng của phạm vi nhiệt độ hoạt động từ 0°C đến 40°C đối với việc lập kế hoạch lắp đặt là gì?

Phạm vi 0°C đến 40°C xác định nhiệt độ không khí xung quanh trực tiếp tại vị trí của ổ đĩa — không phải nhiệt độ phòng chung mà là nhiệt độ không khí thực tế xung quanh vỏ ổ đĩa, nhiệt độ này có thể tăng cao trong các tủ thông gió kém hoặc các tủ chứa nhiều bộ phận tạo nhiệt. Đối với các hệ thống lắp đặt nơi nhiệt độ tủ xung quanh có thể vượt quá 40°C — do đóng gói thành phần dày đặc, thông gió tủ không đủ hoặc môi trường công nghiệp nóng — nên lên kế hoạch làm mát tủ bổ sung hoặc giảm dòng điện định mức để giữ biến tần trong phạm vi hoạt động định mức của nó.
