Trình điều khiển động cơ Servo
>
|
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A06B-6110-H015 |

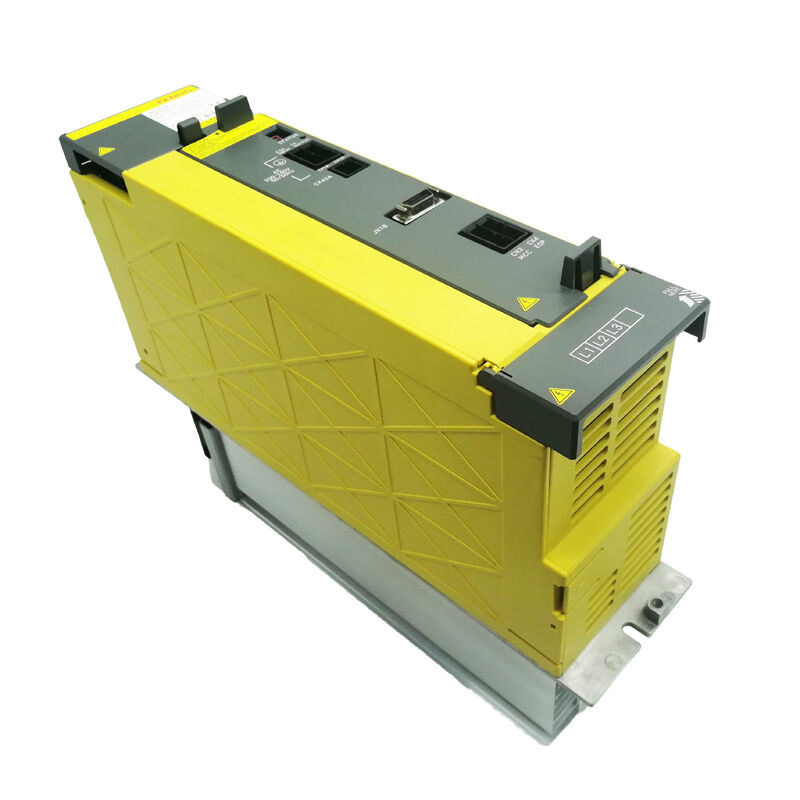

A06B-6110-H015 là PSM-15i Đơn vị cung cấp điện 17,5 kW từ dòng A06B-6110 Alpha i của FANUC. It accepts 200–230/240V AC three-phase input at 63A and produces the regulated 283–325V DC bus that all connected Alpha i servo amplifier modules (αiSVM) and spindle amplifier modules (αiSPM) draw fromĐây là nền tảng năng lượng chia sẻ cho tủ ổ đĩa không phải là một ổ đĩa trục đơn.
Ba chỉ số công suất phản ánh cách hệ thống truyền động hoạt động trong thực tế:
Con số đỉnh là quan trọng cho kích thước: một tủ với nhiều trục tăng tốc đồng thời kéo trên hiệu suất định lượng trong thời gian ngắn.,miễn là nhu cầu liên tục ở trong phạm vi 17,5 kW.
Dòng A06B-6110 là thế hệ Alpha i tương đương với dòng A06B-6087 Alpha PSM trước đó. Cả hai đều sản xuất một bus DC 283 ∼325V từ đầu vào ba pha AC 200 ∼230V.nhưng loạt A06B-6110 được phù hợp với kiến trúc ổ đĩa Alpha i (series i CNC, FSSB khuếch đại) thay vì thế hệ Alpha ban đầu.
| Parameter | Giá trị |
|---|---|
| Số phần | A06B-6110-H015 |
| Định danh | PSM-15i |
| Sản lượng định giá | 17.5 kW |
| Max Output | 28 kW |
| Lượng sản xuất cao nhất | 46 kW |
| Đầu vào AC | 200 ̊230/240V, 3 pha, 63A ở 200V |
| Khả năng phát ra DC Bus | 283V325V |
| Tình trạng | Bị ngừng sản xuất |
Trong loạt A06B-6110, các biến thể H-suffix khác nhau bao gồm các chỉ số công suất đầu ra khác nhau.5 kW phục vụ tủ truyền động tầm trung với sự pha trộn của bộ khuếch đại servo và trục. Chọn xếp hạng PSM chính xác đòi hỏi tổng hợp nhu cầu liên tục của tất cả các mô-đun αiSVM và αiSPM được kết nối.
Q1: Sự khác biệt giữa A06B-6110-H015 (PSM-15i) và loạt A06B-6087 Alpha PSM cũ hơn là gì?
Cả hai đều sản xuất một bus DC 283 ′′ 325V từ đầu vào ba pha AC 200 ′′ 230V và phục vụ cùng một vai trò kiến trúc bus chia sẻ.A06B-6110 là thế hệ Alpha i được thiết kế cho nền tảng CNC i series sau với bộ khuếch đại FSSB. A06B-6087 là thế hệ Alpha ban đầu. Chúng không thể thay thế giữa các thế hệ ổ đĩa,nhưng chức năng cung cấp năng lượng và điện áp xe buýt là tương đương trong hệ thống truyền động tương ứng của họ.
Câu 2: Sự khác biệt về số lượng 17,5 kW / 28 kW / 46 kW có ý nghĩa gì trong thực tế?
17,5 kW là sản lượng liên tục bền vững. 28 kW tối đa xử lý thời gian bền vững của nhu cầu cao hơn.Các đỉnh 46 kW bao gồm transient ngắn trong quá trình gia tốc đa trục đồng thời. Đánh giá PSM dựa trên nhu cầu liên tục của tất cả các mô-đun được kết nối
Câu 3: PSM-15i hiển thị báo động điện áp quá cao của xe buýt dưới tải bình thường mà không có phanh tái tạo nặng.
Điện áp quá cao trong điều kiện bình thường mà không có sự chậm lại mạnh cho thấy lỗi trong giai đoạn chỉnh sửa hoạt động ✓ mạch IGBT hoặc ổ cổng không còn điều chỉnh chính xác.Không thiết lập lại và tiếp tụcPSM cần được bảo trì hoặc thay thế trước khi đưa máy trở lại sản xuất.
Q4: Thay thế A06B-6110-H015 có yêu cầu thay đổi tham số CNC không?
Không. PSM không lưu trữ các thông số CNC. Sau khi thay thế vật lý, khôi phục nguồn và xác minh điện áp bus DC tại các mô-đun ổ đĩa kết nối trước khi kích hoạt trục.Xác nhận tất cả các kết nối tín hiệu và liên kết giao diện với chuỗi ổ đĩa được đặt đúng trước khi đầu tiên nguồn.
Q5: Làm thế nào để xác nhận công suất PSM chính xác cho một máy cụ thể?
Tổng nhu cầu dòng điện liên tục của tất cả các module servo αiSVM và module spindle αiSPM được kết nối dưới công suất sản xuất điển hình.Năng lượng danh hiệu 5 kWCác 46 kW đỉnh xử lý gia tốc transients nhưng nếu nhu cầu liên tục liên tục tiếp cận 17,5 kW, PSM là biên giới kích thước và một mô-đun cao hơn được đánh giá sẽ giảm căng thẳng nhiệt.
