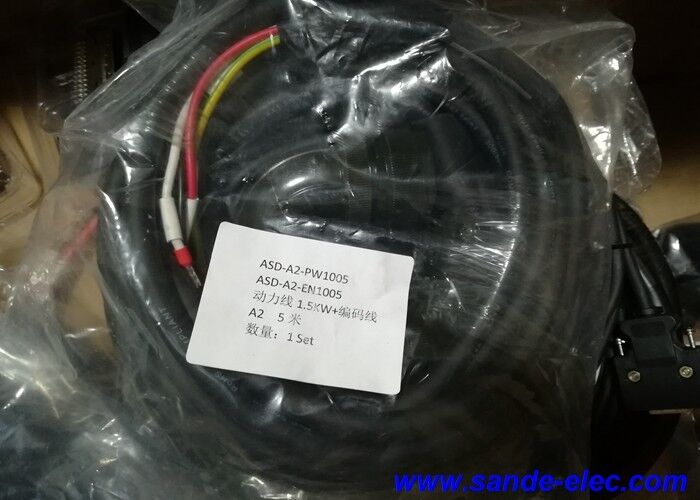

Cáp điều khiển động cơ servo RS232 DELTA ASD-A2-EN1005

ASD-A2-EN1005. ∙ Delta ASDA-A2 Encoder Feedback Cable 5m / Pre-Assembled / ASDA-A2 đến ECMA Servo Motor Encoder

Cáp phản hồi mã hóa cho hệ thống Delta ASDA-A2

ASD-A2-EN1005 là một cáp phản hồi bộ mã hóa được lắp ráp sẵn 5 mét từ dòng phụ kiện hệ thống ASDA-A2 của Delta Electronics. This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

Ở 5m, the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

Các thông số kỹ thuật chính

Giao diện mã hóa ASDA-A2

Hệ thống servo ASDA-A2 sử dụng bộ mã hóa độ phân giải cao được tích hợp vào động cơ servo ECMA:

Độ phân giải mã hóa 20 bit:Động cơ Delta ECMA được trang bị bộ mã hóa 20 bit cung cấp 1,048, 576 đếm mỗi vòng quay cho độ phân giải vị trí đặc biệt.Phản hồi độ phân giải cao này cho phép ASDA-A2 đạt được vị trí chính xác cần thiết trong các ứng dụng CNC và tự động hóa chính xác cao.

Hỗ trợ mã hóa tuyệt đối:Một số biến thể động cơ ECMA bao gồm một bộ mã hóa tuyệt đối 17 bit giữ lại dữ liệu vị trí thông qua tắt điện.cho phép hoạt động trục tự động khi khởi động.

Dữ liệu mã hóa hàng loạt tốc độ cao:Bộ mã hóa truyền thông dữ liệu vị trí đến ASDA-A2 thông qua một giao diện hàng loạt tốc độ cao.

Ứng dụng

Các trục máy công cụ CNC Delta ASDA-A2:Động cơ servo ECMA trên các trung tâm gia công CNC, trung tâm quay và máy nghiền sử dụng ổ đĩa ASDA-A2 ¥ một ổ đĩa ASD-A2-EN1005 cho mỗi trục servo ở khoảng cách chạy cáp tiêu chuẩn 5m.

Định vị tự động hóa công nghiệp:Các trục servo được điều khiển bởi ASDA-A2 trên thiết bị lắp ráp tự động, xử lý vật liệu và định vị chính xác với động cơ ECMA.

Bao bì và dán nhãn tốc độ cao:Thiết bị xử lý, làm đầy và dán nhãn web được điều khiển bằng servo sử dụng các hệ thống servo ASDA-A2 và ECMA.

Điều khiển chuyển động chính xác:E-CAM (cám điện tử) và các ứng dụng chuyển động đồng bộ bằng cách sử dụng các tính năng điều khiển tiên tiến của ASDA-A2cắt xoay, và kiểm soát đăng ký.

Câu hỏi thường gặp

Q1: ASD-A2-EN1005 có thể được sử dụng với các dòng ổ servo Delta ASDA khác không?

ASD-A2-EN1005 được thiết kế cho giao diện CN2 của dòng ASDA-A2.Xác nhận từ tài liệu hệ thống servo của Delta rằng các kết nối kết thúc ổ đĩa và giao thức mã hóa phù hợp trước khi sử dụng cáp này với một ổ đĩa không phải là A2.

Q2: Những triệu chứng nào cho thấy cáp mã hóa ASD-A2-EN1005 bị lỗi?

Một cáp bộ mã hóa bị hỏng hoặc suy giảm tạo ra báo động truyền thông bộ mã hóa trên ASDA-A2 (mã lỗi như AL002, AL003, AL009, hoặc mã lỗi bộ mã hóa tùy thuộc vào loại lỗi cụ thể),phản hồi tốc độ động cơ bất thường, vị trí số lỗi, hoặc mất hoàn toàn của tín hiệu mã hóa gây ra ổ đĩa để lỗi trên kích hoạt.Kiểm tra ghế kết nối cáp ở cả hai đầu trước khi kết án cáp ️ các kết nối lỏng lẻo gây ra các triệu chứng tương tự.

Q3: ASD-A2-EN1005 có tương thích với động cơ ECMA sử dụng bộ mã hóa tuyệt đối không?

Động cơ Delta ASDA-A2 hỗ trợ cả động cơ ECMA mã hóa gia tăng và tuyệt đối thông qua cùng một giao diện CN2.Cáp ASD-A2-EN1005 vận chuyển dữ liệu của cả hai loại mã hóa thông qua cùng một cáp và đầu nốiCả hai giao diện mã hóa ECMA tuyệt đối (17 bit) và gia tăng (20 bit) đều sử dụng cùng một đầu nối CN2 và cùng một cáp ASD-A2-EN1005.

Q4: Chiều dài cáp mã hóa tối đa cho hệ thống Delta ASDA-A2 là bao nhiêu?

Delta chỉ định chiều dài cáp mã hóa tối đa cho ASDA-A2 trong hướng dẫn sử dụng bộ khuếch đại servo.Giao diện bộ mã hóa hàng loạt tốc độ cao có giới hạn chiều dài cáp tối đa liên quan đến thời gian tín hiệu và dung lượng cáp. Cài đặt tiêu chuẩn sử dụng cáp lên đến 20m hoặc dài hơn cho một số cấu hình. Xác nhận chiều dài tối đa từ tài liệu ASDA-A2 của Delta cho loại mã hóa cụ thể đang sử dụng.
