Cáp Motor Servo AC Sợi Quang Fanuc 1m A02B-0236-K853

A02B-0236-K853∙ FANUC Fiber Optic Cable Assembly 1m / FSSB / Inside Cabinet / SVM Servo Daisy-Chain

FANUC FSSB Bộ sợi cáp quang ở 1m

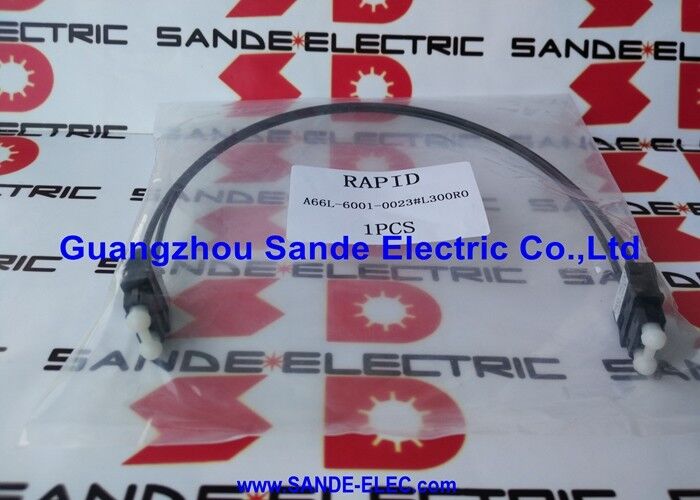

A02B-0236-K853 là số danh mục của FANUC cho A66L-6001-0023 # L1R003 dây cáp quang FSSB dài 1 mét để kết nối các mô-đun servo bên trong tủ.Cả hai số phần đều đề cập đến cùng một bộ phận cáp vật lý: 1 mét sợi quang nhựa không có vỏ với đầu nối COP10A ở một đầu và đầu nối COP10B ở đầu kia.

The A02B-0236 catalog prefix is FANUC's accessory catalog designation used for certain CNC system components when packaged or catalogued separately from the A66L series — the two numbers cross-reference directly for procurement and maintenance purposes.

Các thông số kỹ thuật chính

FSSB Các xe buýt servo hàng loạt cáp này phục vụ

FSSB (FANUC Serial Servo Bus) là bus truyền thông quang tốc độ cao kết nối bảng điều khiển FANUC CNC với các mô-đun khuếch đại servo (SVM) bên trong tủ truyền động:

Bảng CNC truyền lệnh trục:Các điểm thiết lập tốc độ, xung tham chiếu vị trí và ổ đĩa cho phép tín hiệu đi từ đầu ra FSSB của CNC đến SVM đầu tiên trong chuỗi tại mỗi chu kỳ can thiệp (thường là 1ms hoặc 0.5ms).

SVM truyền phản hồi mã hóa:Mỗi SVM cung cấp dữ liệu mã hóa động cơ, trạng thái ổ đĩa và thông tin lỗi cho CNC đồng thời trong cùng một khung hàng loạt.

Topology chuỗi Daisy:Các mô-đun SVM được kết nối theo chuỗi ?? CNC → SVM1 → SVM2 → SVM3 →... Mỗi cáp A02B-0236-K853 kết nối một đầu ra COP10A với đầu vào COP10B của mô-đun tiếp theo.Tất cả các trục trong chuỗi được giải quyết bởi vị trí của họ trong chuỗi.

Ứng dụng

Hệ thống FANUC αi:Tất cả các trung tâm gia công CNC của FANUC, trung tâm quay, máy nghiền,và các thiết bị CNC khác sử dụng các mô-đun servo của series αi 1 A02B-0236-K853 cho mỗi phân đoạn kết nối SVM-SVM hoặc CNC-SVM trong thùng.

Máy điều khiển robot FANUC R-30iA/R-30iB/R-30iB+:Các tủ điều khiển robot sử dụng FSSB để kết nối bảng chính với các mô-đun khuếch đại servo nội bộ A02B-0236-K853 nối các mô-đun lân cận bên trong bộ điều khiển robot.

Hệ thống CNC FANUC 16i/18i/21i/30i:Bất kỳ tủ điều khiển CNC nào mà các mô-đun SVM được lắp đặt trong chuỗi hoa ngọc FSSB.

Câu hỏi thường gặp

Q1: A02B-0236-K853 giống như A66L-6001-0023#L1R003?

Vâng cả hai số phần xác định sản phẩm giống nhau: cáp quang FSSB nhựa không có vỏ dài 1 mét với đầu nối COP10A và COP10B.A02B-0236-K853 là số danh mục A02B được sử dụng trong các tài liệu phụ kiện hệ thống FANUC cụ thể; A66L-6001-0023#L1R003 là số dây cáp A66L được sử dụng trong danh mục phụ tùng thay thế chung. Cả hai số có thể được sử dụng để xác định cùng một dây cáp thay thế.

Q2: Cảnh báo FANUC nào cho thấy cáp A02B-0236-K853 FSSB bị hỏng hoặc bị hỏng?

Một cáp FSSB bị ngắt hoặc bị hỏng làm cho CNC mất liên lạc với tất cả các mô-đun SVM từ điểm ngắt trở đi trong chuỗi daisy.SV5136, hoặc SV5137 (sự cố liên lạc FSSB) đối với tất cả các trục không thể tiếp cận được nữa.Cảnh báo thường tên trục không thể tiếp cận đầu tiên trong chuỗi kiểm tra các kết nối FSSB từ trục đó ngược dòng về phía CNC cho đến khi lỗi được định vị.

Q3: A02B-0236-K853 (1m) có thể được sử dụng khi cần một cáp ngắn hơn hoặc dài hơn không?

Cáp dài 1m luôn có thể được sử dụng ở những nơi mà cáp ngắn hơn sẽ hoạt động.A66L-6001-0023#L2R003 (2m) hoặc dài hơn- Cáp sợi quang không thể được cắt ngắn - sợi quang cuối mặt đánh bóng đòi hỏi thiết bị chính xác nhà máy.

Q4: Cần bảo trì gì cho các đầu nối COP10A/COP10B trên A02B-0236-K853?

Các mặt kết nối quang học nên được kiểm tra định kỳ ∙ ô nhiễm trên mặt sợi đánh bóng làm tăng sự mất tích chèn và cuối cùng gây ra lỗi liên lạc FSSB.Sử dụng các công cụ làm sạch sợi quang (những cây gậy làm sạch không có nhựa với chất lỏng làm sạch quang hợp lý) để làm sạch các mặt kết nối bị ô nhiễm. Không bao giờ chạm vào mặt sợi bằng ngón tay trần - dầu da gây ô nhiễm mặt sợi và làm tăng mất tích chèn.
