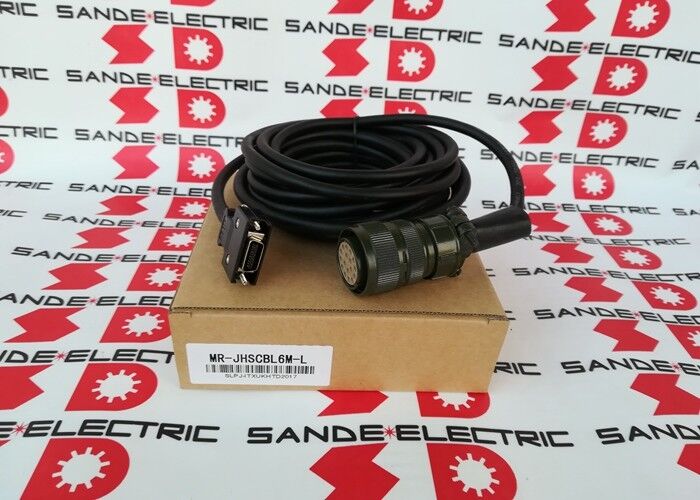

Mitsubishi Encoder Servo Motor Power Cable MR-JHSCBL6M-L OEM

MR-JHSCBL6M-L | Cáp phản hồi bộ mã hóa Mitsubishi MELSERVO J2S — 6m / 10 lõi / HC-SFS HC-LFS HC-UFS HC-RFS / Flex tiêu chuẩn

Cáp mã hóa MELSERVO J2S ở 6m

MR-JHSCBL6M-L là biến thể dài 6 mét của cáp mã hóa MR-JHS của Mitsubishi Electric dành cho hệ thống servo MELSERVO MR-J2S. Về mặt chức năng giống hệt với MR-JHSCBL5M-L 5m, nó mang phản hồi vị trí bộ mã hóa từ bộ mã hóa của mô tơ servo dòng HC đến đầu vào bộ mã hóa của bộ khuếch đại MR-J2S — đường phản hồi vòng kín cho phép điều khiển vị trí và vận tốc chính xác.

Sự khác biệt 1m về chiều dài giữa các biến thể 5m và 6m thường là yếu tố quyết định khi đường định tuyến cáp thực tế — bao gồm các góc, vòng dịch vụ và định tuyến vào/ra — có chiều dài cáp yêu cầu vượt quá 5m. MR-JHSCBL6M-L thu hẹp khoảng cách này bằng cáp tương thích trực tiếp có cùng thông số kỹ thuật.

Thông số kỹ thuật chính

Cấu trúc tiêu chuẩn (L) cho định tuyến cố định

Hậu tố "L" xác định biến thể flex tiêu chuẩn - để định tuyến cáp tĩnh hoặc chủ yếu là cố định:

Đường dẫn cáp cố định:Các tuyến cáp từ cổng đầu vào bộ mã hóa của bộ khuếch đại MR-J2S đến ổ cắm bộ mã hóa của động cơ HC thông qua một đường dẫn cố định — khay cáp, ống dẫn hoặc dọc theo khung máy — mà không bị uốn cong liên tục trong quá trình vận hành máy.

Không dành cho dịch vụ theo dõi cáp liên tục:Cấu trúc uốn cong tiêu chuẩn không được xếp hạng cho các ứng dụng ray cáp (xích kéo) trong đó cáp trải qua các chu kỳ uốn liên tục. Đối với các trục yêu cầu định tuyến rãnh cáp, cần có biến thể loại H (độ linh hoạt cao) tương ứng.

Tính toàn vẹn tín hiệu ổn định trong định tuyến cố định:Trong hệ thống lắp đặt cố định, kết cấu tiêu chuẩn duy trì chất lượng tín hiệu bộ mã hóa đáng tin cậy trong suốt thời gian sử dụng của cáp — dây dẫn và lớp cách điện không chịu tải mỏi khi làm dịch vụ rãnh cáp động.

Ứng dụng

Trục máy công cụ CNC MR-J2S:Trục cấp liệu được dẫn động bằng MELSERVO J2S và bộ truyền động trục chính trên các trung tâm gia công, trung tâm tiện, máy mài và các máy công cụ CNC khác trong đó đường định tuyến cáp yêu cầu cáp bộ mã hóa dài 6m.

Trục servo tự động hóa công nghiệp:Lập chỉ mục băng tải, định vị quay và trục máy lắp ráp được điều khiển bằng servo sử dụng bộ khuếch đại MR-J2S với dòng động cơ HC.

Trục máy chu kỳ cao:Động cơ HC-LFS và HC-UFS trên thiết bị đóng gói, ghi nhãn và xử lý công suất cao — trong đó độ chính xác phản hồi của bộ mã hóa ảnh hưởng trực tiếp đến thời gian chu trình và khả năng lặp lại định vị.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa MR-JHSCBL6M-L và MR-JHSCBL5M-L là gì?

Cả hai loại cáp đều giống nhau về mọi thông số kỹ thuật — động cơ 10 lõi, flex tiêu chuẩn (L), tương thích với MR-J2S, động cơ dòng HC-SFS/LFS/UFS/RFS. Sự khác biệt duy nhất là chiều dài: 6m so với 5m. Chọn cáp ngắn hơn có khoảng cách định tuyến phù hợp trong phạm vi 5m; chọn cáp 6m khi tổng chiều dài tuyến đường lên tới từ 5m đến 6m.

Câu hỏi 2: MR-JHSCBL6M-L có thể được sử dụng với bộ khuếch đại MR-J3 hoặc MR-J4 không?

Không. Dòng cáp MR-JHSCBL dành riêng cho giao diện bộ mã hóa MR-J2S — cách bố trí đầu nối và chân khớp với đầu vào bộ mã hóa của bộ khuếch đại MR-J2S và ổ cắm bộ mã hóa động cơ HC. Bộ khuếch đại MR-J3 sử dụng định dạng đầu nối bộ mã hóa khác (dòng cáp MR-J3ENCBL). Bộ khuếch đại MR-J4 lại sử dụng giao diện khác. Các loại cáp không thể thay thế được giữa các thế hệ servo.

Câu hỏi 3: Độ dài cáp bộ mã hóa tối đa cho hệ thống MELSERVO MR-J2S là bao nhiêu?

Mitsubishi chỉ định độ dài cáp bộ mã hóa tối đa trong sổ tay hướng dẫn bộ khuếch đại servo MR-J2S — dựa trên loại bộ mã hóa và giới hạn điện dung của cáp để thu tín hiệu đáng tin cậy. Cấu hình tiêu chuẩn hỗ trợ chiều dài cáp lên tới 20m hoặc dài hơn đối với một số loại bộ mã hóa động cơ HC. MR-JHSCBL6M-L dài 6m nằm trong giới hạn chiều dài tối đa tiêu chuẩn. Xác nhận từ tài liệu MR-J2S về loại bộ mã hóa động cơ cụ thể đang sử dụng.

Câu hỏi 4: Tại sao cáp MR-JHS có 10 lõi trong khi một số cáp bộ mã hóa đơn giản hơn có ít lõi hơn?

Giao diện bộ mã hóa động cơ MR-J2S HC mang nhiều chức năng tín hiệu hơn bộ mã hóa gia tăng cơ bản: tín hiệu A/B/Z vi sai (6 dây dẫn cho 3 cặp vi sai), nguồn điện bộ mã hóa 5V (2 dây dẫn) và đầu ra cảm biến nhiệt độ động cơ (2 dây dẫn) — tổng cộng có 10 dây dẫn. Các bộ mã hóa đơn giản hơn loại bỏ cảm biến nhiệt độ hoặc sử dụng giao thức khác sẽ sử dụng ít dây dẫn hơn. Thiết kế 10 lõi phản ánh bộ tín hiệu đầy đủ theo yêu cầu quản lý động cơ vòng kín của MR-J2S.
