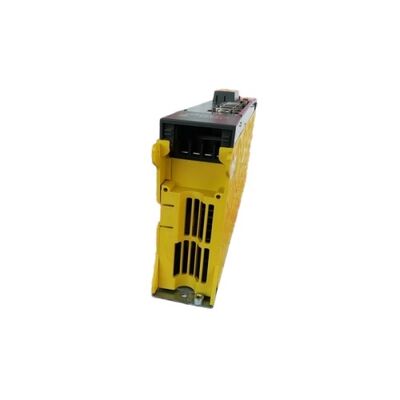

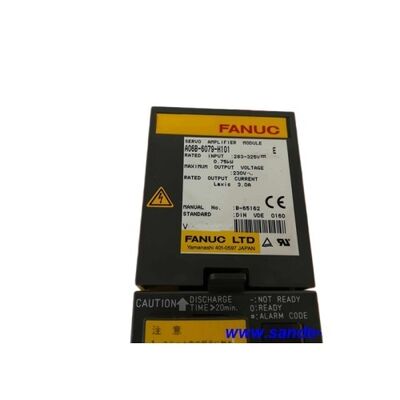

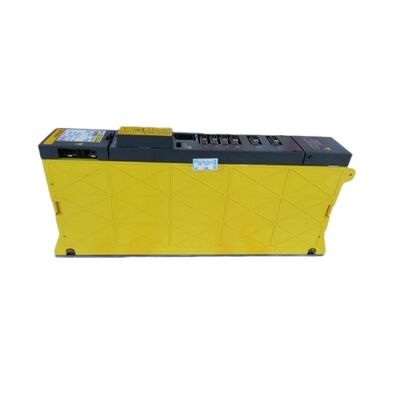

Fanuc Servo Amplifier A06B-6079-H101 hoặc A06B6079H101

FANUC A06B-6079-H101. Alpha SVM1-12 Mô-đun phục vụ trục đơn 3.0A / 0.75 kW / Type A / B Interface

Số phần:A06B-6079-H101

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Mô-đun khuếch đại servo trục đơn Series Alpha

Loại giao diện A/B The Critical Distinction

A06B-6079-H101 và A06B-6096-H101#H đều là các mô-đun SVM1-12 ‡ chỉ định mô hình giống hệt nhau, chỉ số điện giống hệt nhau (3.0A, 0.75kW, 283 ‡325V, 230V đầu ra),yếu tố hình dạng vật lý 60mm giống nhauSự khác biệt là giao diện CNC, và đó là sự khác biệt mà xác định mà máy cần.

A06B-6079-H101 sử dụng giao diện kiểu A / B một kết nối cáp PWM song song từ đơn vị điều khiển servo của CNC đến mô-đun khuếch đại.Đây là kiến trúc giao diện dòng Alpha ban đầu được sử dụng với FANUC Series 15, 16, 18 và 21 điều khiển không phải i. A06B-6096-H101 (phiên bản FSSB) sử dụng bus hàng loạt sợi quang cho các điều khiển i-Series.Các loại giao diện này không tương thích một máy có dây cho loại A / B không thể sử dụng FSSB module, và ngược lại.

Trên A06B-6079-H101, mã nhận dạng chuỗi ở giữa số vẽ 6079 là mã nhận dạng trường cho việc tạo giao diện kiểu A/B. Khi kiểm tra một mô-đun trong tủ,số này trong nhãn bộ phận ngay lập tức xác nhận thế hệ giao diện nào được cài đặt trước khi kiểm tra bất kỳ dây điện nào.

Các thông số kỹ thuật chính

SVM1-12 ¢ Mô-đun cấp nhập cảnh cho trục phụ trợ nhẹ

Với công suất liên tục 3,0A và 0,75 kW, SVM1-12 được kích thước cho đầu ánh sáng của phạm vi trục Alpha.2000 vòng/phút) ️ động cơ Alpha khung nhỏ được sử dụng trên trục định vị phụ trợ: trục C trên các trung tâm quay nhỏ, ổ đĩa bàn quay, chỉ mục tạp chí công cụ và trục phụ tải thấp.75 kW DC bus draw là không đáng kể trong tính toán nhu cầu PSM cho một tủ đa mô-đun.

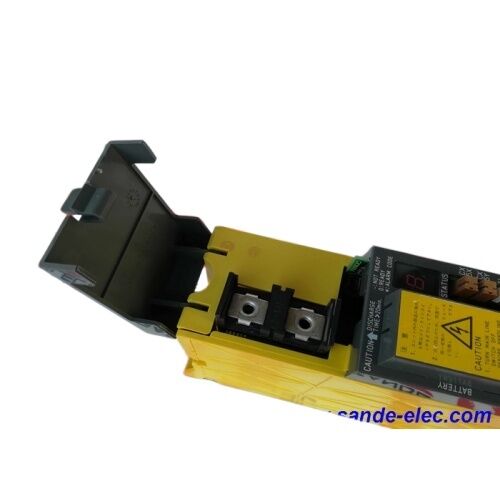

Một ghi chú cài đặt cụ thể cho mô-đun này: khi mua thay thế, hãy chỉ định xem cài đặt có sử dụng một hoặc hai cổng pin CX5.

A06B-6079 Series Context

Gia đình A06B-6079 là loạt Alpha SVM hoàn chỉnh với giao diện kiểu A / B.Mỗi mô hình từ SVM1-12 (H101) đến SVM1-360 (H108) và phạm vi SVM2 hai trục đều có đối tác FSSB song song A06B-6096Các loạt 6079 và 6096 chia sẻ cùng tên mô hình (SVM1-12, SVM1-40, vv) và chỉ số điện ¢ chỉ số giữa của số phần xác định thế hệ giao diện.

Câu hỏi thường gặp

Câu 1: A06B-6079-H101 (loại A/B) có thể thay thế A06B-6096-H101 (FSSB) không?

Không. Cả hai đều là các mô-đun SVM1-12 với chỉ số điện giống nhau nhưng giao diện CNC khác nhau.A06B-6096 sử dụng bus sợi quang FSSB cho điều khiển i-Series. Các kiến trúc giao diện này không tương thích. Sử dụng biến thể sai đòi hỏi phải nối lại kết nối CNC của mô-đun, đó không phải là một sự thay thế trường thực tế.

Q2: Những động cơ servo Alpha nào tương thích với A06B-6079-H101?

α1/3000 (1 Nm, 3000 vòng / phút) và α2/2000 (2 Nm, 2000 vòng / phút).Các động cơ thuộc lớp α3 trở lên yêu cầu SVM1-20 (H102), 5.9A) hoặc lớn hơn.

Q3: Những báo động nào cho thấy A06B-6079-H101 đã thất bại chứ không phải là động cơ?

Cảnh báo 8 (sự cố quá điện / IPM): ngắt kết nối các dây cáp điện của động cơ và đo điện trở cách nhiệt.Nếu cách điện là tốt (một vài trăm megaohm) và báo động tiếp tục với cáp ngắt kết nối, mô-đun khuếch đại có lỗi bên trong. Nếu cách điện thấp, động cơ hoặc cáp là nguồn lỗi.Các lỗi liên lạc liên tục với đơn vị điều khiển servo CNC sau khi xác nhận tính toàn vẹn của cáp cũng cho thấy một lỗi mô-đun.

Q4: Việc thay thế A06B-6079-H101 có yêu cầu thay đổi tham số CNC không?

Đối với thay thế SVM1-12 Type A / B tương tự nhau, không cần thay đổi tham số trục, các tham số loại động cơ và lợi ích servo được lưu trữ trong SRAM của CNC và không bị ảnh hưởng bởi việc trao đổi mô-đun.Kiểm tra việc gán số trục và kết nối phù hợp với cài đặt ban đầu trước khi bật.

Q5: A06B-6079-H101 có nguồn gốc từ đâu?

Thông qua thị trường hậu mãi mô-đun FANUC Alpha, dòng A06B-6079 có một cơ sở lắp đặt lớn và tiếp tục tích cực có sẵn thông qua các đại lý ổ đĩa CNC chuyên nghiệp, các chương trình trao đổi,và dịch vụ sửa chữaXác nhận H101 (SVM1-12 Type A/B) và chỉ định cấu hình cổng pin CX5 (một hoặc hai) nếu nhà cung cấp yêu cầu thông tin này.
