Động cơ máy chủ công nghiệp Mitsubishi mới gốc HF-KN73JK HFKN73JK

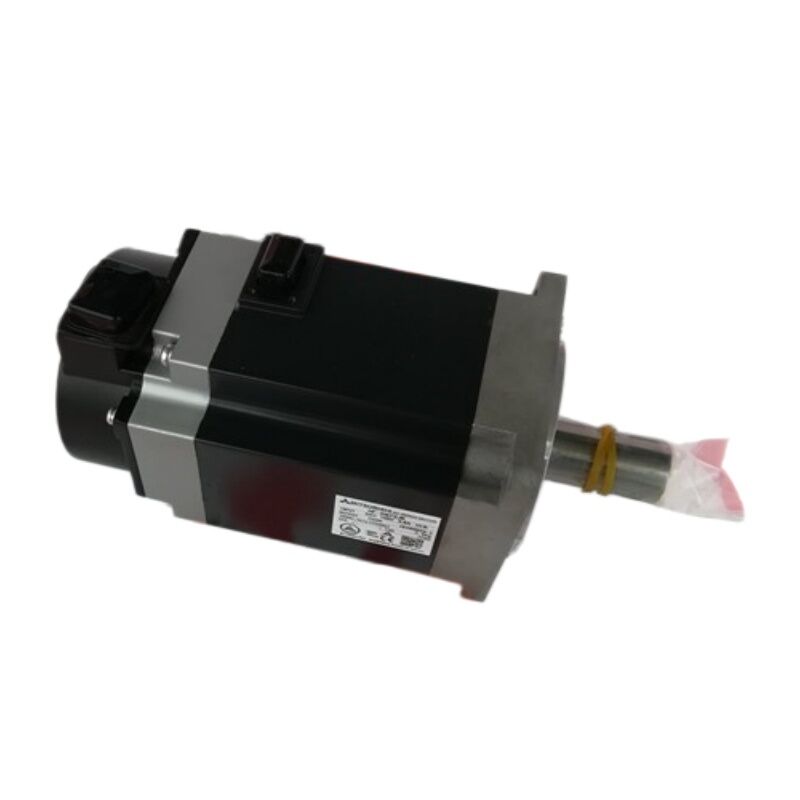

Mitsubishi HF-KN73JK. HF Series AC Servo Motor 0.75 kW / 2.4 Nm / 3000 rpm

0.75 kW với trục khóa và niêm phong dầu 2 chi tiết cấu hình thúc đẩy tính tương thích

HF-KN73JK là động cơ servo AC dòng MELSERVO HF của FANUC với sức mạnh 0,75 kW / 2.4 Nm mô-men xoắn liên tục và 3000 rpm tốc độ định số trong khung miếng lót 80mm cấu hình với một trục khóa và một con dấu dầu ở đầu đầu ra của trụcHai chi tiết hậu tố này (K = keyway, J = niêm phong dầu) xác định giao diện cơ khí và niêm phong môi trường của biến thể cụ thể này.

Chân khóa:Cổng khóa được gia công vào trục động cơ cho phép một trục nối khóa phù hợp, lốp xe hoặc bánh xe truyền mô-men xoắn thông qua một khóa kết nối cơ học tích cực.Một nút nối được lắp đúng với một phím phù hợp truyền 2.4 Nm mô-men xoắn liên tục và 7.2 Nm mô-men xoắn đỉnh mà không phụ thuộc vào kẹp ma sát một mình.hoặc môi trường rung động, nơi các trục được kẹp xung có thể phát triển trượt vi mô, trục khóa là thông số kỹ thuật thích hợp.

Nhãn dầu:Niêm phong dầu được lắp đặt tại điểm thoát trục cung cấp sự bảo vệ chống lại dầu, mỡ và chất làm mát xâm nhập từ cơ chế máy kết nối vào vỏ vòng bi động cơ.Trên máy mà trục động cơ kết nối vào hộp số dầu, vít bóng bôi trơn, hoặc môi trường gia công ướt, niêm phong dầu ngăn ngừa chất bôi trơn di cư dọc theo trục vào bên trong động cơ.niêm phong dầu bổ sung bảo vệ vào trục đặc biệt vượt xa so với những gì mà miếng dán tiêu chuẩn IP65 cung cấp.

Các thông số kỹ thuật chính

17-Bit Absolute Encoder Không có Homing khi khởi động

Bộ mã hóa tuyệt đối 17 bit cung cấp 131.072 vị trí mỗi vòng quay và giữ vị trí trục thông qua các chu kỳ tắt điện.bộ điều khiển servo biết vị trí chính xác của trục ngay lập tức không cần chu kỳ tham chiếu-trở lại (homing)Pin dự phòng cho bộ đếm tuyệt đối nhiều vòng là trong bộ khuếch đại servo, không phải trong động cơ.Theo dõi báo hiệu báo động pin của bộ khuếch đại và thay pin trước khi báo động hoạt động, để tránh mất dữ liệu vị trí tuyệt đối.

HF-KN73JK tương thích với các bộ khuếch đại Mitsubishi MELSERVO hỗ trợ giao diện mã hóa loạt HF.Xác nhận tính tương thích của bộ khuếch đại trước khi chỉ định như một thay thế cho một máy mà động cơ được lắp đặt là từ một loạt HG sau đó HF và HG sử dụng các thế hệ bộ khuếch đại khác nhau.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa HF-KN73JK và HF-KN73J là gì?

Cả hai đều là động cơ dòng HF 0,75 kW với niêm phong dầu và bộ mã hóa tuyệt đối 17 bit.trong khi HF-KN73JK có một trục chìa khóa với một đường chìa khóa máy. Nốt nối phải phù hợp với loại trục một trục đường mịn cho trục thẳng, một trục khóa cho trục khóa.Kiểm tra loại trục mà nút nối của máy chứa trước khi đặt hàng.

Q2: Hàm dầu có thay đổi xếp hạng IP không?

Cơ thể động cơ được đánh giá IP65 cả với và không có niêm phong dầu.Các con dấu dầu cung cấp bảo vệ bổ sung đặc biệt tại giao diện trục-to-căn hộ chống dầu và mỡ thâm nhập từ phía cơ chế được thúc đẩyTrên máy không có giao diện trục dầu, niêm phong dầu không cần thiết nhưng không gây ra bất kỳ thiệt hại nào.dấu ấn dầu hậu tố J là thông số chính xác.

Q3: Các bộ khuếch đại servo nào tương thích với HF-KN73JK?

Các bộ khuếch đại Mitsubishi MELSERVO từ thế hệ hàng loạt tương thích với gia đình động cơ HF và giao diện mã hóa tuyệt đối 17-bit của nó.Xác nhận mô hình khuếch đại cụ thể và tính tương thích của nó với lớp động cơ HF-KN73 trước khi ghép nối. Dòng HF là một thế hệ cũ hơn so với dòng HG hiện tại. Hai dòng không thể trao đổi trên cùng một bộ khuếch đại.

Câu 4: Động cơ hiển thị báo động vị trí tuyệt đối khi bật điện. Có phải bộ mã hóa hoặc pin là lỗi không?

Pin dự phòng 17 bit nằm trong bộ khuếch đại, không phải trong động cơ.Một báo động vị trí tuyệt đối khi bật điện thường chỉ ra pin khuếch đại cạn kiệt cho phép bộ đếm vị trí đặt lại trong thời gian tắt điện. Thay pin khuếch đại và thực hiện một thiết lập vị trí tham chiếu trước khi tiếp tục sản xuất. Chỉ khi báo động vẫn còn với một pin được xác nhận lành mạnh nên kiểm tra bộ mã hóa động cơ.

Q5: Những gì nên được kiểm tra trên một HF-KN73JK đã sử dụng trước khi lắp đặt?

Kiểm tra bề mặt trục khóa để xác định các dấu hiệu fretting hoặc ghi điểm từ việc lắp đặt nối trước. Kiểm tra niêm phong dầu để xác định biến dạng hoặc hư hỏng từ việc lắp đặt trước.Đo độ kháng cuộn ba giai đoạn để cân bằng và độ kháng cách nhiệt với đất (với cáp mã hóa ngắt kết nối)Kiểm tra kết nối cáp mã hóa cho ăn mòn hoặc pin thiệt hại.Kiểm tra cuối cùng được ưa thích là chạy thử nghiệm tốc độ chậm được kiểm soát với việc giám sát dòng điện khuếch đại trước khi tải sản xuất đầy đủ.
