| Nguồn gốc | nước Đức |
| Hàng hiệu | SIEMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6SL3130-6TE23-6AA3 |

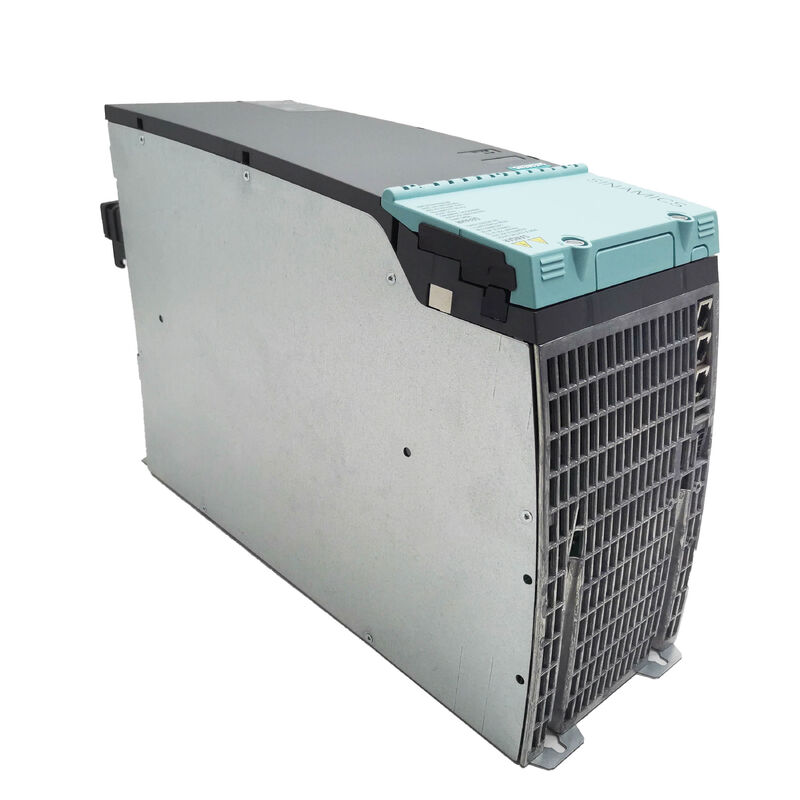

6SL3130-6TE23-6AA3 là Mô-đun đường dây thông minh 36 kW từ hệ thống truyền động kích thước sách SINAMICS S120 của Siemens - mô-đun nạp liệu chuyển đổi nguồn điện xoay chiều 380–480V ba pha thành bus DC 600V cho tất cả các Mô-đun động cơ S120 được kết nối trong nhóm ổ đĩa. Một Mô-đun Dòng thông minh hỗ trợ toàn bộ ngăn xếp ổ đĩa đa trục; mọi Mô-đun động cơ trong tủ đều lấy nguồn DC từ bus chung này.
Mô-đun đường dây thông minh sử dụng kiến trúc không được điều chỉnh: cầu điốt để chuyển đổi AC-sang-DC đến, với phản hồi tái tạo chuyển đổi đường dây thông qua IGBT. Điều này khác với Mô-đun dòng hoạt động (ALM) sử dụng bộ chỉnh lưu IGBT được kiểm soát hoàn toàn. Mô-đun Đường dây Thông minh cung cấp khả năng phản hồi tái tạo liên tục 100% - năng lượng phanh từ động cơ giảm tốc sẽ quay trở lại lưới điện xoay chiều thay vì bị tiêu tán dưới dạng nhiệt. Trên biến thể 36 kW, khả năng tái tạo này có thể bị vô hiệu hóa bằng cách tham số hóa khi ứng dụng không yêu cầu.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | 6SL3130-6TE23-6AA3 |
| Loạt | SINAMICS120 |
| Kiểu | Mô-đun dòng thông minh |
| Định dạng | Kích thước sách |
| Đầu vào AC | 3 pha 380–480V, 50/60Hz |
| Đầu ra DC | 600V, 60A |
| Đánh giá sức mạnh | 36 kW |
| làm mát | Không khí bên trong |
| Giao diện | DRIVE-CLiQ |
| Xếp hạng IP | IP20 |
| Kích thước | 381×150×278mm |
| Cân nặng | ~10,7 kg |
6SL3130-6TE23-6AA3 đi kèm cáp DRIVE-CLiQ — cáp liên mô-đun tiêu chuẩn kết nối các thành phần kích thước sách S120 liền kề trong ngăn xếp ổ đĩa. DRIVE-CLiQ là giao diện kỹ thuật số độc quyền của Siemens kết hợp nhận dạng điện tử, trao đổi tham số và truyền dữ liệu chẩn đoán trên tất cả các mô-đun S120. Thiết bị Điều khiển tự động đọc bảng loại điện tử của từng mô-đun được kết nối khi khởi động, xác định phần cứng mà không cần nhập thủ công.
Mô-đun Đường dây Thông minh kết nối với các hệ thống nối đất TN/TT tiêu chuẩn và các hệ thống CNTT không nối đất. Đối với quạt bên trong và hệ thống làm mát, bộ truyền động yêu cầu khoảng trống luồng không khí thích hợp bên trên và bên dưới mô-đun khi lắp đặt tủ. Không giống như các biến thể làm mát bên ngoài (truyền bộ tản nhiệt qua bảng điều khiển phía sau tủ), phiên bản làm mát bên trong này quản lý toàn bộ quá trình tản nhiệt trong vùng không khí của tủ.
| Tính năng | Mô-đun dòng thông minh (đơn vị này) | Mô-đun dòng hoạt động |
|---|---|---|
| bộ chỉnh lưu | Cầu điốt | IGBT được kiểm soát |
| đầu ra DC | Không được điều chỉnh (~600V DC) | Hằng số quy định |
| tái sinh | Chuyển đổi dòng thông qua IGBT | Kiểm soát hoàn toàn |
| sóng hài | Cao hơn (không có PFC hoạt động) | Thấp hơn |
| Trị giá | Thấp hơn | Cao hơn |
Đối với các ứng dụng ưu tiên điện áp bus DC không đổi và độ méo sóng hài thấp, Mô-đun Active Line là lựa chọn thích hợp. Đối với hầu hết các ứng dụng tự động hóa đa trục tiêu chuẩn trong đó chi phí và khả năng phục hồi năng lượng là động lực chính, Mô-đun Đường dây Thông minh cung cấp hiệu suất chính xác với chi phí hệ thống thấp hơn.
Câu hỏi 1: Sự khác biệt giữa Mô-đun Đường dây Thông minh và Mô-đun Đường dây Hoạt động trong hệ thống S120 là gì?
Mô-đun Đường dây Thông minh sử dụng cầu đi-ốt thụ động để chuyển đổi AC-sang-DC với đầu ra DC không được điều chỉnh và tái tạo chuyển mạch đường dây dựa trên IGBT. Mô-đun Active Line sử dụng bộ chuyển đổi IGBT được kiểm soát hoàn toàn để điều chỉnh đầu ra DC, độ méo sóng hài thấp hơn và hệ số công suất thống nhất. Mô-đun Smart Line tiết kiệm hơn; Mô-đun Active Line phù hợp với các ứng dụng yêu cầu quy định bus DC chính xác hoặc yêu cầu nghiêm ngặt về chất lượng điện năng.
Câu hỏi 2: 6SL3130-6TE23-6AA3 có bao gồm cáp DRIVE-CLiQ không?
Đúng. Cáp liên mô-đun DRIVE-CLiQ đi kèm với 6SL3130-6TE23-6AA3 để kết nối với mô-đun S120 liền kề trong ngăn xếp kích thước sách. Cáp đến các bộ phận không liền kề hoặc tới Thiết bị Điều khiển phải được đặt hàng riêng.
Câu hỏi 3: Có thể kết nối bao nhiêu Mô-đun động cơ với một 6SL3130-6TE23-6AA3?
Con số bị giới hạn bởi công suất nguồn liên tục 36 kW và đầu ra DC 60A. Tổng nhu cầu nguồn DC liên tục của tất cả các Mô-đun động cơ được kết nối với cùng một bus DC. Tổng công suất duy trì không được vượt quá 36 kW. Tải đỉnh tái tạo được xử lý riêng biệt bằng khả năng phản hồi của mô-đun.
Q4: Có thể tắt phản hồi tái tạo trên mô-đun này không?
Đúng. Trên Mô-đun đường dây thông minh 36 kW, phản hồi tái tạo được kích hoạt theo mặc định và có thể bị vô hiệu hóa bằng cách tham số hóa thông qua STARTER hoặc TIA Portal. Chỉ vô hiệu hóa nó khi ứng dụng yêu cầu cụ thể - năng lượng hãm mà không tái tạo sẽ bị tiêu tán qua các điện trở hãm thay vì quay trở lại lưới cung cấp.
Câu hỏi 5: Những yêu cầu lắp đặt tủ nào áp dụng cho biến thể làm mát bên trong?
Khoảng trống tối thiểu 100mm phía trên và phía dưới mô-đun cho luồng không khí. Mô-đun phải được gắn theo chiều dọc. Nhiệt độ môi trường xung quanh tủ phải được duy trì trong khoảng 0–40°C để có được công suất định mức tối đa. Trên 40°C, việc giảm công suất được áp dụng theo hướng dẫn cài đặt phần cứng SINAMICS S120. Quạt bên trong là bộ phận dễ bị hao mòn - hãy kiểm tra và thay thế theo lịch bảo trì.
