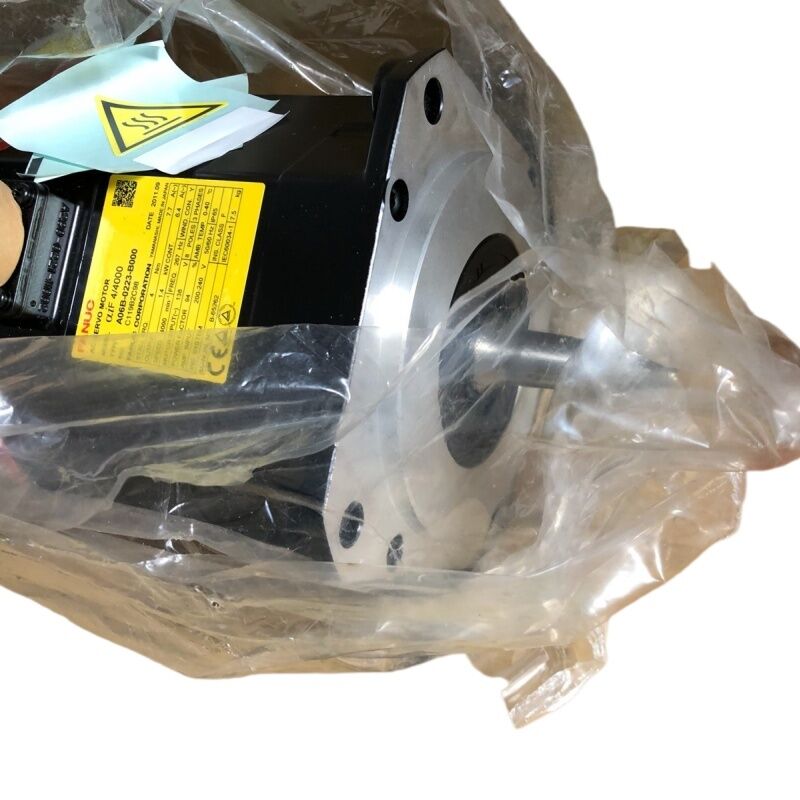

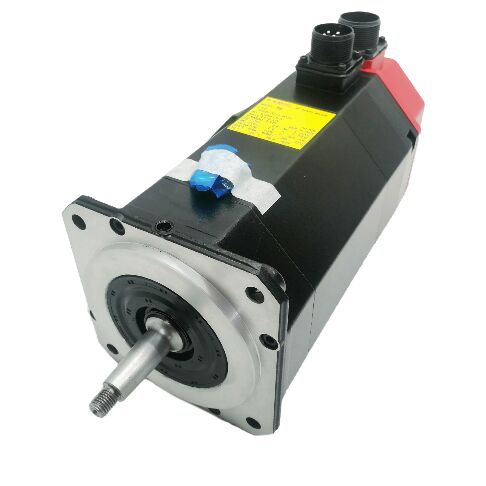

Fanuc A06B-0345-B231 AC Servo Motor mới trong hộp

FANUC A06B-0345-B231. S-Series Model 5RF AC Servo Motor 6 Nm / 3000 rpm / Taper Shaft / Brake / 2000P + Resolver

S-Series 5RF

A06B-0345-B231 là động cơ servo AC dòng S của FANUC ¢ mô hình 5RF ¢ từ các sản phẩm động cơ servo AC thế hệ ban đầu của FANUC.Dòng S có niên đại trước thế hệ Alpha và đại diện cho công nghệ động cơ cung cấp năng lượng cho thế hệ đầu tiên của máy công cụ CNC điều khiển bởi FANUC AC.

Với mô-men xoắn 6 Nm và 3.000 rpm, 5RF nằm trong phạm vi trung bình của gia đình động cơ S-series. Its 117V / 3-phase / 8-pole electrical specification reflects the drive system architecture of the era — the operating voltage and frequency are generated by the period-correct S-series servo amplifier, không được lấy trực tiếp từ nguồn cung cấp.

Hệ thống phản hồi kép ¢ 2000P ABS kết hợp với một resolver ¢ là tính năng kỹ thuật xác định của biến thể này.đầu ra vị trí góc dựa trên sinus/cosine không phụ thuộc vào đếm xungBộ mã hóa tuyệt đối 2000P cung cấp đăng ký vị trí kỹ thuật số mà CNC sử dụng để điều khiển tọa độ. Cả hai hoạt động đồng thời:giải quyết cung cấp tham chiếu góc mỏng cho các vòng kiểm soát dòng và tốc độ của servo, trong khi bộ mã hóa 2000P cung cấp số vị trí trục mà CNC duy trì và hiển thị.

Các thông số kỹ thuật chính

Cánh trục thu nhỏ với phanh

Cánh nón kéo trục nối theo trục trên trục động cơ bằng một bó kéo, cung cấp một khớp cơ khí không trượt.Đối với động cơ lớp 5RF điều khiển trục CNC chính dưới tải cắt liên tục, sự tham gia thuần dương tích cực duy trì tính toàn vẹn của ly hợp trong suốt thời gian hoạt động của máy mà không có rủi ro lo lắng mà giao diện trục khóa có thể phát triển dưới sự đảo ngược chu kỳ nặng.

Các dây phanh được áp dụng xuân giữ trục cơ khí bất cứ khi nào điện áp phanh được loại bỏ.phanh phun là cơ chế giữ an toàn ngăn chặn chuyển động tải khi tắt máy, E-stop, và mất điện.

Tình hình của các bộ phận di sản

Dòng S là thế hệ máy phục vụ AC của FANUC từ đầu những năm 1980.Một cơ sở vận hành động cơ S-series đang quản lý tài sản vào cuối thời gian sử dụng ban đầu của họ- Cổ phiếu thay thế đến từ việc giải cứu máy bị ngừng hoạt động và quản lý dư thừa.có một đơn vị dự phòng được kiểm tra ở bên cạnh là một bước quản lý rủi ro có ý nghĩa.

Câu hỏi thường gặp

Q1: Mục đích của bộ giải quyết trên động cơ này cùng với bộ mã hóa 2000P là gì?

Bộ giải quyết cung cấp đầu ra vị trí góc tương tự liên tục một tín hiệu sinus / cosine không phụ thuộc vào đếm xung hoặc dự phòng pin.Nó hỗ trợ tốc độ của bộ khuếch đại servo và các vòng kiểm soát dòng với phản hồi liên tục độ phân giải caoCác bộ mã hóa tuyệt đối 2000P cung cấp các đăng ký vị trí kỹ thuật số cho CNC.các resolver bao gồm các tốc độ cao vòng lặp điều khiển thời gian thực trong khi bộ mã hóa duy trì vị trí phối hợp máy.

Q2: Các bộ khuếch đại servo nào tương thích với A06B-0345-B231?

Động cơ S-series yêu cầu bộ khuếch đại servo S-series tương thích với thời gian không phải là ổ đĩa Alpha, Alpha i hoặc Beta.và các thông số điện áp động cơ của hệ thống truyền động S-series là cụ thể cho thế hệ động cơ S-seriesXác nhận khả năng tương thích của bộ khuếch đại được lắp đặt với loại động cơ 5RF trước khi đặt mua động cơ thay thế.

Q3: Làm thế nào để loại bỏ trục trục thu nhỏ đúng trên động cơ S-series?

Sử dụng một máy kéo kéo nối lỗ đập ở đầu trục ️ áp dụng lực trục được kiểm soát để phá vỡ sự kết nối thu nhỏ.Trọng lượng tác động truyền qua trục đến bộ giải quyết và bộ mã hóa và các vòng bi động cơ. Nếu conper chặt, áp dụng chất lỏng thâm nhập vào khớp và sử dụng lực kéo liên tục.

Q4: Máy tạo ra vị trí trục chính xác nhưng báo động liên quan đến giải quyết xuất hiện dưới tải.

Kiểm tra đường dẫn cáp giải quyết và tình trạng kết nối ‡ cáp tín hiệu giải quyết dễ bị nhiễu từ cáp điện động cơ nếu chạy song song mà không có sự tách biệt hoặc bảo vệ đầy đủ.Kiểm tra các tấm chắn cáp được nối đất ở cuối bộ khuếch đại chỉNếu chất lượng tín hiệu được xác nhận là tốt ở đầu động cơ nhưng suy giảm ở bộ khuếch đại, cáp là nghi phạm.

Q5: Liệu A06B-0345-B231 vẫn được mua từ thị trường phụ kiện?

Vâng, thông qua các đại lý xe hơi chuyên nghiệp của FANUC và giải cứu từ các máy bị ngừng hoạt động.Hoạt động phanh ở điện áp chính xác, chất lượng tín hiệu giải quyết dưới chế độ xoay, tình trạng trục cong và kháng cách nhiệt cuộn.Một thử nghiệm trên băng ghế với bộ khuếch đại S-series chính xác trước khi cam kết lắp đặt sản xuất được khuyến cáo mạnh mẽ.
