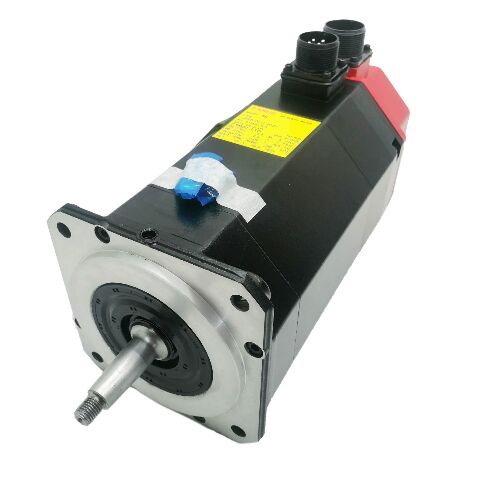

Fanuc Servo Motor A06B-0314-B004 Điều kiện làm việc tốt A06B0314B004

FANUC A06B-0314-B004 | Động cơ servo AC Model 5S S-Series — 2000 vòng/phút / Trục côn / Bộ mã hóa 2000P / Đã ngừng sản xuất

S-Series gốc của FANUC — Thế hệ trước Alpha

A06B-0314-B004 là động cơ servo AC dòng S FANUC — Model 5S — thuộc thế hệ trước dòng Alpha. Dòng S của FANUC là thế hệ động cơ servo AC đầu tiên được thiết kế cho trục máy công cụ CNC, thay thế các động cơ servo DC trước đó trong các ứng dụng CNC hiệu suất cao. Nhiều hệ thống lắp đặt dòng S vẫn được sử dụng trong sản xuất hàng thập kỷ sau lần sản xuất ban đầu.

Ở tốc độ tối đa 2000 vòng/phút và định mức điện thuộc loại 5S, động cơ này dẫn động các trục cấp liệu chính trên máy tiện CNC, trung tâm gia công và máy mài trong đó bộ điều khiển và thiết kế cơ khí được yêu cầu riêng cho kiến ​​trúc dòng S. Khi một chiếc máy được chế tạo dựa trên động cơ 5S, toàn bộ thiết kế trục — bộ khuếch đại servo, cài đặt thông số servo, khớp nối cơ học — phải phù hợp với các đặc tính cụ thể của động cơ này. Việc thay thế tương tự sẽ duy trì cấu hình trục ban đầu đó.

Thông số kỹ thuật chính

Trục côn và Bộ mã hóa lũy tiến 2000P

Trục côn truyền mô-men xoắn thông qua giao diện kim loại với kim loại được kẹp bằng chốt kéo. Khóa liên động cơ khí dương và không trượt. Để tháo moay ơ khớp nối, hãy sử dụng dụng cụ tháo chốt rút - luồn dụng cụ kéo vào lỗ ren ở đầu trục và tác dụng lực dọc trục có kiểm soát. Không bao giờ đánh vào trục. Tải trọng tác động truyền trực tiếp vào bộ mã hóa và vòng bi động cơ. Chất lỏng thấm vào khớp côn cộng với lực chiết ổn định là phương pháp phù hợp cho khớp côn chặt.

Bộ mã hóa gia tăng 2000P (A860-0315-T101) tạo ra 2000 xung trên mỗi vòng quay để phản hồi tốc độ và vị trí. Nó tăng dần - cần có một chu kỳ quay lại tham chiếu ở mỗi lần khởi động máy để thiết lập lại mốc chuẩn vị trí trục. Đây là hành vi vận hành tiêu chuẩn dành cho các máy dòng S và không phải là lỗi.

Tìm nguồn cung ứng động cơ S-Series kế thừa

Dòng S đã bị FANUC ngừng sản xuất từ ​​nhiều năm trước. Nguồn hàng thay thế hoàn toàn đến từ thị trường hậu mãi - lượng dư thừa từ các máy đã ngừng hoạt động và bộ phận kéo đã được thử nghiệm. Một máy dòng S vẫn đang được sản xuất đang vận hành trên những tài sản đã vượt quá thời gian sử dụng dự kiến ​​ban đầu. Sở hữu sẵn một động cơ 5S dự phòng đã được kiểm nghiệm là một biện pháp bảo trì thiết thực — khả năng sẵn có trên thị trường hậu mãi sẽ thu hẹp khi cơ sở được lắp đặt cũ đi.

Câu hỏi thường gặp

Câu hỏi 1: Bộ khuếch đại servo nào tương thích với A06B-0314-B004?

Động cơ dòng S yêu cầu bộ khuếch đại servo dòng S tương thích theo chu kỳ. Bộ khuếch đại dòng Alpha, Beta và Alpha i không tương thích. Xác nhận loại bộ khuếch đại đã lắp đặt từ tài liệu của máy trước khi chỉ định thay thế động cơ.

Câu 2: Khớp nối trục côn được tháo ra như thế nào cho đúng?

Sử dụng dụng cụ tháo chốt kéo - luồn dụng cụ kéo vào lỗ có ren ở đầu trục và tác dụng lực dọc trục tăng dần đều. Không dùng búa, đập hoặc cạy trục. Tác động truyền sốc trực tiếp đến bộ mã hóa và vòng bi động cơ và có thể gây ra hư hỏng nhỏ nhưng làm giảm đáng kể tuổi thọ sử dụng. Nếu côn bị chật, hãy bôi chất lỏng thẩm thấu vào mặt khớp và để cho nó thấm vào trước khi dùng lực nhổ.

Câu hỏi 3: Máy yêu cầu điều hướng mỗi lần bật nguồn. Đây có phải là lỗi bộ mã hóa không?

Không - 2000P là bộ mã hóa gia tăng. Trả về tham chiếu mỗi lần bật nguồn là hành vi tiêu chuẩn. Nếu quá trình dẫn đường không hoàn tất hoặc gây ra lỗi, hãy kiểm tra cáp bộ mã hóa xem có bị hỏng hay không, xác minh chất lượng tín hiệu xung Z tại bộ khuếch đại bằng máy hiện sóng và kiểm tra thân bộ mã hóa xem có chất làm mát xâm nhập hay hư hỏng cơ học hay không.

Câu hỏi 4: Động cơ dòng Alpha có thể thay thế S-series 5S trên cùng một máy không?

Không phải không có sửa đổi đáng kể. Bộ khuếch đại servo dòng S sử dụng giao diện truyền thông và phản hồi khác với dòng Alpha. Việc thay thế động cơ Alpha yêu cầu thay thế bộ khuếch đại servo, thay đổi phần cứng giao diện servo của CNC và vận hành lại bộ tham số trục. Đối với một cỗ máy tiếp tục sử dụng bộ khuếch đại dòng S ban đầu, động cơ 5S tương tự là sự thay thế trực tiếp thực tế duy nhất.

Câu hỏi 5: Cần thực hiện những kiểm tra nào trên chiếc A06B-0314-B004 đã qua sử dụng?

Kiểm tra cân bằng điện trở cuộn dây ba pha và điện trở cách điện với đất khi cáp bộ mã hóa bị ngắt kết nối. Kiểm tra bề mặt trục côn xem có vết xước, vết xước hoặc vết va đập do việc tháo bỏ không đúng cách trước đó không. Xoay trục bằng tay cho vòng bi được êm ái. Kiểm tra đầu nối bộ mã hóa (A860-0315-T101) xem có bị nhiễm bẩn chất làm mát hoặc hư hỏng chân cắm hay không. Việc chạy thử nghiệm trên băng ghế dự bị với bộ khuếch đại S-series chính xác trước khi lắp đặt sản xuất là bước xác minh chính xác.
