Mã sản phẩm:

A02B-0301-B801 Nhà sản xuất: FANUC Corporation (Nhật Bản) Dòng sản phẩm: FANUC Series 0i — Thế hệ 0i-B Phiên bản: 0i Mate-TB (nền tảng tiện/xoay) Chức năng: Bộ điều khiển hệ thống CNC hoàn chỉnh — tập hợp phần cứng trung tâm chứa bo mạch CPU chính, giao diện servo FSSB, PMC (Bộ điều khiển máy lập trình được) và chỗ lắp đặt cho các thẻ cắm tùy chọn (đồ họa, RAM, ROM) theo chỉ định của nhà sản xuất máy công cụ Bo mạch CPU chính: A16B-3200-0495 — bo mạch xử lý điều khiển trục, điều khiển trục chính, thực thi thang đo PMC, lưu trữ chương trình và bộ nhớ hệ thống Giao diện Servo: FSSB (FANUC Serial Servo Bus) — liên kết nối tiếp tốc độ cao qua cáp quang tới bộ khuếch đại servo dòng FANUC αi/βi Cấu hình máy (0i Mate-TB): Máy tiện — tổng cộng tối đa 4 trục điều khiển, tạo đường viền đồng thời 2 trục (theo cấu hình chuẩn của Mate-TB) Tình trạng: Lỗi thời — dòng 0i-B (ngừng sản xuất mới; có sẵn dưới dạng đơn vị đã sửa chữa/tân trang/thừa) Xuất xứ: Nhật Bản Ứng dụng: Thay thế phụ tùng và bảo trì cho máy tiện, trung tâm tiện và máy tiện ban đầu được trang bị bộ điều khiển FANUC Series 0i Mate-TB — phổ biến trong các thương hiệu máy công cụ bao gồm Mazak, Doosan, Takisawa, Leadwell và nhiều nhà sản xuất máy tiện châu Á và châu Âu thuộc kỷ nguyên 2000 Tổng quan

Bộ

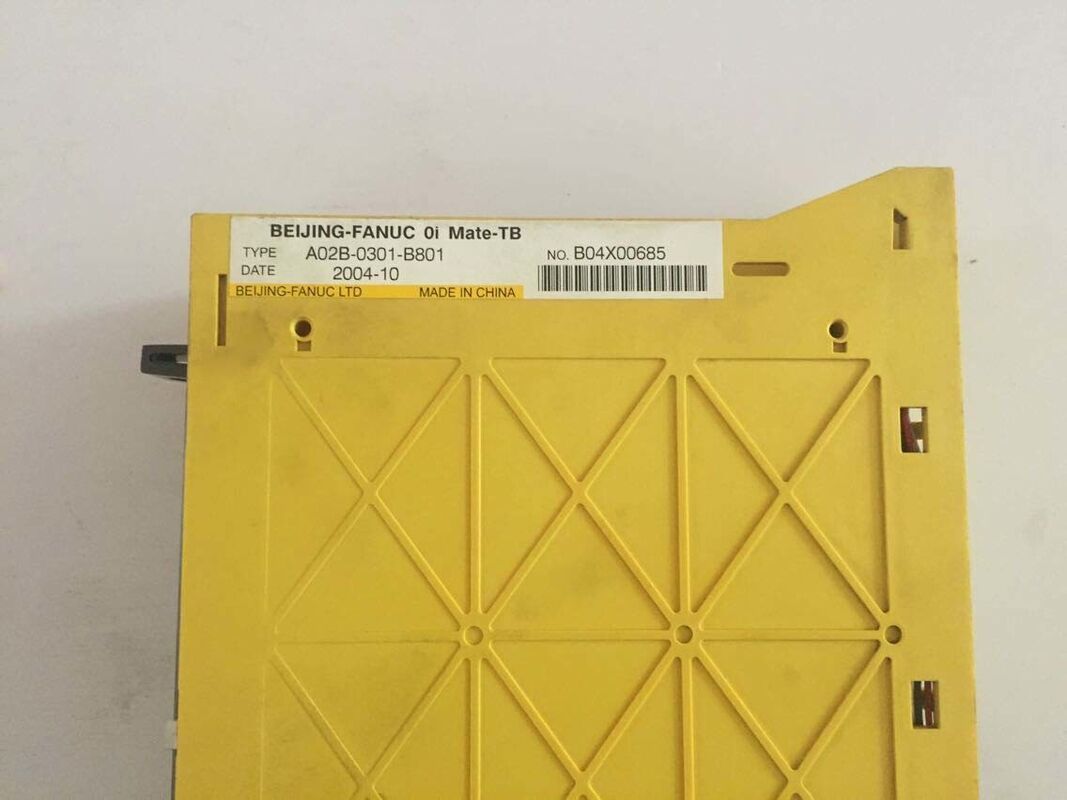

FANUC A02B-0301-B801 là bộ hệ thống cho FANUC Series 0i Mate-TB — phiên bản tiện (máy tiện) của dòng CNC nhỏ gọn hiệu suất cao của FANUC từ đầu đến giữa những năm 2000. Trong kiến trúc điều khiển 0i, bộ hệ thống là cốt lõi của bộ điều khiển: tập hợp vật lý tích hợp bo mạch CPU chính, mạch giao diện servo FSSB, PMC (PLC tích hợp của FANUC để quản lý tín hiệu máy) và cơ sở hạ tầng kết nối cho các thẻ chức năng tùy chọn. Mọi thứ khác trong tủ điều khiển — bảng điều khiển vận hành, bộ khuếch đại servo, bộ khuếch đại trục chính, các đơn vị I/O — kết nối đến và đi từ bộ trung tâm này.Chỉ định "0i Mate" cho biết một phiên bản được tinh giản của dòng 0i đầy đủ, được tối ưu hóa để tích hợp hiệu quả chi phí vào các máy nhỏ hơn trong khi vẫn duy trì khả năng tương thích với môi trường phần mềm 0i đầy đủ. Hậu tố "-TB" hơn nữa xác định đây là phiên bản máy tiện, được cấu hình sẵn với phần mềm điều khiển trục và trục chính phù hợp cho các ứng dụng máy tiện. Trong một cài đặt máy tiện 0i Mate-TB điển hình, bộ hệ thống điều khiển 2 trục servo (X và Z) cộng với trục chính, với trục C (định vị trục chính) và trục Y tùy chọn có sẵn dưới dạng nâng cấp cấu hình thông qua các tùy chọn tham số và phần mềm.

A02B-0301-B801 hiện nay gần như chỉ được coi là một bộ phận bảo trì — hệ thống điều khiển cho một máy tiện được sản xuất vào những năm 2000 và vẫn đang hoạt động. Khi một bộ hệ thống bị lỗi, hoặc khi cần nâng cấp từ đơn vị 0i-B cũ hơn lên phiên bản mới hơn, A02B-0301-B801 là phần cứng thay thế phù hợp cho các máy ban đầu được trang bị thế hệ điều khiển này.

Thông số kỹ thuật chính

Tham số

FSSB (FANUC Serial Servo Bus) là liên kết truyền thông kỹ thuật số tốc độ cao kết nối bộ hệ thống CNC với các bộ khuếch đại servo FANUC (dòng αi SVM, dòng βi SVU) và bộ khuếch đại trục chính. Thay vì tín hiệu tham chiếu tốc độ tương tự ±10V và cáp phản hồi bộ mã hóa riêng biệt, FSSB thay thế tất cả những thứ này bằng một vòng cáp quang duy nhất chạy ở tốc độ 4Mbps. Qua vòng cáp duy nhất này, CNC gửi lệnh vị trí và nhận phản hồi vị trí cho tất cả các trục được kết nối — trong cài đặt 0i Mate-TB, thường là trục X, trục Z và trục chính — trong một chu kỳ truyền thông đồng bộ duy nhất.

FSSB giảm đáng kể độ phức tạp của dây dẫn trong tủ điện của máy. Một máy tiện ba trục trước đây yêu cầu 9 cáp tín hiệu giữa CNC và bộ khuếch đại servo (±10V tín hiệu tham chiếu tốc độ và tín hiệu bật/báo động cho mỗi trục) chỉ yêu cầu 2 cáp quang với FSSB — một từ bộ hệ thống đến bộ khuếch đại đầu tiên và một liên kết nối tiếp giữa các bộ khuếch đại tiếp theo. Phương tiện cáp quang cũng vốn dĩ miễn nhiễm với nhiễu điện từ do chuyển mạch PWM của bộ khuếch đại servo tạo ra — một lợi ích thực tế trong các tủ điện chật chội của máy tiện CNC.

Bo mạch CPU A16B-3200-0495

Bo mạch CPU chính A16B-3200-0495 là trái tim xử lý của bộ hệ thống A02B-0301-B801. Bo mạch này chứa bộ xử lý chính của CNC, bộ nhớ DRAM hệ thống để lưu trữ chương trình và dữ liệu, bộ nhớ SRAM được hỗ trợ pin để lưu trữ tham số và chương trình khi mất điện, bộ xử lý PMC và bộ nhớ lưu trữ thang đo của nó, DSP điều khiển trục servo và giao diện truyền thông FSSB. Nói cách khác, phần lớn trí tuệ của hệ thống điều khiển — nội suy trục, điều khiển trục chính, thực thi chương trình, quét thang đo máy — thực thi trên một bo mạch duy nhất này.

Kiến trúc bo mạch mô-đun cho phép thay thế bo mạch theo mục tiêu khi các hệ thống con cụ thể bị lỗi: nếu dữ liệu SRAM bị hỏng, pin có thể được thay thế mà không làm ảnh hưởng đến bộ xử lý chính; nếu DSP điều khiển trục bị lỗi trong khi các chức năng khác vẫn còn nguyên vẹn, việc sửa chữa hoặc thay thế bo mạch sẽ giải quyết lỗi mà không cần thay thế toàn bộ bộ hệ thống.

PMC — PLC tích hợp của máy

PMC (Bộ điều khiển máy lập trình được) của FANUC về chức năng là một PLC được nhúng trong hệ thống CNC, chạy chương trình thang đo của nó song song với các chức năng điều khiển chuyển động của CNC. PMC xử lý tất cả các logic không liên quan đến chuyển động của máy: tín hiệu khóa cửa, điều khiển băng tải phoi, quản lý bơm làm mát, logic thủy lực mâm cặp/chân chống, lệnh định vị tháp pháo dao, giám sát rơle an toàn, điều khiển đèn bảng điều khiển vận hành và chuyển đổi chế độ giữa hoạt động thủ công, MDI và tự động.

Trong 0i Mate-TB, thang đo PMC được lưu trữ trên bo mạch CPU chính và dành riêng cho thiết kế của nhà sản xuất máy công cụ. Khi một bộ hệ thống A02B-0301-B801 được mua làm phụ tùng thay thế, nó có thể chứa thang đo PMC và các tham số CNC của máy gốc — hoặc nó có thể đã bị xóa. Trước khi lắp đặt bộ hệ thống thay thế, bản sao lưu tham số và bản sao lưu thang đo PMC của nhà sản xuất máy công cụ phải được tải vào. Nếu không có những điều này, máy sẽ không thể thực thi logic đặc thù của máy, bất kể phần cứng CNC có hoạt động hay không.

Hỗ trợ lỗi thời — Bảo trì máy 0i-B

Dòng FANUC 0i-B được sản xuất cho đến khoảng giữa những năm 2000, khi 0i-C và sau đó là 0i-D thay thế nó làm thế hệ hiện tại. Các máy được chế tạo với bộ điều khiển 0i-B hiện thường đã 15–25 năm tuổi, điều đó có nghĩa là các tổ chức bảo trì phải xử lý một thế hệ phần cứng mà FANUC không còn sản xuất mới. Các bo mạch và bộ hệ thống dự phòng cho 0i-B có sẵn thông qua ba kênh: kho phụ tùng của FANUC (đang giảm dần), các đại lý và nhà tân trang linh kiện CNC chuyên nghiệp duy trì kho dự phòng đã được kiểm tra và các dịch vụ sửa chữa phục hồi các bo mạch bị lỗi về tình trạng hoạt động.

Bộ hệ thống A02B-0301-B801 là một trong những linh kiện 0i-B có sẵn rộng rãi nhất do được triển khai rộng rãi trên nhiều nhà sản xuất máy tiện trong những năm 2000. Tuy nhiên, nguồn cung ngày càng khan hiếm, và các kỹ sư bảo trì chịu trách nhiệm cho các đội máy 0i-Mate-TB được khuyên nên giữ ít nhất một bộ hệ thống dự phòng đã được kiểm tra cho mỗi loại máy để tránh thời gian ngừng sản xuất kéo dài trong trường hợp bộ điều khiển bị lỗi.

Câu hỏi thường gặp

Hỏi 1: Bộ hệ thống được mua làm phụ tùng thay thế. Cần tải những tham số và dữ liệu nào trước khi máy có thể hoạt động?

Một bộ hệ thống thay thế cần ba bộ dữ liệu trước khi máy có thể hoạt động: các tham số hệ thống CNC (sao lưu tham số từ máy gốc hoặc tài liệu của nhà sản xuất máy công cụ, thường được tải qua thẻ nhớ hoặc RS-232); chương trình thang đo PMC (logic PLC đặc thù của máy, sao lưu từ bộ điều khiển gốc hoặc lấy từ nhà sản xuất máy); và dữ liệu bù trừ chương trình phôi và hình học dao (từ hồ sơ của người vận hành máy). Nếu không có thang đo PMC chính xác, logic an toàn và khóa liên động của máy sẽ không hoạt động. Hướng dẫn vận hành 0i Mate-TB của FANUC (B-63835EN) mô tả quy trình khôi phục tham số.

Hỏi 2: Những bộ khuếch đại servo nào tương thích với giao diện FSSB trên A02B-0301-B801?

Bộ hệ thống 0i Mate-TB kết nối qua FSSB với các mô-đun bộ khuếch đại servo dòng FANUC αi (SVM2, SVM3) và dòng βi (SVU).

Loại bộ khuếch đại phải khớp với thông số kỹ thuật của động cơ servo (dòng động cơ, định mức dòng điện, loại bộ mã hóa). Việc trộn lẫn bộ khuếch đại αi với động cơ βi hoặc ngược lại thường không được hỗ trợ.

Bản vẽ điện của nhà sản xuất máy công cụ quy định loại bộ khuếch đại chính xác và phân công trục.

Khi thay thế bộ khuếch đại servo trên máy 0i Mate-TB hiện có, việc khớp với mẫu bộ khuếch đại gốc và đảm bảo địa chỉ nút FSSB được đặt chính xác là rất quan trọng.

Hỏi 3: Có thể nâng cấp 0i Mate-TB A02B-0301-B801 lên chức năng 0i-C hoặc 0i-D không?

Không trực tiếp — phần cứng A02B-0301-B801 dành riêng cho thế hệ phần mềm 0i-B. Nâng cấp từ 0i-B lên 0i-C hoặc 0i-D yêu cầu thay thế bộ hệ thống và có thể cả bộ khuếch đại servo, bảng điều khiển vận hành và màn hình bằng phần cứng thế hệ hiện tại.

Lộ trình di chuyển của FANUC cho máy 0i-B bao gồm việc thay thế toàn bộ hệ thống điều khiển. Mặc dù thang đo PMC có thể được điều chỉnh từ định dạng 0i-B sang 0i-D với nỗ lực kỹ thuật, các tham số chuyển động yêu cầu điều chỉnh lại trên phần cứng mới.

Loại nâng cấp điều khiển này thường là một dự án vốn lớn, không phải là thay thế linh kiện đơn giản.

Hỏi 4: Nguyên nhân phổ biến gây lỗi bộ hệ thống A02B-0301-B801 là gì và có thể sửa chữa bo mạch không?

Các chế độ lỗi phổ biến bao gồm lỗi pin SRAM (gây mất tham số và chương trình khi tắt/bật nguồn), các tụ điện điện phân bị hỏng trên phần nguồn (gây ra điện áp không ổn định và hành vi trục thất thường), các IC giao diện FSSB bị hỏng (gây lỗi truyền thông servo) và phần mềm khởi động bị hỏng trên bộ nhớ Flash của bo mạch CPU. Sửa chữa bo mạch bởi các trung tâm sửa chữa chuyên dụng của FANUC giải quyết tất cả những vấn đề này ngoại trừ hư hỏng PCB vật lý.

Bo mạch CPU A16B-3200-0495 là cụm phụ được sửa chữa phổ biến nhất.

Các trung tâm dịch vụ được ủy quyền của FANUC và các nhà sửa chữa chuyên nghiệp độc lập (DNC Electronics, MRO Electric và các công ty tương đương ở các khu vực khác nhau) cung cấp các bộ hệ thống đã được tân trang và kiểm tra cũng như dịch vụ sửa chữa bo mạch.

Hỏi 5: Nên thực hiện quy trình sao lưu nào trước khi tháo bộ hệ thống khỏi máy đang hoạt động?

Trước khi tháo bộ hệ thống, hãy tạo bản sao lưu của: tất cả các tham số CNC (sao lưu vào thẻ nhớ qua menu SYSTEM → PARAM → OPRT → (PUNCH), hoặc qua RS-232 từ khe cắm thẻ PCMCIA); chương trình thang đo PMC (sao lưu qua màn hình PMC, LADDER → OPRT → SAVE); tất cả các bù trừ chương trình phôi, dữ liệu hình học dao và biến macro (qua chuỗi OFFSET → OPRT → PUNCH).

Ngoài ra, hãy ghi lại bảng phân công bộ khuếch đại FSSB. Lưu trữ các bản sao lưu này ở hai vị trí riêng biệt (thẻ nhớ và PC). Nếu không có dữ liệu này, việc khôi phục máy về tình trạng hoạt động sau khi thay đổi phần cứng sẽ yêu cầu sự hỗ trợ của nhà sản xuất máy và có thể mất vài ngày thay vì vài giờ.
