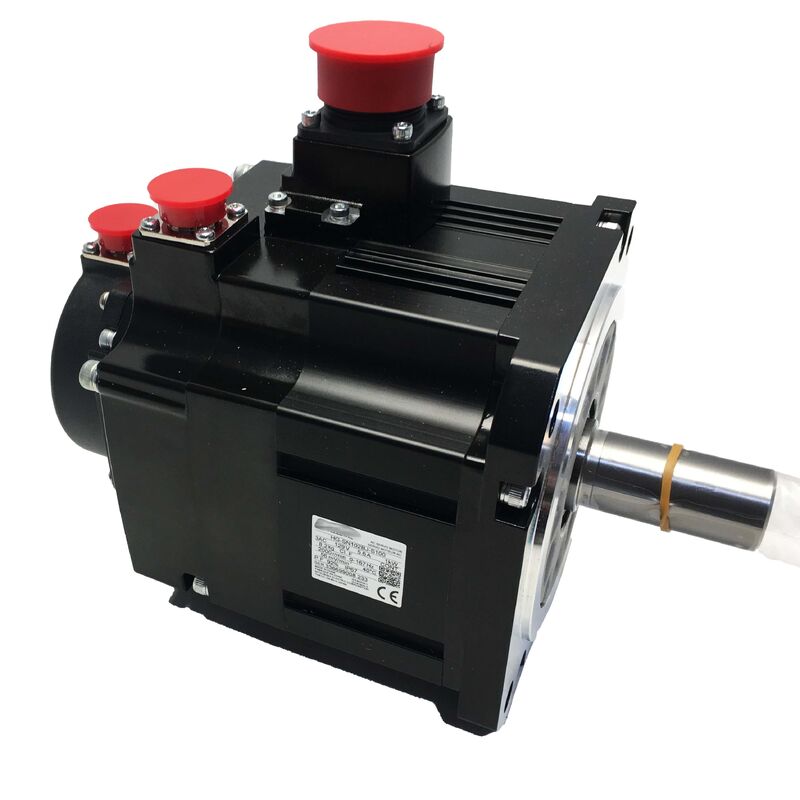

Động cơ Servo AC Mitsubishi HG-SN102BJ-S100 HGSN102BJS100 Mới Niêm phong Nhà máy

Động cơ phanh MELSERVO JE 1kW với Bộ mã hóa 17-bit - Niêm phong nhà máy

Mitsubishi HG-SN102BJ-S100 là biến thể có phanh của dòng HG-SN 102, được thiết kế đặc biệt cho các ứng dụng mà trọng lực, tải lò xo hoặc các lực bên ngoài yêu cầu định vị được kiểm soát khi mất điện hoặc trong các điều kiện lỗi.

Là một phần của dòng MELSERVO JE và dòng động cơ HG-SN của Mitsubishi, động cơ này mang lại hiệu suất vượt trội với công suất định mức 1 kW ở tốc độ 2.000 vòng/phút, mô-men xoắn định mức 4,77 Nm và tốc độ tối đa 3.000 vòng/phút. Hoạt động trên nguồn AC 200V với dòng điện định mức 5,6A, nó có bộ mã hóa tuyệt đối 17-bit (131.072 ppr), phanh giữ điện từ tích hợp, phớt dầu ở đầu trục và bảo vệ IP67.

Ký hiệu BJ xác nhận phanh giữ điện từ tích hợp, hoạt động theo nguyên tắc lò xo đóng, nhả khi có điện. Khi điện áp nhả phanh được cấp, trục động cơ quay tự do. Khi điện áp bị cắt, lò xo ngay lập tức đóng đĩa phanh, khóa trục ở vị trí. Thiết kế an toàn này đảm bảo khóa trục tự động khi mất điện hoặc dừng khẩn cấp.

Hệ thống phanh này rất cần thiết cho các trục thẳng đứng giữ tải, các khớp robot duy trì vị trí dưới tác dụng của trọng lực và các ổ đĩa băng tải nghiêng nơi cần ngăn chặn chuyển động không kiểm soát khi servo ngoại tuyến.

Phanh giữ được thiết kế để duy trì vị trí khi đứng yên, không phải để dừng động lực từ tốc độ. Sử dụng nó để giảm tốc sẽ gây hao mòn nhanh chóng. Việc giảm tốc động được xử lý bởi bộ khuếch đại servo.

Bộ mã hóa tuyệt đối 17-bit lưu giữ dữ liệu vị trí qua các chu kỳ nguồn khi được ghép nối với pin dự phòng bộ khuếch đại phù hợp. Điều này loại bỏ nhu cầu về các thao tác định vị ban đầu khi khởi động, giảm đáng kể thời gian chu kỳ trong các ứng dụng mà định vị ban đầu chậm hoặc bị hạn chế về cơ khí.

Hậu tố S100 cho biết động cơ này được cấu hình đặc biệt cho bộ khuếch đại dòng Super MR-E, với giao diện tín hiệu bộ mã hóa và bộ tham số tùy chỉnh. Đối với các hệ thống bộ khuếch đại MR-JE tiêu chuẩn, hãy xác minh khả năng tương thích hoặc xem xét biến thể HG-SN102BJ tiêu chuẩn.

Cấu trúc làm mát tự nhiên hoàn toàn kín (TENC) dựa vào truyền nhiệt đối lưu từ bề mặt ngoài của động cơ và mặt bích lắp đặt, loại bỏ nhu cầu về quạt làm mát có thể bị hỏng. Cấu trúc kín cho phép bảo vệ IP67, làm cho động cơ phù hợp với môi trường khắc nghiệt.

Việc lắp đặt đúng cách yêu cầu một mặt bích lắp đặt bằng nhôm 130 × 130 mm, hoạt động như một bộ tản nhiệt bổ sung. Việc sử dụng mặt bích quá nhỏ sẽ làm giảm định mức mô-men xoắn liên tục hiệu quả của động cơ trong thực tế.
