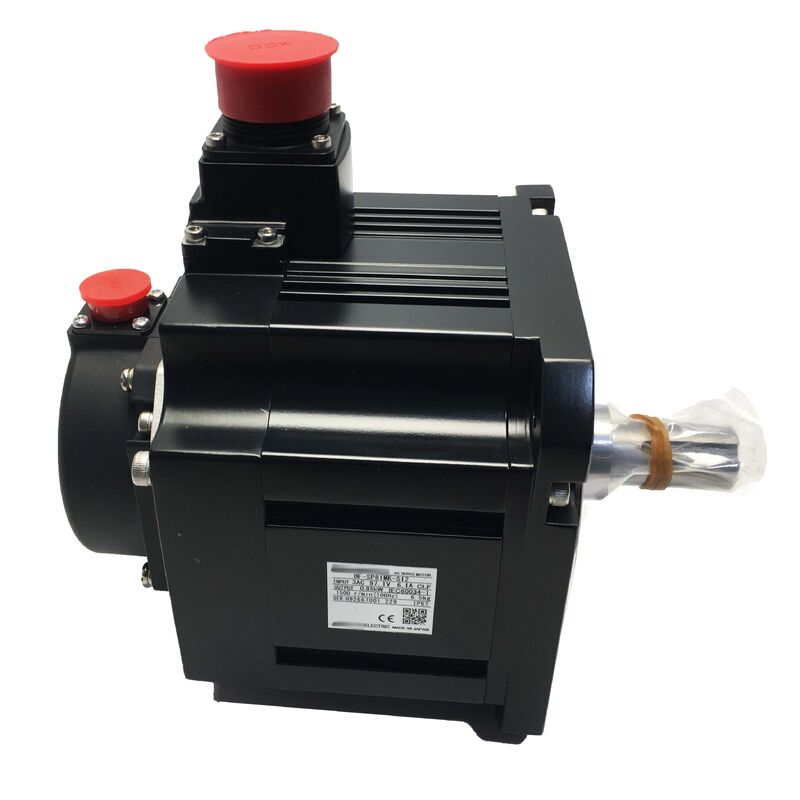

Mitsubishi HF-SP81MK-S12 MELSERVO-J3 Series AC Servo Motor
850W, trục khóa, phanh, IP66 - mới nguyên bản
Tổng quan sản phẩm
Mitsubishi HF-SP81MK-S12 là một động cơ phụ trợ AC 850W từ dòng MELSERVO-J3 của Mitsubishi Electric.Động cơ servo quán tính trung bình được thiết kế cho các yêu cầu về trục cấp và vị trí đòi hỏi trong máy công cụ CNC và thiết bị tự động hóa công nghiệp.
Phiên bản này kết hợp trục khóa, phanh giữ tích hợp và niêm phong môi trường IP66 - giải quyết tính toàn vẹn của nối máy, giữ vị trí an toàn,và bảo vệ chống lại ô nhiễm công nghiệp đồng thời.
Với mô-tơ xoắn liên tục 8,12 Nm với tốc độ 1000 RPM, đây là một động cơ tốc độ thấp, mô-tơ xoắn cao được xây dựng để duy trì sức mạnh.Nó hoạt động từ một nguồn cung cấp lớp 200VAC và có một bộ mã hóa tuyệt đối 18 bit cung cấp hơn 260,000 đếm mỗi vòng để định vị chính xác.
Các thông số kỹ thuật chính
| Parameter |
Giá trị |
| Sản lượng định giá |
850 W (0,85 kW) |
| Động lực định số |
8.12 Nm |
| Lưu lượng điện |
4.5 A |
| Điện áp cung cấp |
Lớp 200VAC |
| Tốc độ định số |
1,000 rpm |
| Bộ mã hóa |
18-bit tuyệt đối (được tích hợp) |
| Cấu hình trục |
Chân thẳng với phím |
| Giữ phanh |
Tích hợp |
| Bảo vệ xâm nhập |
IP66 |
| Kích thước miếng kẹp |
130 × 130 mm |
| Dòng |
MELSERVO-J3 - HF-SP |
| Trọng lượng |
5.44 kg (11.99 lbs) |
| Tình trạng của nhà sản xuất |
Bị ngừng sản xuất |
Dòng HF-SP - Trọng lực trung bình, mô-men xoắn cao
Loại động cơ HF-SP trong gia đình MELSERVO-J3 được thiết kế cho các ứng dụng có quán tính tải phản xạ trung bình đến cao, nơi mà mô-men xoắn bền vững được ưu tiên hơn phản ứng động lực tốc độ cao.
Ở tốc độ định số 1.000 vòng/phút, HF-SP81 tạo ra mô-men xoắn 8,12 Nm, phù hợp với nối vít quả bóng trực tiếp trên máy có giá trị độ dẫn trung bình.Điều này tạo ra lực đẩy tuyến tính đáng kể mà không cần thêm bánh răng.
Đối với những chiếc yên trục nặng, bàn làm việc lớn và các ổ đĩa đòi hỏi độ lệch vị trí tối thiểu dưới tải,mật độ mô-men xoắn của HF-SP và các đặc điểm phù hợp về quán tính cung cấp độ cứng trục mà gia công chính xác yêu cầu.
Bộ mã hóa tuyệt đối 18 bit
Mỗi động cơ dòng HF-SP bao gồm một bộ mã hóa tuyệt đối 18 bit tích hợp theo tiêu chuẩn - cung cấp 262.144 số vị trí độc đáo mỗi vòng quay trục mà không cần chu kỳ định hướng khi khởi động.
Điều này loại bỏ việc tiết kiệm thời gian không hiệu quả từ các thói quen định vị và ngăn ngừa các lỗi định vị mà các hệ thống mã hóa gia tăng dễ bị tổn thương trong các vấn đề về chất lượng điện hoặc dừng điện bất ngờ.
Độ phân giải cao hỗ trợ can thiệp trơn tru ở tốc độ thấp, trực tiếp ảnh hưởng đến chất lượng hoàn thiện bề mặt trong công việc định dạng đa trục và độ chính xác định vị trong các ứng dụng chu kỳ cao.
Thiết kế trục khóa
Cánh trục được khóa cung cấp kết nối động cơ tích cực giữa trục động cơ và trục nối kết nối hoặc xe đạp, ngăn ngừa trượt quay dưới tải cú sốc, yêu cầu mô-men xoắn cao,và lặp đi lặp lại hướng đảo ngược.
Đối với trục cấp CNC có độ trật tự trung bình liên quan đến vị trí hai chiều liên tục và cắt nặng định kỳ, trục khóa là thông số kỹ thuật thích hợp cho truyền mô-men xoắn đáng tin cậy.
Phòng chống IP66
phanh giữ hoạt động theo các nguyên tắc an toàn: xuân áp dụng khi tắt năng lượng, điện giải phóng trong hoạt động bình thường.phanh tự động để giữ vị trí trục.
IP66 protection means the motor housing is fully sealed against dust and protected against powerful water jets from any direction - appropriate for machine tool environments with active coolant systems and high-pressure cleaning routines.
Khả năng tương thích ổ đĩa - MELSERVO-J3
HF-SP81MK-S12 được ghép nối với bộ khuếch đại servo dòng MR-J3 của Mitsubishi.Điện lượng định lượng 5A - thường là lớp khuếch đại MR-J3-70B hoặc MR-J3-100B.
Giao diện truyền thông bao gồm SSCNET III cho kết nối mạng sợi quang tốc độ cao trong các hệ thống đa trục, cộng với các chế độ điều khiển analog và xung cho các ứng dụng độc lập.
Câu hỏi thường gặp
Servo drive nào tương thích với HF-SP81MK-S12?
Động cơ này được thiết kế để sử dụng với bộ khuếch đại servo dòng Mitsubishi MR-J3 - cụ thể là MR-J3-70B hoặc MR-J3-100B cho lớp động cơ 850W.Động cơ J3 hỗ trợ bản địa loại động cơ HF-SP và giao diện mã hóa tuyệt đối 18 bit.
Động cơ đã ngừng sản xuất - nó có thể được thay thế bằng một mô hình Mitsubishi hiện tại?
Có, nhưng không phải là một plug-and-play trực tiếp trao đổi động cơ tương đương dòng điện có thể chia sẻ cùng một lớp mô-men xoắn nhưng khác nhau trong kích thước vòm, kích thước trục, pinuts kết nối,và tương thích ổ đĩaViệc mua một HF-SP81MK-S12 được tân trang thường liên quan đến ít rủi ro và thời gian ngừng hoạt động hơn là thay thế giữa các thế hệ.
Bảo vệ IP66 có nghĩa là gì đối với động cơ này trong môi trường gia công?
IP66 có nghĩa là động cơ hoàn toàn chống bụi và được bảo vệ chống lại các luồng nước áp suất cao từ bất kỳ hướng nào.và tiếp xúc với chất lỏng kéo dài trong các vùng cắt mà không xâm nhập vào lồng động cơ.
Tại sao động cơ này chỉ có tốc độ 1000 rpm?
Loại HF-SP là một động cơ có độ quán tính trung bình, mô-men xoắn lớn được tối ưu hóa cho hiệu suất lực bền vững ở tốc độ vừa phải.000 rpm tốc độ định số là thích hợp cho động cơ vít quả được kết nối trực tiếp, nơi đáp ứng các yêu cầu nhanh chóng qua và cắt feedrate trong phạm vi quay này.
Những bước kiểm tra nào quan trọng nhất cho một chiếc HF-SP81MK-S12 đã qua sử dụng?
Kiểm tra phanh đầu tiên - áp dụng và giải phóng điện áp cung cấp trong khi xác nhận khóa trục tích cực và giải phóng sạch.Kiểm tra kết nối bộ mã hóa 18 bit cho ăn mòn hoặc hư hỏng, và xác minh tình trạng vòng bi bằng cách xoay trục bằng tay.
