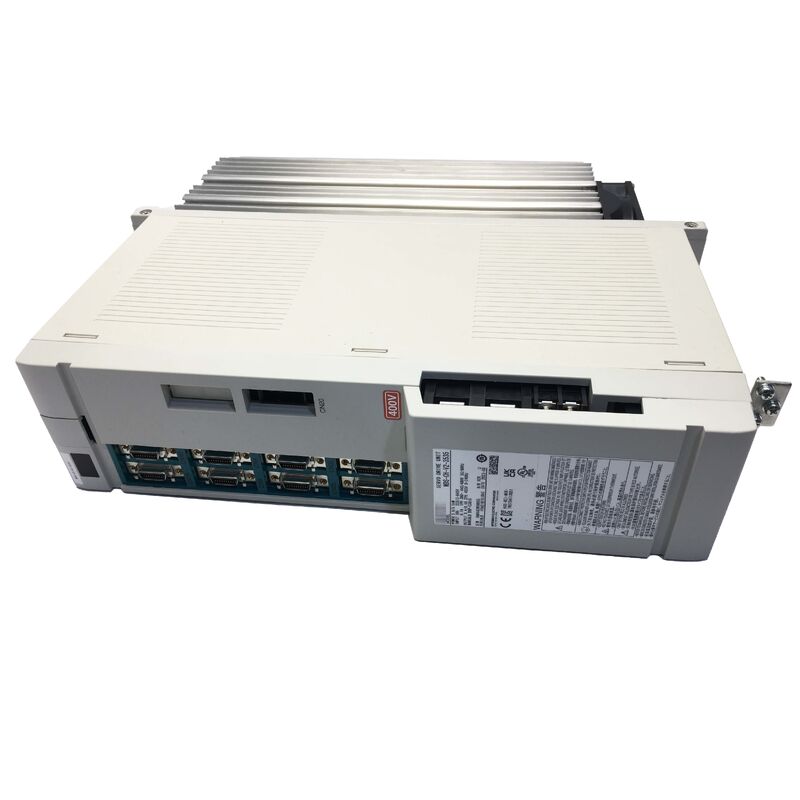

Mitsubishi MDS-CH-V2-3535 ∙ Mitsubishi MDS-CH ∙ 3.5kW + 3.5kW / 2-Axis / 400V / CNC Machine Tool

MDS-CH Mitsubishi's Combined Hybrid Drive Architecture

The MDS-CH series is Mitsubishi Electric's Combined Hybrid drive platform — a compact drive architecture where multiple servo axis channels are integrated into a single drive unit sharing a common power supply busDanh hiệu "CH" chỉ ra thiết kế lai kết hợp: PCB khuếch đại servo riêng biệt cho mỗi kênh trục trong một vỏ động cơ vật lý.

MDS-CH-V2-3535 cung cấp hai kênh trục servo độc lập, mỗi kênh với công suất 3,5kW trong một đơn vị duy nhất.

Các thông số kỹ thuật chính

MDS-CH trong hệ thống điều khiển CNC Mitsubishi

Dòng MDS-CH tích hợp trong kiến trúc hệ thống ổ đĩa của Mitsubishi:

Mô-đun cung cấp điện (MDS-CH-CV):Chuyển đổi nguồn điện AC sang bus DC chung cung cấp tất cả các ổ servo và trục MDS-CH trong hệ thống.

Máy điều khiển servo (MDS-CH-V):Các đơn vị biến tần điều khiển các động cơ servo từ bus DC chung.

Các động cơ xoắn (MDS-CH-SP):Đơn vị biến tần điều khiển động cơ trục. MDS-CH-SP-300 (được mô tả bên dưới) là động cơ trục trong cùng một gia đình hệ thống.

MDS-CH-V2-3535 kết nối với máy CNC Mitsubishi thông qua SSCNET (Servo System Controller NETwork) mạng lưới hàng loạt tốc độ cao của FANUC để giao tiếp servo giữa máy CNC và bộ khuếch đại ổ.

Các kịch bản ứng dụng

Trung tâm gia công CNC thay thế hai trục:Một trung tâm gia công CNC của Mitsubishi phát triển lỗi servo trên hai trục được phục vụ bởi MDS-CH-V2-3535.

Thiết bị điều khiển CNC:Một máy công cụ CNC Mitsubishi mới được lắp đặt. MDS-CH-V2-3535 được đưa vào hoạt động như ổ servo kép phục vụ hai kênh trục của máy.

Câu hỏi thường gặp

Q1: Làm thế nào để xác định trục nào được phục vụ bởi MDS-CH-V2-3535 trong hệ thống CNC của tôi?

Việc gán trục cho mỗi ổ MDS-CH được xác định bởi vị trí của ổ trên chuỗi truyền thông SSCNET và cài đặt địa chỉ trục được cấu hình trong các tham số CNC Mitsubishi.Kiểm tra bảng tham số phân bổ ổ đĩa của CNC hoặc tài liệu điện của máy công cụ để xác định trục vật lý nào tương ứng với hai kênh trên MDS-CH-V2-3535.

Q2: Có thể làm việc cùng một lúc cả hai kênh của MDS-CH-V2-3535 không?

Có. cả hai kênh trục servo hoạt động đồng thời và độc lập mỗi chạy tốc độ riêng của mình và các vòng kiểm soát hiện tại tại tốc độ cập nhật servo.Xe buýt DC chia sẻ cung cấp cho cả hai kênh cùng một lúc, cho phép chuyển động đa trục phối hợp theo lệnh của CNC interpolation.

Q3: Điều gì sẽ xảy ra nếu một kênh trục thất bại?

Điều này phụ thuộc vào loại lỗi. Nếu lỗi là kênh cụ thể (ví dụ, một dòng điện quá mức trên một trục), kênh khác có thể tiếp tục hoạt động trong khi kênh bị lỗi đang báo động.Nếu lỗi ảnh hưởng đến bus năng lượng chia sẻ hoặc giao tiếp SSCNET, cả hai kênh bị ảnh hưởng đồng thời. màn hình báo động của CNC xác định kênh bị lỗi và loại lỗi.

Q4: Thay thế MDS-CH-V2-3535 có yêu cầu sao lưu tham số servo không?

Các tham số servo cho cả hai kênh trục nằm trong bộ nhớ tham số của Mitsubishi CNC, không nằm trong đơn vị ổ đĩa.Sau khi lắp đặt phụ tùng thay thế, CNC tải xuống các thông số trục có liên quan đến đơn vị truyền động mới trong trình tự khởi động bật điện.
