Động cơ Servo công nghiệp
>
|
| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE ROHS |
| Số mô hình | 1FK7042-5AF71-1AG0 |

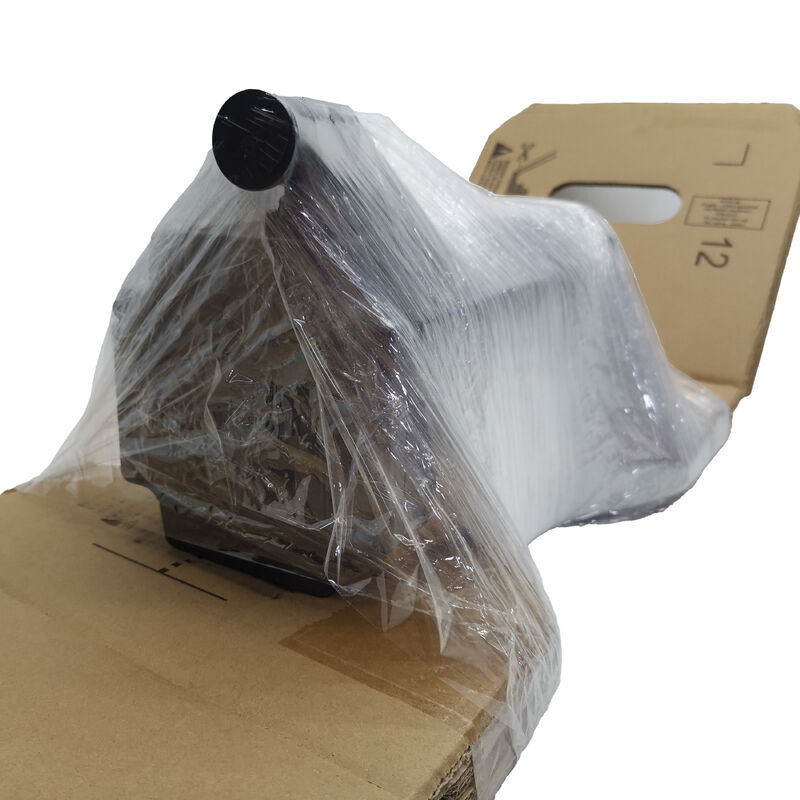

1FK7042-5AF71-1AG0 là động cơ servo đồng bộ 1FK7 Compact: mô-men xoắn liên tục 3 Nm ở 3000 vòng/phút trong khung có chiều cao trục 48mm. Siemens định vị dòng 1FK7 Compact cho các ứng dụng có không gian lắp đặt hạn chế nhưng vẫn yêu cầu hiệu suất servo đầy đủ — định vị chính xác, điều chỉnh tốc độ có thể lặp lại và phản ứng động nhanh. Các trục cấp liệu trên trung tâm gia công nhỏ gọn, cơ cấu chia độ, máy đóng gói và các mô-đun tự động hóa được đóng gói chặt chẽ đều phù hợp.
Rotor nam châm vĩnh cửu tạo ra mô-men xoắn nhất quán trên toàn bộ dải tốc độ. Làm mát tự nhiên (không quạt, không cấp làm mát ngoài) giúp việc lắp đặt đơn giản — không cần kết nối khí làm mát, không cần chất làm mát, chỉ cần diện tích bề mặt động cơ tản nhiệt bằng đối lưu. Ở mức 0.82 kW liên tục, điều này phù hợp với chu kỳ làm việc điển hình của các ứng dụng cấp liệu và định vị trục trong tự động hóa nhỏ gọn.
| Tham số | Giá trị |
|---|---|
| Mô-men xoắn định mức | 3.0 Nm |
| Công suất định mức | 0.82 kW |
| Tốc độ định mức | 3000 vòng/phút |
| Dòng điện định mức | 1.95 A |
| Bộ mã hóa | Tăng dần |
| Lắp đặt | IM B5 |
| Trục | Trơn, không có phanh |
| Làm mát | Tự nhiên |
| Trạng thái | Đã ngừng sản xuất |
Cấu trúc hậu tố của số đặt hàng xác định cấu hình của động cơ:
| Vị trí hậu tố | Mã | Ý nghĩa |
|---|---|---|
| Bộ mã hóa | 5AF71 | Bộ mã hóa tăng dần, làm mát tự nhiên |
| Lắp đặt | 1A | Mặt bích IM B5 (cũng là IM V1, IM V3) |
| Trục | G | Trơn (không có rãnh then) |
| Phanh | 0 | Không có phanh giữ |
Trục trơn (G0) có nghĩa là không có rãnh then và không có phanh giữ. Đối với các trục thẳng đứng hoặc cơ cấu chịu tải trọng trọng lực, cần sử dụng biến thể có phanh (hậu tố H0) — cùng một động cơ với phanh giữ điện từ tích hợp. Trục trơn hoàn toàn dựa vào khóa servo và khớp nối ma sát để giữ vị trí khi nghỉ.
Bộ mã hóa tăng dần yêu cầu một chu kỳ tham chiếu-trở về tại mỗi lần bật nguồn máy để thiết lập tham chiếu vị trí trục. Để có vị trí tuyệt đối khi bật nguồn mà không cần định vị gốc, cần có biến thể với bộ mã hóa tuyệt đối hoặc bộ mã hóa EnDat.
Các đầu nối nguồn và tín hiệu trên 1FK7042-5AF71-1AG0 xoay 270° quanh trục động cơ. Trong bảng cáp được định tuyến chặt chẽ, điều này có nghĩa là hướng thoát cáp có thể được điều chỉnh tại thời điểm lắp đặt — hướng đầu nối về phía sau, sang bên hoặc ở bất kỳ góc nào trong cung 270° — mà không cần tháo rời cáp hoặc sửa đổi động cơ. Đây là một lợi thế thực tế trong việc chế tạo máy nơi định tuyến cáp bị hạn chế.
Q1: Động cơ này có trục trơn và không có phanh. Nó có phù hợp cho các trục thẳng đứng không?
Không. Trục trơn không có phanh giữ có nghĩa là vị trí khi servo tắt hoàn toàn phụ thuộc vào khóa servo và khớp nối ma sát. Đối với các trục thẳng đứng hoặc trục chịu tải trọng trọng lực nơi tải di chuyển dưới trọng lực khi servo bị ngắt điện, cần sử dụng biến thể có phanh (hậu tố -1AH0) với phanh giữ điện từ tích hợp.
Q2: Bộ mã hóa tăng dần có yêu cầu chu kỳ định vị gốc tại mỗi lần bật nguồn không?
Có. Bộ mã hóa tăng dần không có bộ nhớ vị trí tuyệt đối — cần có chu kỳ tham chiếu-trở về tại mỗi lần bật nguồn để thiết lập tham chiếu vị trí trục. Để có vị trí tuyệt đối khi bật nguồn mà không cần định vị gốc, hãy chỉ định biến thể 1FK7 với bộ mã hóa tuyệt đối (EnDat) — có thể nhận dạng bằng hậu tố bộ mã hóa tương ứng trong số đặt hàng.
Q3: Những bộ truyền động Siemens nào tương thích với 1FK7042-5AF71-1AG0?
Dòng 1FK7 tương thích với các hệ thống truyền động servo SINAMICS S120 và S210, và với SIMODRIVE 611 thông qua mô-đun động cơ phù hợp. Xác nhận dòng điện định mức của mô-đun truyền động bao phủ dòng điện định mức 1.95A của động cơ. Khi sử dụng SINAMICS S120, bộ truyền động có thể kết nối qua DRIVE-CLiQ nếu động cơ được trang bị ổ cắm DRIVE-CLiQ — xác minh giao diện bộ mã hóa của động cơ với hệ thống truyền động.
Q4: Ý nghĩa của việc lắp đặt "IM B5 (IM V1, IM V3)" là gì?
IM B5 là kiểu lắp mặt bích — động cơ được lắp thông qua một mặt bích tròn với vòng bu lông ở đầu truyền động. Cùng một hình dạng mặt bích cũng cho phép lắp đặt theo hướng IM V1 (thẳng đứng, trục hướng xuống) và IM V3 (thẳng đứng, trục hướng lên) mà không cần biến thể động cơ khác.
Q5: 1FK7042-5AF71-1AG0 được tìm nguồn cung ứng từ đâu khi nó đã bị ngừng sản xuất?
Thông qua thị trường hậu mãi SIMOTICS S của Siemens — các đại lý động cơ servo công nghiệp, chương trình trao đổi và dịch vụ tân trang. Xác nhận số đặt hàng đầy đủ 1FK7042-5AF71-1AG0 (loại bộ mã hóa, loại trục, có phanh/không có phanh) từ bảng tên của động cơ đã lắp đặt. Tình trạng bộ mã hóa cần được xác minh trên bất kỳ đơn vị đã qua sử dụng nào.
