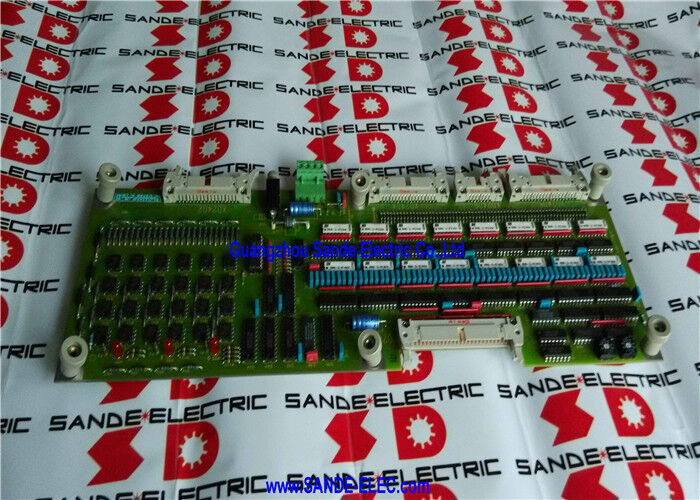

Hội đồng mạch Siemens Sinumerik System 3 800 Input Output Module 6FX1124-6AD02

6FX1124-6AD02 | Mô-đun con SINUMERIK I/O của Siemens — 64 Đầu vào kỹ thuật số / 32 Đầu ra kỹ thuật số / SINUMERIK 810 / 820 / Hệ thống 800

6FX1124-6AD02 — I/O kỹ thuật số cho CNC SINUMERIK thế hệ cũ

6FX1124-6AD02 là mô-đun con I/O kỹ thuật số dành cho dòng điều khiển SINUMERIK CNC - cụ thể là các nền tảng SINUMERIK 3, 810, 820 và System 800. Đây là các máy CNC SINUMERIK thế hệ cũ phục vụ máy công cụ, trung tâm gia công và trung tâm tiện từ những năm 1980 đến đầu những năm 2000. 6FX1124-6AD02 cung cấp giao diện I/O của máy kết nối logic điều khiển bên trong của CNC với các tín hiệu máy bên ngoài.

Thông số kỹ thuật chính

64 đầu vào và 32 đầu ra - I/O máy CNC

Trong các hệ thống điều khiển máy công cụ dựa trên SINUMERIK, các mô-đun I/O kỹ thuật số như 6FX1124-6AD02 tạo thành lớp kết nối vật lý giữa CNC và máy công cụ:

64 đầu vào kỹ thuật số:Đọc trạng thái bật/tắt của các tín hiệu máy riêng biệt - công tắc giới hạn trên mỗi trục (hành trình vượt quá dương và âm), công tắc vị trí tham chiếu, công tắc khóa liên động cửa, cảm biến mức chất làm mát, công tắc áp suất thủy lực và khí nén, cảm biến vị trí tạp chí dụng cụ và xác nhận hướng trục chính. Với 64 đầu vào, 6FX1124-6AD02 cung cấp số lượng I/O đáng kể để thu thập tín hiệu của trung tâm gia công hoàn chỉnh.

32 đầu ra kỹ thuật số:Điều khiển các bộ truyền động máy rời rạc từ logic PMC (Bộ điều khiển máy lập trình) của CNC - van điện từ cho mạch làm mát, thổi khí, bôi trơn và thủy lực; cuộn dây rơle để điều khiển công tắc tơ; đèn báo; và các lệnh gài phanh trục chính.

Kịch bản ứng dụng

Lỗi mô-đun con I/O trong trung tâm gia công SINUMERIK 810:Trung tâm gia công CNC SINUMERIK 810 phát sinh lỗi I/O - CNC mất nhiều tín hiệu máy cùng lúc hoặc đầu vào hoặc đầu ra cụ thể không phản hồi. 6FX1124-6AD02 được xác định là mô-đun con bị lỗi từ màn hình cảnh báo và chẩn đoán I/O của máy. Việc thay thế sẽ khôi phục lại hoạt động I/O của máy một cách chính xác.

Bảo trì theo kế hoạch:Một cơ sở sản xuất bảo trì thiết bị CNC SINUMERIK 3 hoặc 820 cũ hơn sẽ giữ 6FX1124-6AD02 làm phụ tùng cho hệ thống điều khiển cụ thể được trang bị.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác nhận 6FX1124-6AD02 là mô-đun I/O chính xác cho SINUMERIK CNC của tôi?

Đọc số bộ phận từ nhãn của mô-đun con được cài đặt bên trong giá đỡ. Nếu nó ghi 6FX1124-6AD02 thì đây là sự thay thế đã được xác nhận. Tham khảo chéo với các bản vẽ điện của máy và sổ tay bảo trì SINUMERIK để xác nhận vị trí giá đỡ của mô-đun và phân bổ I/O.

Câu hỏi 2: Chức năng của 3 đầu nối đầu vào trên 6FX1124-6AD02 là gì?

Ba đầu nối đầu vào phân phối 64 đầu vào kỹ thuật số qua ba điểm kết nối vật lý — cung cấp một nhóm hợp lý các tín hiệu đầu vào theo khu vực hoặc chức năng của máy và giữ cho kích thước đầu nối riêng lẻ có thể quản lý được. Mỗi nhóm đầu nối mang một phần trong tổng số 64 đầu vào, được nối dây từ tín hiệu của khu vực máy cụ thể.

Câu hỏi 3: 6FX1124-6AD02 có yêu cầu cấu hình hoặc tham số hóa sau khi thay thế không?

Việc gán I/O kỹ thuật số cho các hệ thống CNC SINUMERIK 3, 810 và 820 được xác định thông qua dữ liệu máy của CNC và chương trình bậc thang PMC - không được lưu trữ trong chính mô-đun con I/O. Việc thay thế 6FX1124-6AD02 không yêu cầu nhập lại cấu hình I/O. Sau khi lắp thiết bị thay thế, hãy xác minh rằng mỗi đầu vào và đầu ra đều phản hồi chính xác thông qua màn hình chẩn đoán I/O của CNC.

Câu hỏi 4: Biện pháp phòng ngừa ESD nào được áp dụng khi xử lý 6FX1124-6AD02?

Tủ điều khiển SINUMERIK 3/810/820 phải được tắt nguồn trước khi tiếp cận các mô-đun con gắn trên giá. Xử lý 6FX1124-6AD02 bằng dây đeo cổ tay chống tĩnh điện nối đất trên bề mặt an toàn ESD — bảng I/O SINUMERIK cũ hơn chứa các thiết bị logic CMOS nhạy cảm với hiện tượng phóng tĩnh điện. Bảo quản trong bao bì chống tĩnh điện sau khi tháo ra và lắp đặt.
