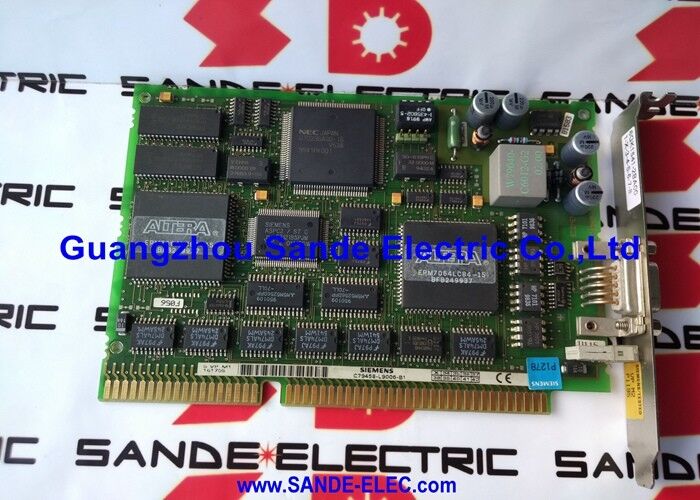

CP 5412 Bộ xử lý thông tin liên lạc Siemens A2 ISA Card 6GK1541-2BA00

6GK1541-2BA00 | Thẻ SIMATIC NET CP 5412/A2 PROFIBUS của Siemens - Kết nối PG/PC với PROFIBUS / 16-Bit / Phiên bản 2

CP 5412/A2 — Cổng PROFIBUS cho PG và PC

6GK1541-2BA00 là CP 5412/A2 — bo mạch xử lý truyền thông SIMATIC NET cài đặt trong khe bus ISA của PC và cung cấp giao diện chính hoặc phụ PROFIBUS. Thẻ này là giải pháp phần cứng tiêu chuẩn để kết nối Siemens PG (Thiết bị lập trình) và các PC đa năng chạy STEP 5, STEP 7 hoặc phần mềm chẩn đoán và kỹ thuật SIMATIC khác với mạng bus trường PROFIBUS DP/FMS.

CP 5412/A2 ("A2" = phiên bản phần cứng 2) cung cấp khả năng xử lý giao thức, thời gian và lớp vật lý PROFIBUS cần thiết mà cổng song song hoặc nối tiếp của PC tiêu chuẩn không thể cung cấp - PROFIBUS yêu cầu giao tiếp thời gian thực cụ thể mà thẻ xử lý chuyên dụng xử lý độc lập với CPU chính của PC.

Thông số kỹ thuật chính

PROFIBUS — Tiêu chuẩn Fieldbus công nghiệp

PROFIBUS (Process Field Bus) là một tiêu chuẩn fieldbus công nghiệp được triển khai rộng rãi trong các hệ thống PLC SIMATIC của Siemens, máy CNC SINUMERIK, hệ thống truyền động SIMODRIVE và thiết bị xử lý:

PROFIBUS DP (Thiết bị ngoại vi phi tập trung):Biến thể phổ biến nhất — được thiết kế để trao đổi dữ liệu nhanh giữa bộ điều khiển chính (PLC hoặc CNC) và các thiết bị phụ I/O phân tán (trạm I/O từ xa, ổ đĩa, cảm biến). DP hoạt động ở tốc độ lên tới 12 Mbit/s.

PROFIBUS FMS (Đặc tả thông báo trường):Một biến thể cũ hơn để trao đổi dữ liệu giữa các thiết bị trường thông minh - ít được sử dụng hơn DP.

6GK1541-2BA00 CP 5412/A2 cung cấp cho PC khả năng hoạt động như nút chính hoặc nút phụ PROFIBUS - cho phép phần mềm lập trình BƯỚC 5 hoặc BƯỚC 7 kết nối trực tuyến với PLC, đọc chẩn đoán, giám sát trạng thái I/O và tải xuống các chương trình trực tiếp qua mạng PROFIBUS.

Kịch bản ứng dụng

Kết nối mạng PG/PC với PROFIBUS:Phần mềm kỹ thuật STEP 7 của Siemens PG chạy cần kết nối với mạng PROFIBUS DP để lập trình hoặc chẩn đoán hệ thống PLC SIMATIC S7. 6GK1541-2BA00 CP 5412/A2 cung cấp giao diện PROFIBUS từ khe cắm ISA của PG.

Truy cập chẩn đoán cho các hệ thống PROFIBUS cũ:Kỹ sư bảo trì cần chẩn đoán mạng PROFIBUS DP cũ hơn bằng PG hoặc PC công nghiệp có khe cắm ISA. Thẻ 6GK1541-2BA00 cung cấp kết nối mạng vật lý và xử lý giao thức cho phần mềm chẩn đoán.

Câu hỏi thường gặp

Câu hỏi 1: Cần có phần mềm nào để sử dụng 6GK1541-2BA00 cho giao tiếp PROFIBUS?

CP 5412/A2 yêu cầu trình điều khiển Windows và phần mềm SIMATIC NET - thường được cung cấp như một phần của gói Phần mềm PC SIMATIC NET hoặc cài đặt phần mềm kỹ thuật STEP 7. Địa chỉ PROFIBUS và các tham số truyền thông của thẻ được cấu hình thông qua công cụ cấu hình giao diện SIMATIC NET. Phiên bản phần mềm cụ thể phải tương thích với hệ điều hành máy chủ và phiên bản phần cứng CP 5412/A2.

Câu 2: 6GK1541-2BA00 hỗ trợ hệ điều hành nào?

CP 5412/A2 được thiết kế cho các hệ điều hành Microsoft Windows hiện tại trong thời gian sản xuất - chủ yếu là Windows NT, Windows 98 và Windows 2000. Hỗ trợ cho các hệ điều hành sau này tùy thuộc vào phiên bản phần mềm SIMATIC NET có sẵn cho phần cứng CP 5412. Bản sửa đổi phần cứng A2 tương ứng với môi trường phần mềm có sẵn vào cuối những năm 1990 và đầu những năm 2000.

Câu hỏi 3: Sự khác biệt giữa thẻ CP 5412/A2 và thẻ PROFIBUS CP mới hơn (chẳng hạn như CP 5611) là gì?

CP 5412/A2 (6GK1541-2BA00) sử dụng bus ISA cũ hơn — nó phù hợp với các khe cắm mở rộng ISA có trong các thiết bị PG và PC công nghiệp cũ hơn từ những năm 1990. Các thẻ sau này như CP 5611 và CP 5613 sử dụng bus PCI, thay thế ISA trong kiến ​​trúc PC hiện đại. Thẻ PCI cung cấp băng thông bus cao hơn và tương thích với phần cứng PC thế hệ hiện tại. CP 5412/A2 dành riêng cho thiết bị được trang bị ISA - nó không thể được lắp vào khe cắm PCI.

Câu hỏi 4: Cần có cáp và đầu nối PROFIBUS nào với 6GK1541-2BA00?

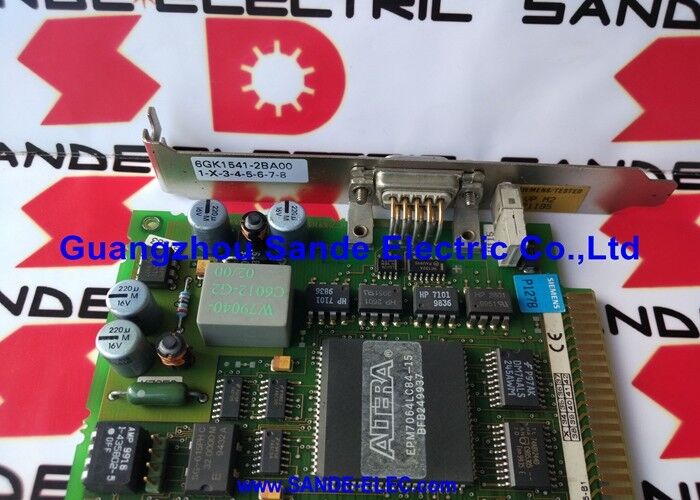

PROFIBUS DP/FMS sử dụng cáp xoắn đôi được bảo vệ chuyên dụng có trở kháng đặc tính 150 Ω — cáp bus PROFIBUS loại A hoặc loại B. Kết nối với CP 5412/A2 thông qua đầu nối cái Sub-D 9 chân tiêu chuẩn ở giá đỡ thẻ, với dây tín hiệu A và B của cáp PROFIBUS được kết nối với các vị trí chân xác định. Để lắp đặt ở các đầu vật lý của phân đoạn PROFIBUS, phải bật điện trở kết thúc 150 Ω ở nút đầu tiên và nút cuối cùng trên cáp.

Câu hỏi 5: 6GK1541-2BA00 là PROFIBUS DP master hay Slave?

CP 5412/A2 có thể hoạt động như một PROFIBUS DP Loại 1 chính (bộ điều khiển chính quản lý trao đổi I/O theo chu kỳ với các thiết bị phụ DP), một thiết bị chính DP Loại 2 (một thiết bị chính lập trình và chẩn đoán - vai trò được sử dụng bởi BƯỚC 7 hoặc BƯỚC 5 để truy cập trực tuyến) hoặc như một thiết bị phụ DP (trong đó PC phản hồi các yêu cầu I/O từ thiết bị chủ PLC). Vai trò vận hành được cấu hình thông qua phần mềm SIMATIC NET - card phần cứng hỗ trợ cả ba chế độ.
